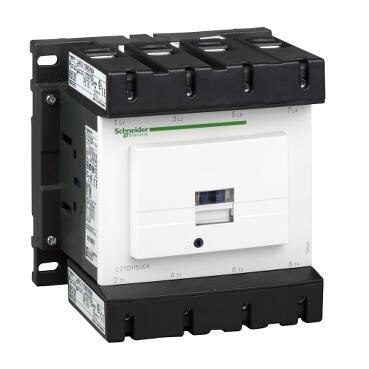

SCHNEIDER ELECTRIC LC1D115004BD TESYS D KONTAKTÖR 4P(4 NA) AC1 <= 440 V 200 A 24 V DC STANDART BOBİN 3389110857245
Ürün Kodu : SCH-TM-LC1D115004BD
%64
İskonto
11.716,00 TL + KDV
4.217,76 TL + KDV
Kdv Dahil Fiyat : 5.061,31
KDV Dahildir.
TÜKENDİ
Stoklara girince haber ver
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
Seri TeSys Ürün serisi TeSys Deca Ürün Ya da Bileşen Tipi Kontaktör Ürün Grubu LC1D kontaktör uygulaması Direnç yükü kullanım kategorisi AC-1
AC-3
AC-3e
AC-4Kutup Tanımı 4P [Ue] nominal çalışma voltajı Güç devresi: <= 1000 V AC 25...400 Hz
Güç devresi: <= 460 V DC[Ie] nominal çalışma akımı 200 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi [Uc] kontrol devresi gerilimi 24 V DC uyumluluk kodu LC1D kutup kontak düzenleme 4 NA koruyucu kapak Ile [Ith] klasik açık hava termik akımı 200 A (at 60 °C) for güç devresi Irms nominal kapama kapasitesi 1260 A at 440 V for güç devresi conforming to IEC 60947 nominal kesme kapasitesi 1100 A at 440 V for güç devresi conforming to IEC 60947 [Icw] nominal kısa süreli dayanma akımı 250 A 40 °C - 10 min for güç devresi
550 A 40 °C - 1 min for güç devresi
950 A 40 °C - 10 s for güç devresi
1100 A 40 °C - 1 sn for güç devresiilgili sigorta değeri 250 A gG at <= 690 V coordination tip 1 for güç devresi
200 A gG at <= 690 V coordination tip 2 for güç devresiortalama empedans 0,6 mOhm - Ith 200 A 50 Hz for güç devresi kutup başına güç dağılımı 24 W AC-1 [Ui] nominal yalıtım voltajı Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Güç devresi: 1000 V 'e uygunIEC 60947-4-1aşırı gerilim kategorisi III kirletme derecesi 3 [Uimp] nominal darbe dayanım voltajı 8 kV 'e uygunIEC 60947 güvenlik güvenilirlik düzeyi B10d = 684932 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 10000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1Mekanik dayanıklılık 8 Mcycles elektrik dayanıklılığı 0,8 Mcycles 200 A AC-1 Ue'de <= 440 V kontrol devresi tipi DC standart bobin teknolojisi Entegre bastırma cihazı ile kontrol devresi gerilim limitleri 0,75...1,2 Uc (-40…55 °C):çalışma DC
0,15...0,4 Uc (-40…70 °C):düşme DC
1...1.2 Uc (55…70 °C):çalışma DCW cinsinden kalkış gücü 270…365 W 20 °C) W cinsinden tutma güç tüketimi 2,4…5,1 W -de 20 °C çalışma süresi 20...35 msn kapama
40...75 msn açmazaman sabiti 25 ms Maksimum çalışma hızı 1200 cyc/h at 60 °C bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: konnektör 1 10…120 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: konnektör 2 10…50 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: konnektör 1 10…120 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: konnektör 2 10…50 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: konnektör 1 10…120 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: konnektör 2 10…50 mm² - cable stiffness: katı kablo uçsuzsıkma torku Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2Montaj Desteği Ray
Plakastandartlar CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 60947-4-1Ürün Sertifikaları RINA
GOST
GL
CCC
DNV
BV
CSA
UL
LROS (Lloyds register of shipping)
UKCAIP koruma derecesi IP20 ön yüz 'e uygunIEC 60529 koruyucu bakım TH 'e uygunIEC 60068-2-30 iklimsel dayanım 'e uygunIACS E10 nemli sıcağa maruz kalma
'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalmacihazın çevresindeki izin verilebilir ortam hava sıcaklığı -40…60 °C
60…70 °C değer kaybı ileçalışma yüksekliği 0...3000 m yangına dayanıklılık 850 °C 'e uygunIEC 60695-2-1 alev geciktirici V1 'e uygunUL 94 mekanik dayanıklılık Titreşimler kontaktör açık (2 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz)
Şoklar kontaktör kapalı (11 msn için 15 Gn)
Şoklar kontaktör açık (11 msn için 6 Gn)Yükseklik 158 mm Genişlik 150 mm Derinlik 132 mm Ürün Ağırlığı 2,86 kg
