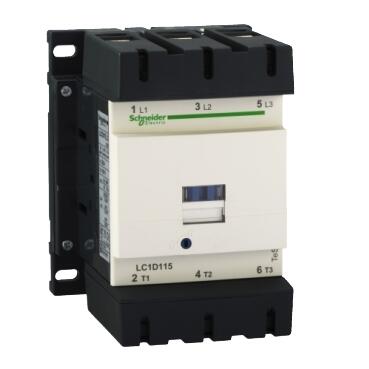

SCHNEIDER ELECTRIC LC1D115E7 TESYS D KONTAKTÖR 3P(3 NA) AC3 <= 440 V 115 A 48 V AC BOBİN 3389110376845
Ürün Kodu : LC1D115E7
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
Ana Aralık Tesys
Ürün Adı Tesys D
Ürün Veya Bileşen Türü Kontaktör
Cihaz Kısa Adı Lc1D
Kontaktör Uygulaması Motor Kontrolü
Dirençli Yük Kullanım Kategorisi Aç-1
Aç-4 Aç-3 Kutup Açıklaması 3P
Güç Direği Temas Bileşimi 3 Hayır
[Ue] Anma Çalışma Gerilimi Güç Devresi: <= 1000 V Ac 25...400 Hz
Güç Devresi: <= 300 V Dc [Yani] Anma Çalışma Akımı 200 A (<60 °C'De) <= 440 V Ac-1 Güç Devresi İçin
115 A (<60 °C'De) <= 440 V Ac Ac-3 Güç Devresi İçin Motor Gücü Kw 220...230 V Ac'De 30 Kw 50/60 Hz (Ac-3)
380...400 V Ac'De 55 Kw 50/60 Hz (Ac-3) 415...440 V Ac'De 59 Kw 50/ 60 Hz (Ac-3) 75 Kw 500 V Ac 50/60 Hz (Ac-3) 80 Kw 660...690 V Ac 50/60 Hz (Ac-3) 65 Kw 1000 V Ac 50/60 Hz (Ac-3) 18,5 Kw, 400 V Ac 50/60 Hz'De (Ac-4) Motor Gücü Hp (Ul / Csa) 30 Hp 200/208 V Ac 50/60 Hz 3 Fazlı Motorlar İçin
40 Hp 230/240 V Ac 50/60 Hz 3 Fazlı Motorlar İçin 75 Hp 460/480 V Ac 50/60 Hz 3 Fazlı Motorlar İçin 100 Hp 3 Fazlı Motorlar İçin 575/600 V Ac 50/60 Hz'De Kontrol Devresi Tipi 50/60 Hz'De Ac
[Uc] Kontrol Devresi Voltajı 48 V Ac 50/60 Hz
Yardımcı Kontak Bileşimi 1 Na + 1 Nk
[Uimp] Anma Darbe Dayanım Gerilimi Iec 60947'Ye Uygun 8 Kv
Aşırı Gerilim Kategorisi Iıı
[Ith] Geleneksel Serbest Hava Termal Akımı Güç Devresi İçin 200 A (60 °C'De)
Irms Anma Kapasitesi 440 V'Ta 1260 A Iec 60947'Ye Uygun Güç Devresi İçin
140 A Ac Iec 60947-5-1'E Uygun Sinyal Devresi İçin Iec 60947-5-1'E Uygun Sinyal Devresi İçin 250 A Dc Anma Kesme Kapasitesi Iec 60947'Ye Uygun Güç Devresi İçin 440 V'Ta 1100 A
[Icw] Anma Kısa Süreli Dayanım Akımı 250 A 40 °C - 10 Dk Güç Devresi İçin
550 A 40 °C - 1 Dk Güç Devresi İçin 950 A 40 °C - 10 Sn Güç Devresi İçin 1100 A 40 °C - 1 Sn Güç Devresi İçin 100 A - 1 Sn İçin Sinyal Devresi 120 A - 500 Ms Sinyal Devresi İçin 140 A - 100 Ms Sinyal Devresi İçin İlişkili Sigorta Derecesi 250 A Gg <= 690 V Koordinasyon Tipi 1 Güç Devresi İçin
200 A Gg <= 690 V Koordinasyon Tip 2 Güç Devresi İçin 10 A Gg Sinyal Devresi İçin Ortalama Empedans 0,6 Mohm - Güç Devresi İçin Ith 200 A 50 Hz
[Ui] Anma Yalıtım Gerilimi Güç Devresi: 600 V Csa Sertifikalı
Güç Devresi: 600 V Ul Sertifikalı Güç Devresi: Iec 60947-4-1'E Uygun 1000 V Sinyal Devresi: Iec 60947-1'E Uygun 690 V Sinyal Devresi: 600 V Csa Sertifikalı Sinyal Devresi: 600 V Ul Sertifikalı Elektriksel Dayanıklılık 0,8 Mdöngü 200 A Ac-1 Ue'De <= 440 V
0,95 Mdöngü 115 A Ac-3 Ue'De <= 440 V Kutup Başına Güç Kaybı 24 W Ac-1
7,9 W Ac-3 Ön Kapak İle
Montaj Desteği Plaka
Ray Standartlar Csa C22.2 No 14
En 60947-4-1 En 60947-5-1 Iec 60947-4-1 Iec 60947-5-1 Ul 508 Ürün Sertifikaları Dnv
Ccc Rına Gost Bv Gl Lros (Lloyds Nakliye Kaydı) Csa Ul Bağlantılar - Terminaller Kontrol Devresi: Vidalı Kelepçe Terminalleri 2 Kablo(Lar) 1…2,5 Mm²Kablo Uçlu Esnek
Kontrol Devresi: Vidalı Kelepçeli Terminaller 1 Kablo(Lar) 1…2,5 Mm²Esnek Kablo Uçlu Kontrol Devresi: Vidalı Kelepçe Terminalleri 1 Kablo(Lar) 1…2,5 Mm²Kablo Ucu Olmadan Esnek Kontrol Devresi: Vidalı Kelepçe Terminalleri 2 Kablo(Lar) 1…2,5 Mm²Kablo Ucu Olmadan Esnek Kontrol Devresi: Vidalı Kelepçe Terminalleri 1 Kablo(Lar) 1…2,5 Mm²Katı Kablo Ucu Olmadan Kontrol Devresi: Vidalı Kelepçe Terminalleri 2 Kablo(Lar) ) 1…2,5 Mm²Katı Kablo Ucu Olmadan Güç Devresi: Konektör 1 Kablo(Lar) 10…120 Mm²Esnek Kablo Ucu Olmadan Güç Devresi: Konektör 2 Kablo(Lar) 10…50 Mm²Esnek Kablo Ucu Olmadan Güç Devresi: Konektör 1 Kablo(Lar) 10 …120 Mm²Kablo Uçlu Esnek Güç Devresi: Konektör 2 Kablo(Lar) 10…50 Mm²Kablo Uçlu Esnek Güç Devresi: Konektör 1 Kablo(Lar) 10…120 Mm²Katı Kablo Ucu Olmadan Güç Devresi: Konektör 2 Kablo(Lar) 10…50 Mm²Kablo Ucu Olmadan Katı Sıkma Torku Kontrol Devresi: 1,2 Nm - Vidalı Kelepçe Terminallerinde - Düz Tornavidalı Ø 6 Mm
Kontrol Devresi: 1,2 Nm - Vidalı Kelepçe Terminallerinde - Tornavidalı Philips No 2 Güç Devresi: 12 Nm - Konnektörde Altıgen Vida Başlı 4 Mm Operasyon Zamanı 6...20 Ms Açma
20...50 Ms Kapatma Güvenlik Güvenilirlik Seviyesi B10D = 1369863, En/Iso 13849-1'E Uygun Nominal Yüklü Kontaktör B10D = 20000000, En/Iso 13849-1'E
Uygun Mekanik Yüklü Kontaktör Mekanik Dayanıklılık 8 Bisiklet
Maksimum İşletim Oranı 2400 Devir/Saat 60 °C
Tamamlayıcı Bobin Teknolojisi Dahili Çift Yönlü Tepe Sınırlayıcı Diyot Baskılayıcı
Kontrol Devresi Voltaj Limitleri 0,3...0,5 Uc (-40…70 °C):Bırakma Ac 50/60 Hz
0,8...1,15 Uc (-40…55 °C):Çalışma Ac 50/60 Hz 1...1,15 Uc (55…70 °C):Çalışma Ac 50/60 Hz Va'Da Ani Güç 280…350 Va 60 Hz Cos Phi 0,8 (20 °C'De)
280…350 Va 50 Hz Cos Phi 0,8 (20 °C'De) Va'Da Tutma Gücü Tüketimi 2…18 Va 60 Hz Cos Phi 0,3 (20 °C'De)
2…18 Va 50 Hz Cos Phi 0,3 (20 °C'De) Isı Dağılımı 50/60 Hz'De 3…8 W
Yardımcı Kontak Tipi Tip Mekanik Bağlantılı 1 Na + 1 Nk, Iec 60947-5-1'E Uygun
Tip Ayna Kontağı 1 Nk, Iec 60947-4-1'E Uygun Sinyal Devresi Frekansı 25...400Hz
Minimum Anahtarlama Akımı 5 Ma Sinyal Devresi
Minimum Anahtarlama Gerilimi 17 V Sinyal Devresi İçin
Örtüşmeyen Zaman Nc Ve No Kontağı
Arasında Enerji Kesilmesinde 1,5 Ms Nc Ve No Kontağı Arasında Enerji Kesilmesinde 1,5 Ms Yalıtım Direnci > Sinyal Devresi İçin 10 Mohm
Çevre Ip Koruma Derecesi Iec 60529'A Uygun Ip20 Ön Yüz
Koruyucu Tedavi Iec 60068-2-30'A Uygun Th
Kirlilik Derecesi 3
Çalışma İçin Ortam Hava Sıcaklığı -40…60 °C
60…70 °C Değer Kaybı İle Depolama İçin Ortam Hava Sıcaklığı -60…80 °C
Çalışma Yüksekliği 0...3000 M
Yangına Dayanıklılık 850 °C, Iec 60695-2-1'E Uygundur
Alev Geciktirici Ul 94'E Uygun V1
Mekanik Sağlamlık Titreşim Kontaktörü Açık: 2 Gn, 5...300 Hz
Titreşim Kontaktörü Kapalı: 4 Gn, 5...300 Hz Şok Kontaktörü Kapalı: 11 Ms İçin 15 Gn Şok Kontaktörü Açık: 11 Ms İçin 6 Gn Yükseklik 158 Mm
Genişlik 120 Mm
Derinlik 136 Mm
Net Ağırlığı 2,5 Kg
Paketleme Üniteleri Paket Birim Tipi 1 Pce
Paket 1'Deki Birim Sayısı 1
Paket 1 Ağırlık 2.475 Kg
Paket 1 Yükseklik 17 Cm
Paket 1 Genişlik 19 Cm
Paket 1 Uzunluk 21 Cm
Paket Birim Tipi 2 Araba
Paket 2'Deki Birim Sayısı 1
Paket 2 Ağırlık 2.475 Kg
Paket 2 Yükseklik 20 Santimetre
Paket 2 Genişliği 19 Cm
Paket 2 Uzunluk 22 Cm
Paket Birim Tipi 3 S04
Paket 3'Teki Birim Sayısı 4
Paket 3 Ağırlık 10 Kg
Paket 3 Yükseklik 30 Cm
Paket 3 Genişliği 40 Cm
Paket 3 Uzunluk 60 Cm
