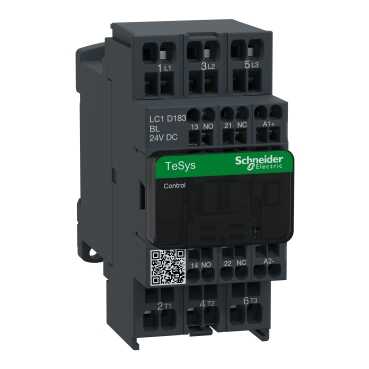

SCHNEIDER ELECTRIC LC1D183BL 7,5KW 18A 3NA KONTAKTÖR 24V DC KUMANDA 3389110808919

Ürün Kodu : SCH-TM-LC1D183BL
%63 İskonto
4.641,60 TL
1.717,39 TL
2.924,21 TL
KDV Dahildir.
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)
  • Ürün serisiTeSys Deca
    Ürün Ya da Bileşen TipiKontaktör
    Ürün GrubuLC1D
    kontaktör uygulamasıDirenç yükü
    Motor kontrol
    kullanım kategorisiAC-3
    AC-4
    AC-1
    AC-3e
    Kutup Tanımı3P
    [Ue] nominal çalışma voltajıGüç devresi: <= 690 V AC 25...400 Hz
    Güç devresi: <= 300 V DC
    [Ie] nominal çalışma akımı18 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi
    32 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi
    18 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi
    [Uc] kontrol devresi gerilimi24 V DC
    motor gücü kW4 kW at 220...230 V AC 50/60 Hz (AC-3)
    7,5 kW at 380...400 V AC 50/60 Hz (AC-3)
    9 kW at 415...440 V AC 50/60 Hz (AC-3)
    10 kW at 500 V AC 50/60 Hz (AC-3)
    10 kW at 660...690 V AC 50/60 Hz (AC-3)
    4 kW at 400 V AC 50/60 Hz (AC-4)
    4 kW at 220...230 V AC 50/60 Hz (AC-3e)
    7,5 kW at 380...400 V AC 50/60 Hz (AC-3e)
    9 kW at 415...440 V AC 50/60 Hz (AC-3e)
    10 kW at 500 V AC 50/60 Hz (AC-3e)
    10 kW at 660...690 V AC 50/60 Hz (AC-3e)
    motor gücü hp1 hp at 115 V AC 50/60 Hz for 1 faz motors
    3 hp at 230/240 V AC 50/60 Hz for 1 faz motors
    5 hp at 200/208 V AC 50/60 Hz for 3 faz motors
    5 hp at 230/240 V AC 50/60 Hz for 3 faz motors
    10 hp at 460/480 V AC 50/60 Hz for 3 faz motors
    15 hp at 575/600 V AC 50/60 Hz for 3 faz motors
    uyumluluk koduLC1D
    kutup kontak düzenleme3 NA
    koruyucu kapakIle
    [Ith] klasik açık hava termik akımı25 A (at 60 °C) for güç devresi
    10 A (at 60 °C) for sinyalleme devresi
    Irms nominal kapama kapasitesi140 A AC for sinyalleme devresi conforming to IEC 60947-5-1
    250 A DC for sinyalleme devresi conforming to IEC 60947-5-1
    300 A at 440 V for güç devresi conforming to IEC 60947
    nominal kesme kapasitesi300 A at 440 V for güç devresi conforming to IEC 60947
    [Icw] nominal kısa süreli dayanma akımı145 A 40 °C - 10 s for güç devresi
    240 A 40 °C - 1 sn for güç devresi
    40 A 40 °C - 10 min for güç devresi
    84 A 40 °C - 1 min for güç devresi
    100 A - 1 sn for sinyalleme devresi
    120 A - 500 ms for sinyalleme devresi
    140 A - 100 ms for sinyalleme devresi
    ilgili sigorta değeri10 A gG for sinyalleme devresi conforming to IEC 60947-5-1
    50 A gG at <= 690 V coordination tip 1 for güç devresi
    35 A gG at <= 690 V coordination tip 2 for güç devresi
    ortalama empedans2,5 mOhm - Ith 25 A 50 Hz for güç devresi
    kutup başına güç dağılımı2,5 W AC-1
    0,8 W AC-3
    0,8 W AC-3e
    [Ui] nominal yalıtım voltajıGüç devresi: 690 V 'e uygunIEC 60947-4-1
    Güç devresi: 600 V CSA sertifikali
    Güç devresi: 600 V UL sertifikali
    Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
    Sinyalleme devresi: 600 V CSA sertifikali
    Sinyalleme devresi: 600 V UL sertifikali
    aşırı gerilim kategorisiIII
    kirletme derecesi3
    [Uimp] nominal darbe dayanım voltajı6 kV 'e uygunIEC 60947
    güvenlik güvenilirlik düzeyiB10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
    B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
    Mekanik dayanıklılık30 Mcycles
    elektrik dayanıklılığı1,65 Mcycles 18 A AC-3 Ue'de <= 440 V
    1 Mcycles 32 A AC-1 Ue'de <= 440 V
    1,65 Mcycles 25 A AC-3e Ue'de <= 440 V
    kontrol devresi tipiDC düşük tüketim
    bobin teknolojisiYerleşik çift yönlü tepe sınırlayıcı diyot süpresör
    kontrol devresi gerilim limitleri0,1...0,3 Uc (-40…70 °C):düşme DC
    0,8...1,25 Uc (-40…60 °C):çalışma DC
    1...1.25 Uc (60…70 °C):çalışma DC
    W cinsinden kalkış gücü2,4 W 20 °C)
    W cinsinden tutma güç tüketimi2,4 W -de 20 °C
    çalışma süresi77 ±15 % ms kapama
    25 ±20 % ms açma
    zaman sabiti40 ms
    Maksimum çalışma hızı3600 cyc/h at 60 °C
    bağlantılar - terminallerKontrol devresi: yaylı terminaller 1 2,5 mm² - cable stiffness: esnek kablo uçsuz
    Kontrol devresi: yaylı terminaller 2 2,5 mm² - cable stiffness: esnek kablo uçsuz
    Güç devresi: yaylı terminaller 1 4 mm² - cable stiffness: esnek kablo uçsuz
    Güç devresi: yaylı terminaller 2 4 mm² - cable stiffness: esnek kablo uçsuz
    yardımcı kontak düzenleme1 NA + 1 NK
    yardımcı kontak tipitip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
    tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
    sinyalleme devre frekansı25...400 Hz
    minimum anahtarlama gerilimi17 V for sinyalleme devresi
    minimum anahtarlama akımı5 mA for sinyalleme devresi
    yalıtım direnci> 10 MOhm for sinyalleme devresi
    çakışmama süresi1,5 ms enerji kesmede NK ve NA kontağı arasında
    1,5 ms enerjilemede NK ve NA kontağı arasında
    Montaj DesteğiRay
    Plaka
    Ürün SertifikalarıUL
    CCC
    CSA
    Denizcilik
    UKCA
    EAC
    CB Şeması
    IP koruma derecesiIP20 ön yüz 'e uygunIEC 60529
    koruyucu bakımTH 'e uygunIEC 60068-2-30
    iklimsel dayanım'e uygunIACS E10 nemli sıcağa maruz kalma
    'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma
    cihazın çevresindeki izin verilebilir ortam hava sıcaklığı-40…60 °C
    60…70 °C değer kaybı ile
    çalışma yüksekliği0...3000 m
    yangına dayanıklılık850 °C 'e uygunIEC 60695-2-1
    alev geciktiriciV1 'e uygunUL 94
    mekanik dayanıklılıkTitreşimler kontaktör açık (2 Gn, 5...300 Hz)
    Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz)
    Şoklar kontaktör açık (11 msn için 10 Gn)
    Şoklar kontaktör kapalı (11 msn için 15 Gn)
    Yükseklik99 mm
    Genişlik45 mm
    Derinlik101 mm
    Ürün Ağırlığı0,49 kg
