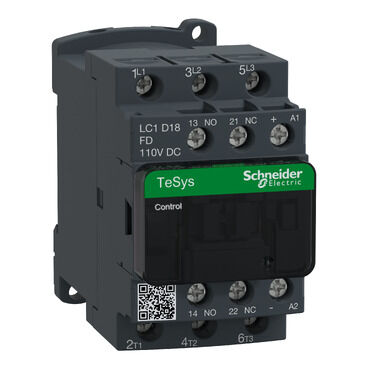

SCHNEIDER ELECTRIC LC1D18FD 7.5KW 18A 1NA+1NK KONTAKTÖR 110V DC KUMANDA 3389110354829

Name: SCHNEIDER ELECTRIC LC1D18FD 7.5KW 18A 1NA+1NK KONTAKTÖR 110V DC KUMANDA 3389110354829
Brand: Schneider Electric
SKU: SCH-TM-LC1D18FD
Price: 2070.09 TRY
Availability: OutOfStock

Ürün Kodu : SCH-TM-LC1D18FD

%59 İskonto

5.049,00 TL

2.070,09 TL

2.978,91 TL

KDV Dahildir.

TÜKENDİ Stoklara girince haber ver

Fiyatı düşünce haber ver Yorum Ekle

Ürün Özellikleri
Ödeme Seçenekleri
İade ve Teslimat
Yorumlar (0)

Ürün Serisi	TeSys Deva
Ürün Ya da Bileşen Tipi	Kontaktör
Ürün Grubu	LC1D
kontaktör uygulaması	Motor kontrol Direnç yükü
kullanım kategorisi	AC-4 AC-1 AC-3 AC-3e
Kutup Tanımı	3P
[Ue] nominal çalışma voltajı	Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC
[Ie] nominal çalışma akımı	18 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi 32 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi 18 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi
[Uc] kontrol devresi gerilimi	110 V DC
motor gücü kW	4 kW at 220...230 V AC 50/60 Hz (AC-3) 7,5 kW at 380...400 V AC 50/60 Hz (AC-3) 9 kW at 415...440 V AC 50/60 Hz (AC-3) 10 kW at 500 V AC 50/60 Hz (AC-3) 10 kW at 660...690 V AC 50/60 Hz (AC-3) 4 kW at 400 V AC 50/60 Hz (AC-4) 4 kW at 220...230 V AC 50/60 Hz (AC-3e) 7,5 kW at 380...400 V AC 50/60 Hz (AC-3e) 9 kW at 415...440 V AC 50/60 Hz (AC-3e) 10 kW at 500 V AC 50/60 Hz (AC-3e) 10 kW at 660...690 V AC 50/60 Hz (AC-3e)
motor gücü hp	1 hp at 115 V AC 50/60 Hz for 1 faz motors 3 hp at 230/240 V AC 50/60 Hz for 1 faz motors 5 hp at 200/208 V AC 50/60 Hz for 3 faz motors 5 hp at 230/240 V AC 50/60 Hz for 3 faz motors 10 hp at 460/480 V AC 50/60 Hz for 3 faz motors 15 hp at 575/600 V AC 50/60 Hz for 3 faz motors
uyumluluk kodu	LC1D
kutup kontak düzenleme	3 NA
koruyucu kapak	Ile
[Ith] klasik açık hava termik akımı	10 A (at 60 °C) for sinyalleme devresi 32 A (at 60 °C) for güç devresi
Irms nominal kapama kapasitesi	140 A AC for sinyalleme devresi conforming to IEC 60947-5-1 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1 300 A at 440 V for güç devresi conforming to IEC 60947
nominal kesme kapasitesi	300 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı	145 A 40 °C - 10 s for güç devresi 240 A 40 °C - 1 sn for güç devresi 40 A 40 °C - 10 min for güç devresi 84 A 40 °C - 1 min for güç devresi 100 A - 1 sn for sinyalleme devresi 120 A - 500 ms for sinyalleme devresi 140 A - 100 ms for sinyalleme devresi
ilgili sigorta değeri	10 A gG for sinyalleme devresi conforming to IEC 60947-5-1 50 A gG at <= 690 V coordination tip 1 for güç devresi 35 A gG at <= 690 V coordination tip 2 for güç devresi
ortalama empedans	2,5 mOhm - Ith 32 A 50 Hz for güç devresi
kutup başına güç dağılımı	2,5 W AC-1 0,8 W AC-3 0,8 W AC-3e
[Ui] nominal yalıtım voltajı	Güç devresi: 690 V 'e uygunIEC 60947-4-1 Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali
aşırı gerilim kategorisi	III
kirletme derecesi	3
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunIEC 60947
güvenlik güvenilirlik düzeyi	B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Mekanik dayanıklılık	30 Mcycles
elektrik dayanıklılığı	1,65 Mcycles 18 A AC-3 Ue'de <= 440 V 1 Mcycles 32 A AC-1 Ue'de <= 440 V 1,65 Mcycles 18 A AC-3e Ue'de <= 440 V
kontrol devresi tipi	DC standart
bobin teknolojisi	Entegre bastırma cihazı ile
kontrol devresi gerilim limitleri	0,1...0,25 Uc (-40…70 °C):düşme DC 0,7...1,25 Uc (-40…60 °C):çalışma DC 1...1.25 Uc (60…70 °C):çalışma DC
W cinsinden kalkış gücü	5,4 W 20 °C)
W cinsinden tutma güç tüketimi	5,4 W -de 20 °C
çalışma süresi	63 ±15 % ms kapama 20 ±20 % ms açma
zaman sabiti	28 ms
Maksimum çalışma hızı	3600 cyc/h at 60 °C
bağlantılar - terminaller	Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: katı kablo uçsuz
sıkma torku	Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
yardımcı kontak düzenleme	1 NA + 1 NK
yardımcı kontak tipi	tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
sinyalleme devre frekansı	25...400 Hz
minimum anahtarlama gerilimi	17 V for sinyalleme devresi
minimum anahtarlama akımı	5 mA for sinyalleme devresi
yalıtım direnci	> 10 MOhm for sinyalleme devresi
çakışmama süresi	1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında
Montaj Desteği	Ray Plaka
Ürün Sertifikaları	UL CCC CSA Denizcilik UKCA EAC CB Şeması
IP koruma derecesi	IP20 ön yüz 'e uygunIEC 60529
koruyucu bakım	TH 'e uygunIEC 60068-2-30
iklimsel dayanım	'e uygunIACS E10 nemli sıcağa maruz kalma 'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı	-40…60 °C 60…70 °C değer kaybı ile
çalışma yüksekliği	0...3000 m
yangına dayanıklılık	850 °C 'e uygunIEC 60695-2-1
alev geciktirici	V1 'e uygunUL 94
mekanik dayanıklılık	Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz) Şoklar kontaktör açık (11 msn için 10 Gn) Şoklar kontaktör kapalı (11 msn için 15 Gn)
Yükseklik	77 mm
Genişlik	45 mm
Derinlik	95 mm
Ürün Ağırlığı	0,49 kg
