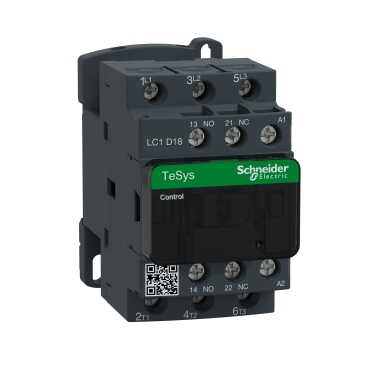

SCHNEIDER ELECTRIC LC1D18P7 TESYS D KONTAKTÖR AC BOBİN 3389110349535

Name: SCHNEIDER ELECTRIC LC1D18P7 TESYS D KONTAKTÖR AC BOBİN 3389110349535
Brand: Schneider Electric
SKU: SCH-TM-LC1D18P7
Price: 1413.72 TRY
Availability: OutOfStock

Ürün Kodu : SCH-TM-LC1D18P7

%58 İskonto

3.366,00 TL

1.413,72 TL

1.952,28 TL

KDV Dahildir.

TÜKENDİ Stoklara girince haber ver

Fiyatı düşünce haber ver Yorum Ekle

Ürün Özellikleri
Ödeme Seçenekleri
İade ve Teslimat
Yorumlar (0)

Tam Ürün KoduLC1D18P7MarkaSchneider ElectricÜrün ya da bileşen tipiKontaktörkontaktör uygulamasıMotor kontrolkullanım kategorisiAC-3Kutup tanımı3P[Ue] nominal çalışma voltajıGüç devresi: <= 690 V AC 25...400 Hz[Ie] nominal çalışma akımı18 A 60 °C) -de <= 440 V AC AC-3 için güç devresimotor gücü kW4 kW -de 220...230 V AC 50/60 Hz (AC-3)motor gücü hp1 hp -de 115 V AC 50/60 Hz için 1 faz motorlarkutup kontak düzenleme3 NAkontak uyumluluğuM2koruyucu kapakIleyardımcı kontak tipiTip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1yardımcı kontak düzenleme1 NA + 1 NK[Ui] nominal yalıtım voltajıGüç devresi: 690 V 'e uygunIEC 60947-4-1[Uimp] nominal darbe dayanım voltajı6 kV 'e uygunIEC 60947aşırı gerilim kategorisiIII[Ith] klasik açık hava termik akımı10 A -de <60 °C için sinyalleme devresiIrms nominal kapama kapasitesi140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1nominal kesme kapasitesi300 A -de 440 V için güç devresi 'e uygunIEC 60947ilgili sigorta değeri10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1kontrol devresi tipiAC -de 50/60 Hzbobin teknolojisiYerleşik süpresör modülü olmadankontrol devresi gerilim limitleri0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hzortalama empedans2,5 mOhm - Ith 32 A 50 Hz için güç devresikutup başına güç dağılımı2,5 W AC-1minimum anahtarlama akımı5 mA için sinyalleme devresiminimum anahtarlama gerilimi17 V için sinyalleme devresiçakışmama süresi1,5 ms enerji kesmede NK ve NA kontağı arasındamaximum operating rate3600 cyc/h -de <60 °CVA cinsinden kalkış gücü70 VA 60 Hz 0,75 20 °C)VA cinsinden tutma güç tüketimi7,5 VA 60 Hz 0,3 20 °C)yalıtım direnci> 10 MOhm için sinyalleme devresisıkma torkuGüç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mmmontaj desteğiRayelektrik dayanıklılığı1,65 Mcycles 18 A AC-3 Ue'de <= 440 VMekanik dayanıklılık15 Mcyclesgüvenlik güvenilirlik düzeyiB10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1çalışma yüksekliği0...3000 muyumluluk kodu

Ürün serisi	TeSys Deca
Ürün Ya da Bileşen Tipi	Kontaktör
Ürün Grubu	LC1D
kontaktör uygulaması	Motor kontrol Direnç yükü
kullanım kategorisi	AC-3 AC-1 AC-4 AC-3e
Kutup Tanımı	3P
[Ue] nominal çalışma voltajı	Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC
[Ie] nominal çalışma akımı	18 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi 32 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi 18 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi
[Uc] kontrol devresi gerilimi	230 V AC 50/60 Hz
motor gücü hp	1 hp at 115 V AC 50/60 Hz for 1 faz motors 3 hp at 230/240 V AC 50/60 Hz for 1 faz motors 5 hp at 200/208 V AC 50/60 Hz for 3 faz motors 5 hp at 230/240 V AC 50/60 Hz for 3 faz motors 10 hp at 460/480 V AC 50/60 Hz for 3 faz motors 15 hp at 575/600 V AC 50/60 Hz for 3 faz motors
uyumluluk kodu	LC1D
kutup kontak düzenleme	3 NA
koruyucu kapak	Ile
[Ith] klasik açık hava termik akımı	10 A (at 60 °C) for sinyalleme devresi 32 A (at 60 °C) for güç devresi
Irms nominal kapama kapasitesi	140 A AC for sinyalleme devresi conforming to IEC 60947-5-1 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1 300 A at 440 V for güç devresi conforming to IEC 60947
nominal kesme kapasitesi	300 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı	145 A 40 °C - 10 s for güç devresi 240 A 40 °C - 1 sn for güç devresi 40 A 40 °C - 10 min for güç devresi 84 A 40 °C - 1 min for güç devresi 100 A - 1 sn for sinyalleme devresi 120 A - 500 ms for sinyalleme devresi 140 A - 100 ms for sinyalleme devresi
ilgili sigorta değeri	10 A gG for sinyalleme devresi conforming to IEC 60947-5-1 50 A gG at <= 690 V coordination tip 1 for güç devresi 35 A gG at <= 690 V coordination tip 2 for güç devresi
ortalama empedans	2,5 mOhm - Ith 32 A 50 Hz for güç devresi
kutup başına güç dağılımı	2,5 W AC-1 0,8 W AC-3 0,8 W AC-3e
[Ui] nominal yalıtım voltajı	Güç devresi: 690 V 'e uygunIEC 60947-4-1 Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali
aşırı gerilim kategorisi	III
kirletme derecesi	3
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunIEC 60947
güvenlik güvenilirlik düzeyi	B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Mekanik dayanıklılık	15 Mcycles
elektrik dayanıklılığı	1,65 Mcycles 18 A AC-3 Ue'de <= 440 V 1 Mcycles 32 A AC-1 Ue'de <= 440 V 1,65 Mcycles 18 A AC-3e Ue'de <= 440 V
kontrol devresi tipi	AC -de 50/60 Hz standart
bobin teknolojisi	Yerleşik süpresör modülü olmadan
kontrol devresi gerilim limitleri	0,3...0,6 Uc (-40…70 °C):düşme AC 50/60 Hz 0,8...1,1 Uc (-40…60 °C):çalışma AC 50 Hz 0,85...1,1 Uc (-40…60 °C):çalışma AC 60 Hz 1...1.1 Uc (60…70 °C):çalışma AC 50/60 Hz
VA cinsinden kalkış gücü	70 VA 60 Hz cos phi 0,75 (at 20 °C) 70 VA 50 Hz cos phi 0,75 (at 20 °C)
VA cinsinden tutma güç tüketimi	7,5 VA 60 Hz cos phi 0,3 (at 20 °C) 7 VA 50 Hz cos phi 0,3 (at 20 °C)
ısı dağılımı	2…3 W at 50/60 Hz
çalışma süresi	12...22 msn kapama 4...19 msn açma
Maksimum çalışma hızı	3600 cyc/h at 60 °C
bağlantılar - terminaller	Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: katı kablo uçsuz
sıkma torku	Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
yardımcı kontak düzenleme	1 NA + 1 NK
yardımcı kontak tipi	tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
sinyalleme devre frekansı	25...400 Hz
minimum anahtarlama gerilimi	17 V for sinyalleme devresi
minimum anahtarlama akımı	5 mA for sinyalleme devresi
yalıtım direnci	> 10 MOhm for sinyalleme devresi
çakışmama süresi	1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında
Montaj Desteği	Ray Plaka
standartlar	CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 60947-4-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ CSA C22.2 No 60947-4-1
Ürün Sertifikaları	UL CCC CSA Denizcilik UKCA EAC CB Şeması
IP koruma derecesi	IP20 ön yüz 'e uygunIEC 60529
koruyucu bakım	TH 'e uygunIEC 60068-2-30
iklimsel dayanım	'e uygunIACS E10 nemli sıcağa maruz kalma 'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı	-40…60 °C 60…70 °C değer kaybı ile
çalışma yüksekliği	0...3000 m
yangına dayanıklılık	850 °C 'e uygunIEC 60695-2-1
alev geciktirici	V1 'e uygunUL 94
mekanik dayanıklılık	Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz) Şoklar kontaktör açık (11 msn için 10 Gn) Şoklar kontaktör kapalı (11 msn için 15 Gn)
Yükseklik	77 mm
Genişlik	45 mm
Derinlik	86 mm
Ürün Ağırlığı	0,33 kg
