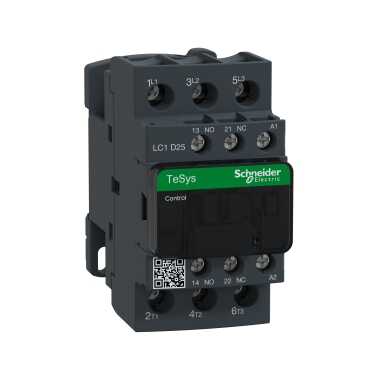

SCHNEIDER ELECTRIC LC1D25Q7 TESYS D KONTAKTÖR AC BOBİN 380V 3389110350067

Tam Ürün KoduLC1D25Q7MarkaSchneider ElectricÜrün ya da bileşen tipiKontaktörkontaktör uygulamasıMotor kontrolkullanım kategorisiAC-1Kutup tanımı3P[Ue] nominal çalışma voltajıGüç devresi: <= 690 V AC 25...400 Hz[Ie] nominal çalışma akımı25 A 60 °C) -de <= 440 V AC AC-3 için güç devresimotor gücü kW5,5 kW -de 220...230 V AC 50/60 Hz (AC-3)motor gücü hp3 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlarkutup kontak düzenleme3 NAkontak uyumluluğuM2koruyucu kapakIleyardımcı kontak tipiTip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1yardımcı kontak düzenleme1 NA + 1 NK[Ui] nominal yalıtım voltajıGüç devresi: 690 V 'e uygunIEC 60947-4-1[Uimp] nominal darbe dayanım voltajı6 kV 'e uygunIEC 60947aşırı gerilim kategorisiIII[Ith] klasik açık hava termik akımı10 A -de <60 °C için sinyalleme devresiIrms nominal kapama kapasitesi140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1nominal kesme kapasitesi450 A -de 440 V için güç devresi 'e uygunIEC 60947ilgili sigorta değeri10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1kontrol devresi tipiAC -de 50/60 Hzbobin teknolojisiYerleşik süpresör modülü olmadankontrol devresi gerilim limitleri0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hzortalama empedans2 mOhm - Ith 40 A 50 Hz için güç devresikutup başına güç dağılımı3,2 W AC-1minimum anahtarlama akımı5 mA için sinyalleme devresiminimum anahtarlama gerilimi17 V için sinyalleme devresiçakışmama süresi1,5 ms enerji kesmede NK ve NA kontağı arasındamaksimum işletim oranı3600 devir/saat -<60°C'denVA cinsinden kalkış gücü70VA 60Hz 0.75 20°C)VA cinsinden tutma güç tüketimi7,5VA 60Hz 0,3 20°C)yalıtım direnci> 10 MOhm için sinyalleme devresisıkma torkuKontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mmmontaj desteğiPlakaelektrik dayanıklılığı1,65 Mcycles 25 A AC-3e Ue'de <= 440 VMekanik dayanıklılık15 Bisikletgüvenlik güvenilirlik düzeyiB10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1çalışma yüksekliği0...3000 mDepolama ortam koşulları
