Schneider Electric
- Alçak Gerilim ve Şalt

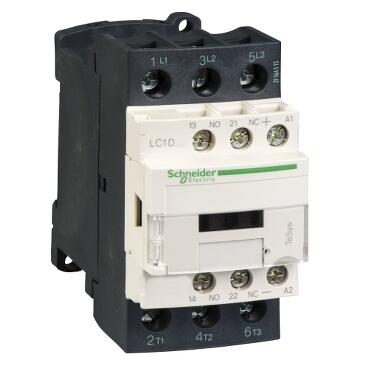

SCHNEIDER ELECTRIC LC1D38ED TESYS D KONTAKTÖR 3P(3 NA) AC3 <= 440 V 38 A 48 V DC BOBİN 3389110541007
Ürün Kodu : LC1D38ED
%62
İskonto
4.809,60 TL + KDV
1.827,65 TL + KDV
Kdv Dahil Fiyat : 2.193,18
KDV Dahildir.
TÜKENDİ
Stoklara girince haber ver
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
Ana Seri Tesys Ürün Adı Tesys D Ürün Ya Da Bileşen Tipi Kontaktör Ürün Grubu Lc1D Kontaktör Uygulaması Direnç Yükü Motor Kontrol Kullanım Kategorisi Ac-3 Ac-4 Ac-1 Kutup Tanımı 3P Power Pole Contact Composition 3 Na [Ue] Nominal Çalışma Voltajı Güç Devresi: <= 690 V Ac 25...400 Hz Power Circuit: <= 300 V Dc [Ie] Nominal Çalışma Akımı 50 A 60 °C) -De <= 440 V Ac Ac-1 İçin Güç Devresi 38 A 60 °C) -De <= 440 V Ac Ac-3 İçin Güç Devresi Motor Gücü Kw 18,5 Kw -De 500 V Ac 50/60 Hz (Ac-3) 18,5 Kw -De 660...690 V Ac 50/60 Hz (Ac-3) 7,5 Kw -De 400 V Ac 50/60 Hz (Ac-4) 18,5 Kw -De 380...400 V Ac 50/60 Hz (Ac-3) 9 Kw -De 220...230 V Ac 50/60 Hz (Ac-3) 18,5 Kw -De 415...440 V Ac 50/60 Hz (Ac-3) Motor Power Hp (Ul / Csa) 10 Hp -De 230/240 V Ac 50/60 Hz İçin 3 Faz Motorlar 10 Hp -De 200/208 V Ac 50/60 Hz İçin 3 Faz Motorlar 5 Hp -De 240 V Ac 50/60 Hz İçin 1 Faz Motorlar 20 Hp -De 480 V Ac 50/60 Hz İçin 3 Faz Motorlar 25 Hp -De 600 V Ac 50/60 Hz İçin 3 Faz Motorlar Kontrol Devresi Tipi Dc Standard Kontrol Devresi Gerilimi 48 V Dc Yardımcı Kontak Düzenleme 1 Na + 1 Nk [Uimp] Nominal Darbe Dayanım Voltajı 6 Kv 'E Uygunıec 60947 Aşırı Gerilim Kategorisi Iıı [Ith] Klasik Açık Hava Termik Akımı 10 A (At 60 °C) For Signalling Circuit 50 A -De <60 °C İçin Güç Devresi Irms Nominal Kapama Kapasitesi 140 A Ac For Signalling Circuit Conforming To Iec 60947-5-1 250 A Dc For Signalling Circuit Conforming To Iec 60947-5-1 550 A -De 440 V İçin Güç Devresi 'E Uygunıec 60947 Nominal Kesme Kapasitesi 550 A -De 440 V İçin Güç Devresi 'E Uygunıec 60947 [Icw] Nominal Kısa Süreli Dayanma Akımı 60 A -De <40 °C - 10 Min İçin Güç Devresi 430 A -De <40 °C - 1 Sn İçin Güç Devresi 150 A -De <40 °C - 1 Min İçin Güç Devresi 310 A -De <40 °C - 10 S İçin Güç Devresi 100 A - 1 S For Signalling Circuit 120 A - 500 Ms For Signalling Circuit 140 A - 100 Ms For Signalling Circuit İlgili Sigorta Değeri 10 A Gg For Signalling Circuit Conforming To Iec 60947-5-1 63 A Gg At <= 690 V Coordination Type 1 For Power Circuit 63 A Gg -De <= 690 V Koordinasyon Tip 2 İçin Güç Devresi Ortalama Empedans 2 Mohm - Ith 50 A 50 Hz İçin Güç Devresi [Ui] Nominal Yalıtım Voltajı Güç Devresi: 600 V Csa Sertifikali Güç Devresi: 600 V Ul Sertifikali Sinyalleme Devresi: 690 V 'E Uygunıec 60947-1 Sinyalleme Devresi: 600 V Csa Sertifikali Sinyalleme Devresi: 600 V Ul Sertifikali Güç Devresi: 690 V 'E Uygunıec 60947-4-1 Elektrik Dayanıklılığı 1,4 Mcycles 50 A Ac-1 Ue'De <= 440 V 1,4 Mcycles 38 A Ac-3 Ue'De <= 440 V Kutup Başına Güç Dağılımı 5 W Ac-1 3 W Ac-3 Front Cover Ile Montaj Desteği Plaka Ray Standartlar Csa C22.2 No 14 En 60947-4-1 En 60947-5-1 Iec 60947-4-1 Iec 60947-5-1 Ul 508 Ürün Sertifikaları Ul Gost Dnv Gl Lros (Lloyds Register Of Shipping) Ccc Rına Bv Csa Bağlantılar - Terminaller Kontrol Devresi: Vida Kelepçesi Terminalleri 2 Kablo(Lar) 1…2,5 Mm²Esnek İle Kontrol Devresi: Vida Kelepçesi Terminalleri 1 Kablo(Lar) 1…4 Mm²Esnek Kablo Uçsuz Kontrol Devresi: Vida Kelepçesi Terminalleri 2 Kablo(Lar) 1…4 Mm²Esnek Kablo Uçsuz Control Circuit: Screw Clamp Terminals 1 Cable(S) 1…4 Mm²Flexible With Cable End Kontrol Devresi: Vida Kelepçesi Terminalleri 1 Kablo(Lar) 1…4 Mm²Katı Kablo Uçsuz Kontrol Devresi: Vida Kelepçesi Terminalleri 2 Kablo(Lar) 1…4 Mm²Katı Kablo Uçsuz Güç Devresi: Vida Kelepçesi Terminalleri 1 Kablo(Lar) 2,5…10 Mm²Esnek Kablo Uçsuz Güç Devresi: Vida Kelepçesi Terminalleri 2 Kablo(Lar) 2,5…10 Mm²Esnek Kablo Uçsuz Güç Devresi: Vida Kelepçesi Terminalleri 1 Kablo(Lar) 1…10 Mm²Esnek İle Güç Devresi: Vida Kelepçesi Terminalleri 2 Kablo(Lar) 1,5…6 Mm²Esnek İle Güç Devresi: Vida Kelepçesi Terminalleri 1 Kablo(Lar) 1,5…10 Mm²Katı Kablo Uçsuz Güç Devresi: Vida Kelepçesi Terminalleri 2 Kablo(Lar) 2,5…10 Mm²Katı Kablo Uçsuz Sıkma Torku Kontrol Devresi: 1,7 N.M - Üzerinde Vida Kelepçesi Terminalleri - Tornavidayla Düz Ø 6 Mm Kontrol Devresi: 1,7 N.M - Üzerinde Vida Kelepçesi Terminalleri - Tornavidayla Philips No 2 Güç Devresi: 2,5 N.M - Üzerinde Vida Kelepçesi Terminalleri - Tornavidayla Düz Ø 6 Mm Güç Devresi: 2,5 N.M - Üzerinde Vida Kelepçesi Terminalleri - Tornavidayla Philips No 2 Çalışma Süresi 16...24 Ms Opening 53.55...72.45 Msn Kapama Güvenlik Güvenilirlik Düzeyi B10D = 1369863 Cycles Nominal Yüklü Kontaktör 'E Uygunen/Iso 13849-1 B10D = 20000000 Cycles Mekanik Yüklü Kontaktör 'E Uygunen/Iso 13849-1 Mekanik Dayanıklılık 30 Mcycles Maximum Operating Rate 3600 Cyc/H 60 °C Tamamlayıcı Bobin Teknolojisi Yerleşik Çift Yönlü Tepe Sınırlayıcı Diyot Süpresör Kontrol Devresi Gerilim Limitleri 0.1...0.25 Uc (-40…70 °C):Drop-Out Dc 0,7...1,25 Uc -40…60 °C Çalışma Dc 1...1.25 Uc (60…70 °C):Operational Dc Zaman Sabiti 28 Ms W Cinsinden Kalkış Gücü 5,4 W 20 °C) W Cinsinden Tutma Güç Tüketimi 5,4 W -De 20 °C Yardımcı Kontak Tipi Type Mechanically Linked 1 No + 1 Nc Conforming To Iec 60947-5-1 Type Mirror Contact 1 Nc Conforming To Iec 60947-4-1 Sinyalleme Devre Frekansı 25...400 Hz Minimum Anahtarlama Akımı 5 Ma İçin Sinyalleme Devresi Minimum Anahtarlama Gerilimi 17 V İçin Sinyalleme Devresi Çakışmama Süresi 1,5 Ms Enerji Kesmede Nk Ve Na Kontağı Arasında 1,5 Ms Enerjilemede Nk Ve Na Kontağı Arasında Yalıtım Direnci > 10 Mohm İçin Sinyalleme Devresi Ortam Ip Koruma Derecesi Ip20 Ön Yüz 'E Uygunıec 60529 Koruyucu Bakım Th 'E Uygunıec 60068-2-30 Kirletme Derecesi 3 Çalışma İçin Ortam Hava Sıcaklığı -40…60 °C 60…70 °C Değer Kaybı İle Depolama Ortam Koşulları -60…80 °C Çalışma Yüksekliği 0...3000 M Yangına Dayanıklılık 850 °C 'E Uygunıec 60695-2-1 Alev Geciktirici V1 Conforming To Ul 94 Mekanik Dayanıklılık Titreşimler Kontaktör Açık: 2 Gn, 5...300 Hz Titreşimler Kontaktör Kapalı: 4 Gn, 5...300 Hz Şoklar Kontaktör Kapalı: 11 Msn İçin 15 Gn Shocks Contactor Open: 8 Gn For 11 Ms Yükseklik 85 Mm Genişlik 45 Mm Derinlik 101 Mm Ürün Ağırlığı 0,54 Kg Packing Units Paket Ağırlığı (Lbs) 0,586 Kg Paket 1 Yükseklik 0,500 Dm Paket 1 Genişliği 0,950 Dm Paket 1 Uzunluk 1,150 Dm
İade Kabulu: İade edilen ürünlerin kutusu ambalajı zarar görmemiş, yeniden satılabilir kullanılabilir ve satışa hazır olması halinde iadeler kabul edilir.
İade Reddi: Ürünün kutusu ambalajı açılmış ve montajı yapılmış ürünlerin iadesi kesinlikle kabul edilmemektedir.
Teslimat: 15:00' a kadar yapılan siparişler aynı gün kargoya teslim edilir.
