TÜKENDİ
Schneider Electric
- Alçak Gerilim ve Şalt

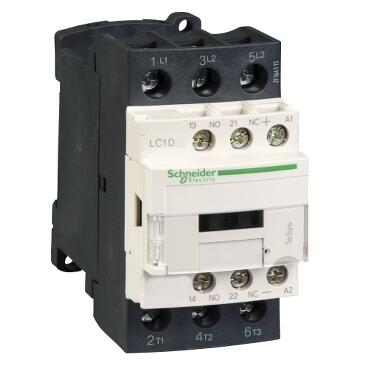

SCHNEIDER ELECTRIC LC1D38FD TESYS D KONTAKTÖR 3P(3 NA) AC3 <= 440 V 38 A 110 V DC BOBİN 3389110359923
Ürün Kodu : LC1D38FD
%62
İskonto
4.809,60 TL + KDV
1.827,65 TL + KDV
Kdv Dahil Fiyat : 2.193,18
KDV Dahildir.
TÜKENDİ
Stoklara girince haber ver
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
Ana Aralık Tesys Ürün Adı Tesys D Ürün Veya Bileşen Türü Kontaktör Cihaz Kısa Adı Lc1D Kontaktör Uygulaması Dirençli Yük Motor Kontrolü Kullanım Kategorisi Ac-3 Ac-1 Ac-4 Kutup Açıklaması 3P Güç Direği Temas Bileşimi 3 Hayır [Ue] Anma Çalışma Gerilimi Güç Devresi: <= 690 V Ac 25...400 Hz Güç Devresi: <= 300 V Dc [Yani] Anma Çalışma Akımı 50 A (<60 °C'De) <= 440 V Ac-1'De Güç Devresi İçin 38 A (<60 °C'De) Güç Devresi İçin <= 440 V Ac Ac-3 Motor Gücü Kw 500 V Ac'De 18,5 Kw 50/60 Hz (Ac-3) 660...690 V Ac'De 18,5 Kw 50/60 Hz'De (Ac-3) 7,5 Kw 400 V Ac'De 50/60 Hz (Ac-4) 18,5 380...400 V Ac'De Kw 50/60 Hz (Ac-3) 220...230 V Ac'De 9 Kw 50/60 Hz (Ac-3) 415...440 V Ac'De 18,5 Kw 50/60 Hz (Ac-3) Motor Gücü Hp (Ul / Csa) 10 Hp 230/240 V Ac 50/60 Hz 3 Fazlı Motorlar İçin 10 Hp 200/208 V Ac 50/60 Hz 3 Fazlı Motorlar İçin 5 Hp 240 V Ac 50/60 Hz 1 Fazlı Motorlar İçin 20 Hp 480 3 Fazlı Motorlar İçin V Ac 50/60 Hz 600 V'Ta 25 Hp 3 Fazlı Motorlar İçin Ac 50/60 Hz Kontrol Devresi Tipi Dc Standardı [Uc] Kontrol Devresi Voltajı 110 V Dc Yardımcı Kontak Bileşimi 1 Na + 1 Nk [Uimp] Anma Darbe Dayanım Gerilimi Iec 60947'Ye Uygun 6 Kv Aşırı Gerilim Kategorisi Iıı [Ith] Geleneksel Serbest Hava Termal Akımı 10 A (60 °C'De) Sinyal Devresi İçin 50 A (60 °C'De) Güç Devresi İçin Irms Anma Kapasitesi 140 A Ac Iec 60947-5-1'E Uygun Sinyal Devresi İçin 250 A Dc Iec 60947-5-1'E Uygun Sinyal Devresi İçin 550 A 440 V'Ta Iec 60947'Ye Uygun Güç Devresi İçin Anma Kesme Kapasitesi Iec 60947'Ye Uygun Güç Devresi İçin 440 V'Ta 550 A [Icw] Anma Kısa Süreli Dayanım Akımı 60 A 40 °C - 10 Dk Güç Devresi İçin 430 A 40 °C - 1 Sn Güç Devresi İçin 150 A 40 °C - 1 Dk Güç Devresi İçin 310 A 40 °C - 10 Sn Güç Devresi İçin 100 A - 1 Sn İçin Sinyal Devresi 120 A - 500 Ms Sinyal Devresi İçin 140 A - 100 Ms Sinyal Devresi İçin İlişkili Sigorta Derecesi 10 A Gg Iec 60947-5-1'E Uygun Sinyal Devresi İçin 63 A Gg <= 690 V Koordinasyon Tipi 1 Güç Devresi İçin 63 A Gg <= 690 V Koordinasyon Tipi 2 Güç Devresi İçin Ortalama Empedans 2 Mohm - Güç Devresi İçin 50 A 50 Hz [Ui] Anma Yalıtım Gerilimi Güç Devresi: 600 V Csa Sertifikalı Güç Devresi: 600 V Ul Sertifikalı Sinyal Devresi: Iec 60947-1'E Uygun 690 V Sinyal Devresi: 600 V Csa Sertifikalı Sinyal Devresi: 600 V Ul Sertifikalı Güç Devresi: Iec 60947-4'E Uygun 690 V -1 Elektriksel Dayanıklılık 1,4 Mdöngü 50 A Ac-1 Ue'De <= 440 V 1.4 Mdöngü Ue'De 38 A Ac-3 <= 440 V Kutup Başına Güç Kaybı 5 W Ac-1 3 W Ac-3 Ön Kapak İle Montaj Desteği Ray Plakası Standartlar Csa C22.2 No 14 En 60947-4-1 En 60947-5-1 Iec 60947-4-1 Iec 60947-5-1 Ul 508 Ürün Sertifikaları Ccc Lros (Lloyds Nakliye Kaydı) Dnv Ul Gl Bv Gost Csa Rına Bağlantılar - Terminaller Kontrol Devresi: Vidalı Kıskaçlı Terminaller 2 Kablo(Lar) 1…2,5 Mm²Kablo Uçlu Esnek Kontrol Devresi: Vidalı Kıskaçlı Terminaller 1 Kablo(Lar) 1…4 Mm²Esnek Kablo Uçsuz Kontrol Devresi: Vidalı Kıskaçlı Terminaller 2 Kablo(Lar) 1…4 Mm²Kablo Ucu Olmadan Esnek Kontrol Devresi: Vidalı Kıskaç Terminalleri 1 Kablo(Lar) 1…4 Mm²Kablo Uçlu Esnek Kontrol Devresi: Vidalı Kıskaçlı Terminaller 1 Kablo(Lar) 1…4 Mm²Katı Kablo Ucu Olmadan Kontrol Devresi: Vidalı Klemensler 2 Kablo(Lar) ) 1…4 Mm²Katı Kablo Ucu Olmadan Güç Devresi: Vidalı Klemens Terminalleri 1 Kablo(Lar) 2,5…10 Mm²Kablo Ucu Olmadan Esnek Güç Devresi: Vidalı Klemensler 2 Kablo(Lar) 2,5…10 Mm²Esnek Kablo Uçsuz Güç Devresi: Vidalı Kelepçe Terminalleri 1 Kablo(Lar) 1…10 Mm²Kablo Uçlu Esnek Güç Devresi: Vidalı Kelepçeli Terminaller 2 Kablo(Lar) 1,5…6 Mm²Esnek Kablo Uçlu Güç Devresi: Vidalı Kelepçe Terminalleri 1 Kablo(Lar) 1,5…10 Mm²Katı Kablo Ucu Olmadan Güç Devresi: Vida Kelepçesi Terminalleri 2 Kablo(Lar) 2,5…10 Mm²Katı Kablo Ucu Olmadan Sıkma Torku Kontrol Devresi: 1,7 Nm - Vidalı Kelepçe Terminallerinde - Tornavida Düz Ø 6 Mm Kontrol Devresi: 1,7 Nm - Vidalı Kelepçe Terminallerinde - Tornavidalı Philips No 2 Güç Devresi: 2,5 Nm - Vidalı Kelepçe Terminallerinde - Tornavida Düz Ø 6 Mm Güç Devresi: 2,5 Nm - Vidalı Kelepçe Terminallerinde - Tornavida İle Philips No 2 Operasyon Zamanı 16...24 Ms Açma 53.55...72.45 Ms Kapatma Güvenlik Güvenilirlik Seviyesi B10D = 1369863, En/Iso 13849-1'E Uygun Nominal Yüklü Kontaktör B10D = 20000000, En/Iso 13849-1'E Uygun Mekanik Yüklü Kontaktör Mekanik Dayanıklılık 30 Mcycle Maksimum İşletim Oranı 3600 Devir/Saat 60 °C Tamamlayıcı Bobin Teknolojisi Dahili Çift Yönlü Tepe Sınırlayıcı Diyot Baskılayıcı Kontrol Devresi Voltaj Limitleri 0,1...0,25 Uc (-40…70 °C):Bırakma Dc 0,7...1,25 Uc (-40…60 °C):Çalışma Dc 1...1,25 Uc (60…70 °C): Operasyonel Dc Zaman Sabiti 28 Ms W Cinsinden Ani Güç 5,4 W (20 °C'De) W Cinsinden Tutma Gücü Tüketimi 20 °C'De 5,4 W Yardımcı Kontak Tipi Tip Mekanik Bağlantılı 1 Na + 1 Nk, Iec 60947-5-1'E Uygun Tip Ayna Kontağı 1 Nk, Iec 60947-4-1'E Uygun Sinyal Devresi Frekansı 25...400Hz Minimum Anahtarlama Akımı 5 Ma Sinyal Devresi Minimum Anahtarlama Gerilimi 17 V Sinyal Devresi İçin Örtüşmeyen Zaman Nc Ve No Kontağı Arasında Enerji Kesilmesinde 1,5 Ms Nc Ve No Kontağı Arasında Enerji Kesilmesinde 1,5 Ms Yalıtım Direnci > Sinyal Devresi İçin 10 Mohm Çevre Ip Koruma Derecesi Iec 60529'A Uygun Ip20 Ön Yüz Koruyucu Tedavi Iec 60068-2-30'A Uygun Th Kirlilik Derecesi 3 Çalışma İçin Ortam Hava Sıcaklığı -40…60 °C 60…70 °C Değer Kaybı İle Depolama İçin Ortam Hava Sıcaklığı -60…80 °C Çalışma Yüksekliği 0...3000 M Yangına Dayanıklılık 850 °C, Iec 60695-2-1'E Uygundur Alev Geciktirici Ul 94'E Uygun V1 Mekanik Sağlamlık Titreşim Kontaktörü Açık: 2 Gn, 5...300 Hz Titreşim Kontaktörü Kapalı: 4 Gn, 5...300 Hz Şok Kontaktörü Kapalı: 11 Ms İçin 15 Gn Şok Kontaktörü Açık: 11 Ms İçin 8 Gn Yükseklik 85 Mm Genişlik 45 Mm Derinlik 101 Mm Net Ağırlığı 0,54 Kg Paketleme Üniteleri Paket 1 Ağırlık 0,392 Kg Paket 1 Yükseklik 0,490 Dm Paket 1 Genişlik 1.110 Dm Paket 1 Uzunluk 0,890 Dm
İade Kabulu: İade edilen ürünlerin kutusu ambalajı zarar görmemiş, yeniden satılabilir kullanılabilir ve satışa hazır olması halinde iadeler kabul edilir.
İade Reddi: Ürünün kutusu ambalajı açılmış ve montajı yapılmış ürünlerin iadesi kesinlikle kabul edilmemektedir.
Teslimat: 15:00' a kadar yapılan siparişler aynı gün kargoya teslim edilir.
