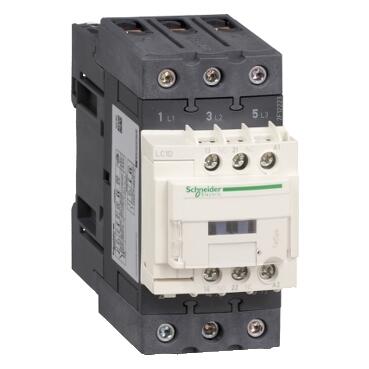

SCHNEIDER ELECTRIC LC1D50AE7 TESYS D KONTAKTÖR 3P(3 NA) AC3 <= 440 V 50 A 48 V AC 50/60 HZ BOBİN 3389119408646
Ürün Kodu : LC1D50AE7
%62
İskonto
5.248,80 TL + KDV
1.994,54 TL + KDV
Kdv Dahil Fiyat : 2.393,45
KDV Dahildir.
TÜKENDİ
Stoklara girince haber ver
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
Ana Aralık Tesys Ürün Adı Tesys D Ürün Veya Bileşen Türü Kontaktör Cihaz Kısa Adı Lc1D Kontaktör Uygulaması Motor Kontrolü Dirençli Yük Kullanım Kategorisi Aç-1 Aç-4 Aç-3 Kutup Açıklaması 3P Güç Direği Temas Bileşimi 3 Hayır [Ue] Anma Çalışma Gerilimi Güç Devresi: <= 690 V Ac 25...400 Hz Güç Devresi: <= 300 V Dc [Yani] Anma Çalışma Akımı 50 A (<60 °C'De) <= 440 V Ac-3'Te Güç Devresi İçin 80 A (<60 °C'De) Güç Devresi İçin <= 440 V Ac Ac-1 Motor Gücü Kw 220...230 V Ac'De 15 Kw 50/60 Hz (Ac-3) 380...400 V Ac'De 22 Kw 50/60 Hz (Ac-3) 500 V Ac'De 30 Kw 50/60 Hz (Ac) -3) 660...690 V Ac'De 33 Kw 50/60 Hz (Ac-3) 415 V Ac'De 25 Kw 50/60 Hz (Ac-3) 440 V Ac'De 30 Kw 50/60 Hz (Ac- 3) 400 V Ac 50/60 Hz'De 11 Kw (Ac-4) Motor Gücü Hp (Ul / Csa) 3 Hp 115 V Ac 50/60 Hz 1 Fazlı Motorlar İçin 7,5 Hp 230/240 V Ac 50/60 Hz 1 Fazlı Motorlar İçin 15 Hp 200/208 V Ac 50/60 Hz 3 Fazlı Motorlar İçin 15 Hp 230/240 V Ac 50/60 Hz /240 V Ac 50/60 Hz 3 Fazlı Motorlar İçin 40 Hp 460/480 V Ac 50/60 Hz 3 Fazlı Motorlar İçin 40 Hp 575/600 V Ac 50/60 Hz 3 Fazlı Motorlar İçin Kontrol Devresi Tipi 50/60 Hz'De Ac [Uc] Kontrol Devresi Voltajı 48 V Ac 50/60 Hz Yardımcı Kontak Bileşimi 1 Na + 1 Nk [Uimp] Anma Darbe Dayanım Gerilimi Iec 60947'Ye Uygun 6 Kv Aşırı Gerilim Kategorisi Iıı [Ith] Geleneksel Serbest Hava Termal Akımı 10 A (60 °C'De) Sinyal Devresi İçin 80 A (60 °C'De) Güç Devresi İçin Irms Anma Kapasitesi 140 A Ac Iec 60947-5-1'E Uygun Sinyal Devresi İçin 250 A Dc Iec 60947-5-1'E Uygun Sinyal Devresi İçin 440 V'Ta 900 A Iec 60947'Ye Uygun Güç Devresi İçin Anma Kesme Kapasitesi Iec 60947'Ye Uygun Güç Devresi İçin 440 V'Ta 900 A [Icw] Anma Kısa Süreli Dayanım Akımı 400 A 40 °C - 10 S Güç Devresi İçin 810 A 40 °C - 1 S Güç Devresi İçin 84 A 40 °C - 10 Dak Güç Devresi İçin 208 A 40 °C - 1 Dak Güç Devresi İçin 100 A - 1 S İçin Sinyal Devresi 120 A - 500 Ms Sinyal Devresi İçin 140 A - 100 Ms Sinyal Devresi İçin İlişkili Sigorta Derecesi 10 A Gg Iec 60947-5-1'E Uygun Sinyal Devresi İçin 100 A Gg <= 690 V Koordinasyon Tipi 1 Güç Devresi İçin 100 A Gg <= 690 V Koordinasyon Tipi 2 Güç Devresi İçin Ortalama Empedans 1,5 Mohm - Güç Devresi İçin 80 A 50 Hz [Ui] Anma Yalıtım Gerilimi Güç Devresi: 600 V Csa Sertifikalı Güç Devresi: 600 V Ul Sertifikalı Sinyal Devresi: Iec 60947-1'E Uygun 690 V Sinyal Devresi: 600 V Csa Sertifikalı Sinyal Devresi: 600 V Ul Sertifikalı Güç Devresi: Iec 60947-4'E Uygun 690 V -1 Elektriksel Dayanıklılık 1,45 Mdöngü 50 A Ac-3 Ue'De <= 440 V 1,1 Mdöngü 80 A Ac-1 Ue'De <= 440 V Kutup Başına Güç Kaybı 3,7 W Ac-3 9,6 W Ac-1 Ön Kapak İle Montaj Desteği Plaka Ray Standartlar Csa C22.2 No 14 En 60947-4-1 En 60947-5-1 Iec 60947-4-1 Iec 60947-5-1 Ul 508 Ürün Sertifikaları Rına Ccc Bv Gl Ul Lros (Lloyds Nakliye Kaydı) Csa Dnv Gost Bağlantılar - Terminaller Kontrol Devresi: Vidalı Kıskaç Terminalleri 2 Kablo(Lar) 1…2,5 Mm²Kablo Uçlu Esnek Kontrol Devresi: Vidalı Kıskaçlı Terminaller 1 Kablo(Lar) 1…4 Mm²Esnek Kablo Uçsuz Kontrol Devresi: Vidalı Kıskaçlı Terminaller 2 Kablo(Lar) 1…4 Mm²Kablo Uçsuz Esnek Kontrol Devresi: Vidalı Kıskaçlı Terminaller 1 Kablo(Lar) 1…4 Mm²Kablo Uçlu Esnek Kontrol Devresi: Vidalı Kıskaçlı Terminaller 1 Kablo(Lar) 1…4 Mm²Katı Kablo Uçsuz Kontrol Devresi: Vidalı Klemensler 2 Kablo(Lar) ) 1…4 Mm²Katı Kablo Uçsuz Güç Devresi: Vidalı Bağlantı 1 Kablo(Lar) 1…35 Mm²Kablo Uçsuz Esnek Güç Devresi: Vidalı Bağlantı 2 Kablo(Lar) 1…25 Mm²Esnek Kablo Uçsuz Güç Devresi: Vidalı Bağlantı 1 Kablo( S) 1…35 Mm²Esnek Kablo Uçlu Güç Devresi: Vidalı Bağlantı 2 Kablo(Lar) 1…25 Mm²Esnek Kablo Uçlu Güç Devresi: Vidalı Bağlantı 1 Kablo(Lar) 1…35 Mm²Katı Kablo Uçsuz Güç Devresi: Vidalı Bağlantı 2 Kablo(Lar) 1…25 Mm²Kablosuz Katı Son Sıkma Torku Kontrol Devresi: 1,7 Nm - Vidalı Terminallerde - Düz Tornavidalı Ø 6 Mm Kontrol Devresi: 1,7 Nm - Vidalı Terminallerde - Tornavidalı Philips No 2 Güç Devresi: 8 Nm - Everlink Btr Vidalı Konektörlerde - Kablo 25…35 Mm² Altıgen Vida Başlı 4 Mm Güç Devresi: 5 Nm - Everlink Btr Vidalı Konnektörlerde - Kablo 1…25 Mm² Altıgen Vida Başlı 4 Mm Operasyon Zamanı 4...19 Ms Açma 12...26 Ms Kapatma Güvenlik Güvenilirlik Seviyesi B10D = 1369863, En/Iso 13849-1'E Uygun Nominal Yüklü Kontaktör B10D = 20000000, En/Iso 13849-1'E Uygun Mekanik Yüklü Kontaktör Mekanik Dayanıklılık 6 Bisiklet Maksimum İşletim Oranı 3600 Devir/Saat 60 °C Tamamlayıcı Bobin Teknolojisi Yerleşik Baskılayıcı Modül Olmadan Kontrol Devresi Voltaj Limitleri 0,3...0,6 Uc (-40…70 °C):Bırakma Ac 50/60 Hz 0,8...1.1 Uc (-40…60 °C):Çalışma Ac 50 Hz 0,85...1.1 Uc (- 40…60 °C):Çalışmada Ac 60 Hz 1...1.1 Uc (60…70 °C):Çalışmada Ac 50/60 Hz Va'Da Ani Güç 140 Va 60 Hz Cos Phi 0,75 (20 °C'De) 160 Va 50 Hz Cos Phi 0,75 (20 °C'De) Va'Da Tutma Gücü Tüketimi 13 Va 60 Hz Cos Phi 0,3 (20 °C'De) 15 Va 50 Hz Cos Phi 0,3 (20 °C'De) Isı Dağılımı 50/60 Hz'De 4…5 W Yardımcı Kontak Tipi Tip Mekanik Bağlantılı 1 Na + 1 Nk, Iec 60947-5-1'E Uygun Tip Ayna Kontağı 1 Nk, Iec 60947-4-1'E Uygun Sinyal Devresi Frekansı 25...400Hz Minimum Anahtarlama Akımı 5 Ma Sinyal Devresi Minimum Anahtarlama Gerilimi 17 V Sinyal Devresi İçin Örtüşmeyen Zaman Nc Ve No Kontağı Arasında Enerji Kesilmesinde 1,5 Ms Nc Ve No Kontağı Arasında Enerji Kesilmesinde 1,5 Ms Yalıtım Direnci > Sinyal Devresi İçin 10 Mohm Çevre Ip Koruma Derecesi Iec 60529'A Uygun Ip20 Ön Yüz Koruyucu Tedavi Iec 60068-2-30'A Uygun Th Kirlilik Derecesi 3 Çalışma İçin Ortam Hava Sıcaklığı -40…60 °C 60…70 °C Değer Kaybı İle Depolama İçin Ortam Hava Sıcaklığı -60…80 °C Çalışma Yüksekliği 0...3000 M Yangına Dayanıklılık 850 °C, Iec 60695-2-1'E Uygundur Alev Geciktirici Ul 94'E Uygun V1 Mekanik Sağlamlık Titreşim Kontaktörü Açık: 2 Gn, 5...300 Hz Titreşim Kontaktörü Kapalı: 4 Gn, 5...300 Hz Şok Kontaktörü Kapalı: 11 Ms İçin 15 Gn Şok Kontaktörü Açık: 11 Ms İçin 10 Gn Yükseklik 122 Mm Genişlik 55 Mm Derinlik 120 Mm Net Ağırlığı 0,855 Kg Paketleme Üniteleri Paket Birim Tipi 1 Pce Paket 1'Deki Birim Sayısı 1 Paket 1 Ağırlık 945 Gr Paket 1 Yükseklik 6,2 Cm Paket 1 Genişlik 14 Cm Paket 1 Uzunluk 15,5 Cm Paket Birim Tipi 2 S02 Paket 2'Deki Birim Sayısı 10 Paket 2 Ağırlık 9.973 Kg Paket 2 Yükseklik 15 Cm Paket 2 Genişliği 30 Cm Paket 2 Uzunluk 40 Cm Paket Birim Tipi 3 P06 Paket 3'Teki Birim Sayısı 160 Paket 3 Ağırlık 168.068 Kg Paket 3 Yükseklik 77 Cm Paket 3 Genişliği 80 Cm Paket 3 Uzunluk 60 Cm
İade Kabulu: İade edilen ürünlerin kutusu ambalajı zarar görmemiş, yeniden satılabilir kullanılabilir ve satışa hazır olması halinde iadeler kabul edilir.
İade Reddi: Ürünün kutusu ambalajı açılmış ve montajı yapılmış ürünlerin iadesi kesinlikle kabul edilmemektedir.
Teslimat: 15:00' a kadar yapılan siparişler aynı gün kargoya teslim edilir.
