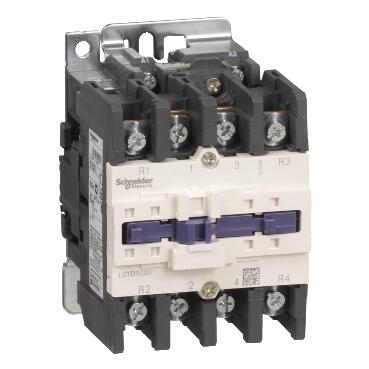

SCHNEIDER ELECTRIC LC1D80004F7 TESYS D KONTAKTÖR 4P(4 NA) AC1 <= 440 V 125 A 110 V AC BOBİN 3389110074215
Ürün Kodu : SCH-TM-LC1D80004F7
%58
İskonto
7.424,00 TL + KDV
3.118,08 TL + KDV
Kdv Dahil Fiyat : 3.741,70
5.167,10 TL
KDV Dahildir.
TÜKENDİ
Stoklara girince haber ver
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
Seri TeSys Ürün serisi TeSys Deca Ürün Ya da Bileşen Tipi Kontaktör Ürün Grubu LC1D kontaktör uygulaması Direnç yükü kullanım kategorisi AC-1 Kutup Tanımı 4P [Ue] nominal çalışma voltajı Güç devresi: <= 300 V DC 25...400 Hz
Güç devresi: <= 690 V AC[Ie] nominal çalışma akımı 125 A (at <60 °C) at <= 1000 V AC AC-1 for güç devresi
80 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi
80 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi
55 A (at <60 °C) at <= 400 V AC AC-4 for güç devresi[Uc] kontrol devresi gerilimi 110 V AC 50/60 Hz motor gücü kW 22 kW at 220...230 V AC 50/60 Hz
37 kW at 380...400 V AC 50/60 Hz
45 kW at 660...690 V AC 50/60 Hz
55 kW at 500 V AC 50/60 Hz
45 kW at 415...440 V AC 50/60 Hzuyumluluk kodu LC1D kutup kontak düzenleme 4 NA koruyucu kapak Ile [Ith] klasik açık hava termik akımı 125 A (at 60 °C) for güç devresi Irms nominal kapama kapasitesi 1100 A at 440 V for güç devresi conforming to IEC 60947 nominal kesme kapasitesi 1100 A at 440 V for güç devresi conforming to IEC 60947 [Icw] nominal kısa süreli dayanma akımı 640 A 40 °C - 10 s for güç devresi
990 A 40 °C - 1 sn for güç devresi
135 A 40 °C - 10 min for güç devresi
320 A 40 °C - 1 min for güç devresiilgili sigorta değeri 200 A gG at <= 690 V coordination tip 1 for güç devresi
160 A gG at <= 690 V coordination tip 2 for güç devresiortalama empedans 0,8 mOhm - Ith 125 A 50 Hz for güç devresi kutup başına güç dağılımı 12,5 W AC-1 [Ui] nominal yalıtım voltajı Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Güç devresi: 1000 V 'e uygunIEC 60947-4-1aşırı gerilim kategorisi III kirletme derecesi 3 [Uimp] nominal darbe dayanım voltajı 8 kV 'e uygunIEC 60947 güvenlik güvenilirlik düzeyi B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1Mekanik dayanıklılık 4 Mcycles elektrik dayanıklılığı 0,8 Mcycles 125 A AC-1 Ue'de <= 440 V kontrol devresi tipi AC -de 50/60 Hz bobin teknolojisi Yerleşik süpresör modülü olmadan kontrol devresi gerilim limitleri 0,85...1,1 Uc (-40…55 °C):çalışma AC 60 Hz
0,3...0,6 Uc (-40…70 °C):düşme AC 50/60 Hz
0,8...1,1 Uc (-40…55 °C):çalışma AC 50 Hz
1...1.1 Uc (55…70 °C):çalışma AC 50/60 HzVA cinsinden kalkış gücü 245 VA 60 Hz cos phi 0,75 (at 20 °C)
245 VA 50 Hz cos phi 0,75 (at 20 °C)VA cinsinden tutma güç tüketimi 26 VA 60 Hz cos phi 0,3 (at 20 °C)
26 VA 50 Hz cos phi 0,3 (at 20 °C)ısı dağılımı 6…10 W at 50/60 Hz çalışma süresi 20...35 msn kapama
6...20 msn açmaMaksimum çalışma hızı 3600 cyc/h at 60 °C bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: konnektör 1 4…50 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: konnektör 2 4…25 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: konnektör 1 4…50 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: konnektör 2 4…16 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: konnektör 1 4…50 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: konnektör 2 4…25 mm² - cable stiffness: katı kablo uçsuzsıkma torku Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 12 N.m - üzerinde konnektör - tornavidayla düz Ø 6 - Ø 8 mm
Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2Montaj Desteği Plaka
Raystandartlar EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
CSA C22.2 No 14
UL 60947-4-1
IEC 60335-2-40:Annex JJ
UL 60335-2-40:Annex JJ
IEC 60335-1:Clause 30.2Ürün Sertifikaları CCC
UL
CB Şeması
CSA
CE
UKCA
Denizcilik
EACIP koruma derecesi IP20 ön yüz 'e uygunIEC 60529 koruyucu bakım TH 'e uygunIEC 60068-2-30 iklimsel dayanım 'e uygunIACS E10 nemli sıcağa maruz kalma cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -40…60 °C
60…70 °C değer kaybı ileçalışma yüksekliği 0...3000 m yangına dayanıklılık 850 °C 'e uygunIEC 60695-2-1 alev geciktirici V1 'e uygunUL 94 mekanik dayanıklılık Titreşimler kontaktör açık (2 Gn, 5...300 Hz)
Şoklar kontaktör açık (11 msn için 8 Gn)
Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz)
Şoklar kontaktör kapalı (11 msn için 10 Gn)Yükseklik 127 mm Genişlik 96 mm Derinlik 125 mm Ürün Ağırlığı 1,76 kg
