TÜKENDİ

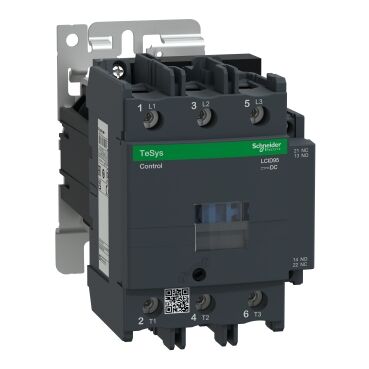

SCHNEIDER ELECTRIC LC1D95MD TESYS D KONTAKTÖR 3P(3 NA) AC 3 <= 440 V 95 A 220 V DC BOBİN 3389110451559

Name: SCHNEIDER ELECTRIC LC1D95MD TESYS D KONTAKTÖR 3P(3 NA) AC 3 <= 440 V 95 A 220 V DC BOBİN 3389110451559
Brand: Schneider Electric
SKU: SCH-TM-LC1D95MD
Price: 13832.28 TRY
Availability: OutOfStock

Ürün Kodu : SCH-TM-LC1D95MD

%58 İskonto

32.934,00 TL

13.832,28 TL

19.101,72 TL

KDV Dahildir.

TÜKENDİ Stoklara girince haber ver

Fiyatı düşünce haber ver Yorum Ekle

Ürün Özellikleri
Ödeme Seçenekleri
İade ve Teslimat
Yorumlar (0)

Seri	TeSys
Ürün serisi	TeSys Deca
Ürün Ya da Bileşen Tipi	Kontaktör
Ürün Grubu	LC1D
kontaktör uygulaması	Motor kontrol Direnç yükü
kullanım kategorisi	AC-3 AC-3e AC-4 AC-1
Kutup Tanımı	3P
[Ue] nominal çalışma voltajı	Güç devresi: <= 690 V AC 25...400 Hz
[Ie] nominal çalışma akımı	95 A (at <60 °C) at <= 440 V AC-3 for güç devresi 125 A (at <60 °C) at <= 1000 V AC-1 for güç devresi 95 A (at <60 °C) at <= 440 V AC-3e for güç devresi
[Uc] kontrol devresi gerilimi	220 V DC
motor gücü kW	25 kW at 220...230 V AC 50 Hz (AC-3) 45 kW at 380...400 V AC 50 Hz (AC-3) 45 kW at 415...440 V AC 50 Hz (AC-3) 55 kW at 500 V AC 50 Hz (AC-3) 45 kW at 660...690 V AC 50 Hz (AC-3) 15 kW at 400 V AC 50 Hz (AC-4) 25 kW at 220...230 V AC 50 Hz (AC-3e) 45 kW at 380...400 V AC 50 Hz (AC-3e) 45 kW at 415...440 V AC 50 Hz (AC-3e) 55 kW at 500 V AC 50 Hz (AC-3e) 45 kW at 660...690 V AC 50 Hz (AC-3e)
motor gücü hp	7,5 hp at 120 V AC 60 Hz for 1 faz motors 15 hp at 230/240 V AC 60 Hz for 1 faz motors 30 hp at 200/208 V AC 60 Hz for 3 faz motors 30 hp at 230/240 V AC 60 Hz for 3 faz motors 60 hp at 460/480 V AC 60 Hz for 3 faz motors 60 hp at 575/600 V AC 60 Hz for 3 faz motors
uyumluluk kodu	LC1D
kutup kontak düzenleme	3 NA
koruyucu kapak	Ile
[Ith] klasik açık hava termik akımı	10 A (at 60 °C) for sinyalleme devresi 125 A (at 60 °C) for güç devresi
Irms nominal kapama kapasitesi	1100 A at 440 V AC for güç devresi conforming to IEC 60947 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1
nominal kesme kapasitesi	1100 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı	1100 A 40 °C - 1 sn for güç devresi 800 A 40 °C - 10 s for güç devresi 400 A 40 °C - 1 min for güç devresi 135 A 40 °C - 10 min for güç devresi 140 A - 100 ms for sinyalleme devresi 120 A - 500 ms for sinyalleme devresi 100 A - 1 sn for sinyalleme devresi
ilgili sigorta değeri	10 A gG for sinyalleme devresi conforming to IEC 60947-5-1 200 A gG at <= 690 V coordination tip 1 for güç devresi 160 A gG at <= 690 V coordination tip 2 for güç devresi
ortalama empedans	0,8 mOhm - Ith 125 A 50 Hz for güç devresi
kutup başına güç dağılımı	12,5 W AC-1 7,2 W AC-3 7,2 W AC-3e
[Ui] nominal yalıtım voltajı	Güç devresi: 1000 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
aşırı gerilim kategorisi	III
kirletme derecesi	3
[Uimp] nominal darbe dayanım voltajı	8 kV 'e uygunIEC 60947
güvenlik güvenilirlik düzeyi	B10d = 1,3 Mcycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20 Mcycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Mekanik dayanıklılık	10 Mcycles
elektrik dayanıklılığı	1,2 Mcycles 95 A AC-3 1,3 Mcycles 125 A AC-1 1,2 Mcycles 95 A AC-3e
kontrol devresi tipi	DC standart
bobin teknolojisi	Yerleşik süpresör modülü olmadan
kontrol devresi gerilim limitleri	0,1...0,3 Uc (-40…70 °C):düşme DC 0,85...1,1 Uc (-40…55 °C):çalışma DC 1...1.1 Uc (55…70 °C):çalışma DC
W cinsinden kalkış gücü	22 W 20 °C)
W cinsinden tutma güç tüketimi	22 W -de 20 °C
çalışma süresi	95...130 msn kapama 20...35 msn açma
zaman sabiti	75 ms
Maksimum çalışma hızı	3600 cyc/h at 60 °C
bağlantılar - terminaller	Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz Güç devresi: konnektör 1 4…50 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: konnektör 2 4…25 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: konnektör 1 4…50 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: konnektör 2 4…16 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: konnektör 1 4…50 mm² - cable stiffness: katı kablo uçsuz Güç devresi: konnektör 2 4…25 mm² - cable stiffness: katı kablo uçsuz
sıkma torku	Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 12 N.m - üzerinde konnektör - tornavidayla düz Ø 6 - Ø 8 mm Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
yardımcı kontak düzenleme	1 NA + 1 NK
yardımcı kontak tipi	tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
sinyalleme devre frekansı	25...400 Hz
minimum anahtarlama gerilimi	17 V for sinyalleme devresi
minimum anahtarlama akımı	5 mA for sinyalleme devresi
yalıtım direnci	> 10 MOhm for sinyalleme devresi
çakışmama süresi	1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında
Montaj Desteği	Plaka Ray
standartlar	EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 CSA C22.2 No 14 UL 60947-4-1 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ IEC 60335-1:Clause 30.2
Ürün Sertifikaları	IECEE CB Şeması CCC EAC LROS (Lloyds register of shipping) RINA BV DNV-GL
IP koruma derecesi	IP20 ön yüz 'e uygunIEC 60529
koruyucu bakım	TH 'e uygunIEC 60068-2-30
iklimsel dayanım	'e uygunIACS E10 nemli sıcağa maruz kalma
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı	-40…60 °C 60…70 °C değer kaybı ile
çalışma yüksekliği	0...3000 m
yangına dayanıklılık	850 °C 'e uygunIEC 60695-2-1
alev geciktirici	V1 'e uygunUL 94
mekanik dayanıklılık	Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Şoklar kontaktör açık (11 msn için 8 Gn) Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) Şoklar kontaktör kapalı (11 msn için 10 Gn)
Yükseklik	127 mm
Genişlik	85 mm
Derinlik	186 mm
Ürün Ağırlığı	2,61 kg
