TÜKENDİ
Schneider Electric

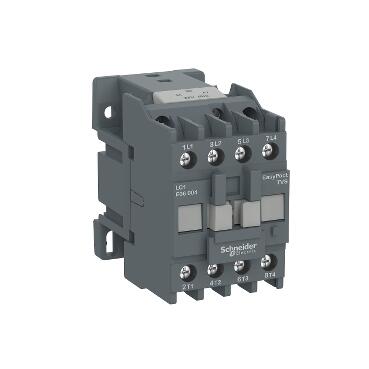

SCHNEIDER ELECTRIC LC1E25004M7 EASYPACT TVS KONTAKTÖR 4P(4 NA) AC1 415 V 40A 220 V AC BOBİN 3606480665325
Ürün Kodu : SCH-TM-LC1E25004M7
%58
İskonto
3.201,00 TL + KDV
1.344,42 TL + KDV
Kdv Dahil Fiyat : 1.613,30
KDV Dahildir.
TÜKENDİ
Stoklara girince haber ver
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
Seri Easy TeSys Ürün serisi Easy TeSys Control Ürün Ya da Bileşen Tipi Kontaktör Ürün Grubu LC1E kontaktör uygulaması Direnç yükü kullanım kategorisi AC-1 Kutup Tanımı 4P [Ue] nominal çalışma voltajı Güç devresi: <= 690 V AC 50/60 Hz [Ie] nominal çalışma akımı 40 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi kontrol devresi gerilimi 220 V AC 50/60 Hz kutup kontak düzenleme 4 NA [Ith] klasik açık hava termik akımı 40 A (at 55 °C) for güç devresi Irms nominal kapama kapasitesi 250 A at 440 V AC for güç devresi conforming to IEC 60947-4-1 nominal kesme kapasitesi 200 A at 440 V for güç devresi conforming to IEC 60947 [Icw] nominal kısa süreli dayanma akımı 240 A 40 °C - 10 s for güç devresi
120 A 40 °C - 60 s for güç devresi
50 A 40 °C - 600 s for güç devresiilgili sigorta değeri 40 A gG at <= 690 V coordination tip 1 for güç devresi conforming to IEC 60947-5-1 ortalama empedans 2,5 mOhm - Ith 40 A 50 Hz for güç devresi kutup başına güç dağılımı 1,6 W AC-3
3,2 W AC-1[Ui] nominal yalıtım voltajı 690 V 'e uygunIEC 60947-4-1 aşırı gerilim kategorisi III kirletme derecesi 3 [Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunIEC 60947 Mekanik dayanıklılık 10000000 cycles elektrik dayanıklılığı 1200000 cycles AC-3
350000 cycles AC-1kontrol devresi tipi AC -de 50/60 Hz kontrol devresi gerilim limitleri 0,85...1,1 Uc (-5…55 °C):çalışma 50/60 Hz
0,3...0,6 Uc (-5…55 °C):düşme 50/60 HzVA cinsinden kalkış gücü 95 VA 50 Hz cos phi 0,75 (at 20 °C)
95 VA 60 Hz cos phi 0,75 (at 20 °C)VA cinsinden tutma güç tüketimi 8,3 VA 50 Hz cos phi 0,3 (at 20 °C)
8,5 VA 60 Hz cos phi 0,3 (at 20 °C)ısı dağılımı 2…3 W for kontrol devresi çalışma süresi 12...22 msn kapanışta
4...19 msn açılıştaMaksimum çalışma hızı 1800 cyc/h -de <60 °C bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek Kablo uçlusıkma torku Kontrol devresi: 1,2 N.m
Güç devresi: 1,5 N.myalıtım direnci > 10 MOhm for kontrol devresi Montaj Desteği DIN rayı
Plakastandartlar EN/IEC 60947-1
EN/IEC 60947-4-1
EN/IEC 60947-5-1
GB/T 14048.1
GB/T 14048,4
GB/T 14048,5Ürün Sertifikaları CB Şeması
CCC
CE
EACIP koruma derecesi IP2X 'e uygunIEC 60529 koruyucu bakım TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -20…70 °C Uc'de
-60…80 °C storage
-5…55 °C çalışmaçalışma yüksekliği 3000 m olmadan yangına dayanıklılık 850 °C 'e uygunIEC 60695-2-1 mekanik dayanıklılık Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz)
Şoklar kontaktör kapalı (11 msn için 10 Gn)
Şoklar kontaktör açık (11 msn için 6 Gn)Yükseklik 64 mm Genişlik 56 mm Derinlik 93 mm Ürün Ağırlığı 0,52 kg
