Schneider Electric

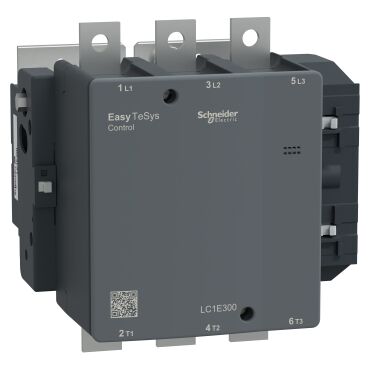

SCHNEIDER ELECTRIC LC1E300M5 EASYPACT TVS KONTAKTÖR 3P 300A 220VAC 50HZ 3606480323997

Ürün Kodu : SCH-TM-LC1E300M5
%58 İskonto
53.724,00 TL
22.564,08 TL
31.159,92 TL
KDV Dahildir.
TÜKENDİ Stoklara girince haber ver
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)
  • SeriEasy TeSys
    Ürün serisiEasy TeSys Control
    Ürün Ya da Bileşen TipiKontaktör
    Ürün GrubuLC1E
    kontaktör uygulamasıMotor kontrol
    Direnç yükü
    kullanım kategorisiAC-3
    AC-3e
    AC-1
    Kutup Tanımı3P
    [Ue] nominal çalışma voltajıGüç devresi: <= 690 V AC 50/60 Hz
    [Ie] nominal çalışma akımı300 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi
    265 A (at <55 °C) at <= 440 V AC AC-3e for güç devresi
    320 A (at <40 °C) at <= 440 V AC AC-1 for güç devresi
    kontrol devresi gerilimi220 V AC 50 Hz
    motor gücü kW90 kW at 220/230 V AC 50/60 Hz
    160 kW at 380/400 V AC 50/60 Hz
    160 kW at 415 V AC 50/60 Hz
    185 kW at 440 V AC 50/60 Hz
    200 kW at 500 V AC 50/60 Hz
    220 kW at 660/690 V AC 50/60 Hz
    kutup kontak düzenleme3 NA
    [Ith] klasik açık hava termik akımı320 A (at 40 °C) for güç devresi
    Irms nominal kapama kapasitesi3000 A at 440 V AC for güç devresi conforming to IEC 60947-4-1
    nominal kesme kapasitesi2400 A at 440 V for güç devresi conforming to IEC 60947
    [Icw] nominal kısa süreli dayanma akımı2650 A 40 °C - 10 s for güç devresi
    ilgili sigorta değeri10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1
    500 A gG at <= 690 V coordination tip 1 for güç devresi
    ortalama empedans0,3 mOhm - Ith 320 A 50 Hz for güç devresi
    kutup başına güç dağılımı27 W AC-3
    31 W AC-1
    [Ui] nominal yalıtım voltajı690 V 'e uygunIEC 60947-4-1
    aşırı gerilim kategorisiIII
    kirletme derecesi3
    [Uimp] nominal darbe dayanım voltajı8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
    Mekanik dayanıklılık5000000 cycles
    elektrik dayanıklılığı400000 cycles AC-1
    500000 cycles AC-3
    kontrol devresi tipiAC -de 50 Hz
    kontrol devresi gerilim limitleri0,85...1,1 Uc (-5…55 °C):çalışma 50 Hz
    0,35...0,55 Uc (-5…55 °C):düşme 50 Hz
    VA cinsinden kalkış gücü650 VA 50 Hz cos phi 0,9 (at 20 °C)
    650 VA 60 Hz cos phi 0,9 (at 20 °C)
    VA cinsinden tutma güç tüketimi10 VA 50 Hz cos phi 0,9 (at 20 °C)
    10 VA 60 Hz cos phi 0,9 (at 20 °C)
    ısı dağılımı8 W for kontrol devresi
    çalışma süresi40...65 msn kapanışta
    100...170 msn açılışta
    Maksimum çalışma hızı1200 cyc/h -de <55 °C
    bağlantılar - terminallerGüç devresi: pabuçlu kablo 1 1…4 mm² - external diameter: 240 mm - cable stiffness: esnek kablo uçsuz
    Güç devresi: çubuklar 2 1…4 mm² - cable stiffness: esnek kablo uçsuz - busbar cross section: 5 x 30 mm
    Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
    Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
    Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - external diameter: 240 mm - cable stiffness: katı kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz - busbar cross section: 5 x 30 mm
    sıkma torkuKontrol devresi: 1,2 N.m
    Güç devresi: 35 N.m
    minimum anahtarlama gerilimi17 V for kontrol devresi
    minimum anahtarlama akımı5 mA for kontrol devresi
    yalıtım direnci> 10 MOhm for kontrol devresi
    çakışmama süresi1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
    1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
    Montaj DesteğiPlaka
    standartlarEN/IEC 60947-1
    EN/IEC 60947-4-1
    EN/IEC 60947-5-1
    GB/T 14048.1
    GB/T 14048,4
    GB/T 14048,5
    Ürün SertifikalarıCB Şeması
    CCC
    CE
    EAC
    IP koruma derecesiIP00 'e uygunIEC 60529
    cihazın çevresindeki izin verilebilir ortam hava sıcaklığı-20…70 °C Uc'de
    -60…80 °C storage
    -5…55 °C çalışma
    çalışma yüksekliği3000 m olmadan
    yangına dayanıklılık850 °C 'e uygunIEC 60695-2-1
    mekanik dayanıklılıkTitreşimler kontaktör açık (1,5 Gn, 5...300 Hz)
    Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz)
    Şoklar kontaktör açık (11 msn için 6 Gn)
    Şoklar kontaktör kapalı (11 msn için 7 Gn)
    Yükseklik206 mm
    Genişlik213 mm
    Derinlik219 mm
    Ürün Ağırlığı8,5 kg
