SCHNEIDER ELECTRIC LC1E3201M5 EASYPACT TVS KONTAKTÖR 3P(3 NA) AC3 <= 440 V 32A 220 V AC BOBİN 3606480328671
Ürün Kodu : SCH-TM-LC1E3201M5
%64
İskonto
3.268,00 TL + KDV
1.176,48 TL + KDV
Kdv Dahil Fiyat : 1.411,78
2.509,82 TL
KDV Dahildir.
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-

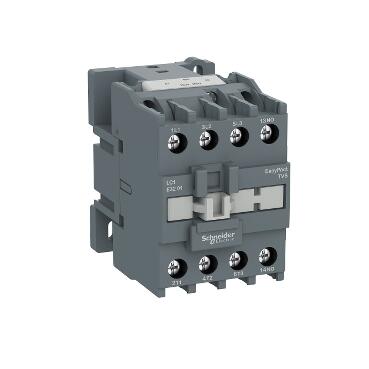

LC1E3201M5 SCHNEIDER ELECTRIC EASYPACT 32A 220V AC BOBİN
32A, 15kW@440V’a kadar motor uygulamaları için tasarlanmış 3 kutuplu Easy TeSys kontaktör, 220V 50Hz AC bobine ve 1NC dahili yardımcı kontağa sahiptir.
Güç ve kontrol bağlantıları vidalı kelepçelerle yapılır.
56 mm genişliğindeki kompakt tasarımı, saatte 1800 devire kadar standart çalışma hızlarını destekler.
AC-3 kategorisinde 1 milyon elektriksel çevrim ve 8 milyon mekanik çevrim ömrü ile yüksek güvenilirlik ve dayanıklılık sunar.
-5°C ila +55°C sıcaklık aralığında çalışabilir ve 3000 m yüksekliğe kadar performans kaybı yaşamadan DIN rayına monte edilebilir.
Multi standart sertifikalara (IEC, CCC, EAC) sahiptir ve Green Premium uyumluluğu ile RoHS/REACh standartlarına uygundur.
Ana Aralık Kolay Anlaşma Ürün Adı Easypact Tv'Ler Ürün Veya Bileşen Türü Kontaktör Cihaz Kısa Adı Lc1E Kontaktör Uygulaması Dirençli Yük Motor Kontrolü Kullanım Kategorisi Ac-1 Ac-3 Kutup Açıklaması 3P Güç Direği Temas Bileşimi 3 Hayır [Ue] Anma Çalışma Gerilimi Güç Devresi: <= 690 V Ac 50/60 Hz [Yani] Anma Çalışma Akımı 32 A (<55 °C'De) <= 440 V Ac-3'Te Güç Devresi İçin 50 A (<60 °C'De) Güç Devresi İçin <= 440 V Ac Ac-1 Motor Gücü Kw 220...230 V Ac'De 7,5 Kw 50/60 Hz 380...400 V'De 15 Kw 415 V'De 15 Kw 440 V'De 18,5 Kw 500 V'De 18,5 Kw 660...690 V'Ta Kontrol Devresi Tipi 50 Hz'De Ac [Uc] Kontrol Devresi Voltajı 220 V Ac 50 Hz Yükseklik 84 Mm Genişlik 56 Mm Derinlik 86 Mm Net Ağırlığı 0,45 Kg Renk Gri (Ral 7011) Tamamlayıcı Yardımcı Kontak Bileşimi 1 Nk [Uimp] Anma Darbe Dayanım Gerilimi Iec 60947'Ye Uygun Güç Devresine Bağlı Olmayan 6 Kv Bobin [Ui] Anma Yalıtım Gerilimi Iec 60947-4-1'E Uygun 690 V Aşırı Gerilim Kategorisi Iıı Irms Anma Kapasitesi Iec 60947-4-1'E Uygun Güç Devresi İçin 440 V Ac'De 320 A Anma Kesme Kapasitesi Iec 60947'Ye Uygun Güç Devresi İçin 440 V'Ta 256 A [Icw] Anma Kısa Süreli Dayanım Akımı 260 A 40 °C - 10 S Güç Devresi İçin 138 A 40 °C - 60 S Güç Devresi İçin 60 A 40 °C - 600 S Güç Devresi İçin İlişkili Sigorta Derecesi 10 A Gg <= 690 V Koordinasyon Tipi 1 İçin Iec 60947-5-1'E Uygun Kontrol Devresi İçin 63 A Gg <= 690 V Koordinasyon Tipi 1 Güç Devresi İçin Ortalama Empedans 2,5 Mohm - Güç Devresi İçin 50 A 50 Hz Kutup Başına Güç Kaybı 2 W Ac-3 5 W Ac-1 Kontrol Devresi Voltaj Limitleri Operasyonel: 50 Hz'De 0,85...1.1 Uc (<55 °C'De) Kayıp: 50 Hz'De 0,3...0,6 Uc (<55 °C'De) Operasyon Zamanı 12...22 Ms Kapanmada 4...19 Ms Açmada Mekanik Dayanıklılık 8000000 Döngü Maksimum İşletim Oranı 1800 Devir/Saat 60 °C Va'Da Ani Güç 95 Va 50 Hz Cos Phi 0,75 (20 °C'De) 95 Va 60 Hz Cos Phi 0,75 (20 °C'De) Va'Da Tutma Gücü Tüketimi 8,3 Va 50 Hz Cos Phi 0,3 (20 °C'De) 8,5 Va 60 Hz Cos Phi 0,3 (20 °C'De) Isı Dağılımı 2…3 W Kontrol Devresi İçin Minimum Anahtarlama Akımı Kontrol Devresi İçin 5 Ma Minimum Anahtarlama Gerilimi Kontrol Devresi İçin 17 V Örtüşmeyen Zaman Normalde Kapalı Ve Normalde Açık Kontağı Arasında Enerji Kesilmesi Garantili 1.5 Ms, Normalde Kapalı Ve Normalde Açık Kontağı Arasında Enerjisiz Kalma Garantisi Yalıtım Direnci > Kontrol Devresi İçin 10 Mohm Elektriksel Dayanıklılık 1000000 Döngü Ac-3 350000 Döngü Ac-1 Montaj Desteği Dın Ray Plakası Bağlantılar - Terminaller Kontrol Devresi: Vidalı Kelepçe Terminalleri 1 1…4 Mm² - Kablo Sertliği: Kablo Ucu Olmadan Esnek Kontrol Devresi: Vidalı Kelepçe Terminalleri 2 1…4 Mm² - Kablo Sertliği: Kablo Ucu Olmadan Esnek Kontrol Devresi: Vidalı Kelepçe Terminalleri 1 1…4 Mm² - Kablo Sertliği: Esnek Kablo Ucu İle Kontrol Devresi: Vidalı Kelepçe Terminalleri 2 1…2,5 Mm² - Kablo Sertliği: Kablo Ucu İle Esnek Kontrol Devresi: Vidalı Kelepçe Terminalleri 1 1…4 Mm² - Kablo Sertliği: Kablo Ucu Olmadan Katı Kontrol Devresi: Vidalı Kelepçe Terminaller 2 1…4 Mm² - Kablo Sertliği: Katı Kablo Ucu Olmadan Güç Devresi: Vida Kelepçesi Terminalleri 1 1,5…6 Mm² - Kablo Sertliği: Kablo Ucu Olmadan Katı Güç Devresi: Vidalı Kelepçe Terminalleri 2 1,5…6 Mm² - Kablo Sertliği: Kablo Ucu Olmadan Katı Güç Devresi: Vidalı Kelepçe Terminalleri 1 1…6 Mm² - Kablo Sertliği: Esnek Kablo Uçlu Güç Devresi: Vidalı Kelepçe Terminalleri 2 1…4 Mm² - Kablo Sertliği: Kablo Ucu İle Esnek Önerilen Sıkma Torku Kontrol Devresi: 1,2 Nm Güç Devresi: 2,1 Nm Maksimum Sıkma Torku Kontrol Devresi: 1.4 Nm Güç Devresi: 2.3 Nm Çevre Standartlar Iec 60947-4-1 Iec 60947-1 Iec 60947-5-1 Ürün Sertifikaları Eac Ce Ip Koruma Derecesi Iec 60529'A Uygun Ip2X Koruyucu Tedavi Th (Kirlilik Derecesi 3) Iec 60068-2-30 Test Db'Ye Uygundur Kirlilik Derecesi 3 Çalışma İçin Ortam Hava Sıcaklığı -5…55 °C Depolama İçin Ortam Hava Sıcaklığı -60…80 °C Cihaz Çevresinde İzin Verilen Ortam Hava Sıcaklığı Uc'De -20…70 °C Çalışma Yüksekliği 3000 M Güç Kaybı Olmadan Yangına Dayanıklılık 850 °C, Iec 60695-2-1'E Uygundur Mekanik Sağlamlık Titreşim Kontaktörü Açık: 1.5 Gn, 5...300 Hz Titreşim Kontaktörü Kapalı: 3 Gn, 5...300 Hz Şok Kontaktörü Kapalı: 11 Ms İçin 10 Gn Şok Kontaktörü Açık: 11 Ms İçin 6 Gn Paketleme Üniteleri Paket Birim Tipi 1 Pce Paket 1'Deki Birim Sayısı 1 Paket 1 Ağırlık 443 Gr Paket 1 Yükseklik 9,2 Cm Paket 1 Genişlik 5,8 Cm Paket 1 Uzunluk 8,5 Cm Paket Birim Tipi 2 S02 Paket 2'Deki Birim Sayısı 24 Paket 2 Ağırlık 11,1 Kg Paket 2 Yükseklik 15 Cm Paket 2 Genişliği 30 Cm Paket 2 Uzunluk 40 Cm
İade Kabulu: İade edilen ürünlerin kutusu ambalajı zarar görmemiş, yeniden satılabilir kullanılabilir ve satışa hazır olması halinde iadeler kabul edilir.
İade Reddi: Ürünün kutusu ambalajı açılmış ve montajı yapılmış ürünlerin iadesi kesinlikle kabul edilmemektedir.
Teslimat: 15:00' a kadar yapılan siparişler aynı gün kargoya teslim edilir.
