Schneider Electric

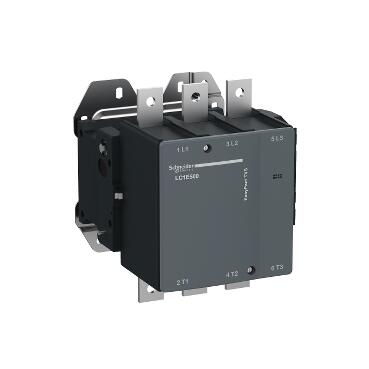

SCHNEIDER ELECTRIC LC1E500M7 EASYPACT TVS KONTAKTÖR 3P(3 NA) AC3 <= 440 V 500A 220 V AC BOBİN 3606480567650

Ürün Kodu : SCH-TM-LC1E500M7
%58 İskonto
123.255,00 TL + KDV
51.767,10 TL + KDV
Kdv Dahil Fiyat : 62.120,52
85.785,48 TL
KDV Dahildir.
TÜKENDİ Stoklara girince haber ver
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)
  • SeriEasy TeSys
    Ürün serisiEasy TeSys Control
    Ürün Ya da Bileşen TipiKontaktör
    Ürün GrubuLC1E
    kontaktör uygulamasıMotor kontrol
    Direnç yükü
    kullanım kategorisiAC-3
    AC-3e
    AC-1
    Kutup Tanımı3P
    [Ue] nominal çalışma voltajıGüç devresi: <= 690 V AC 50/60 Hz
    [Ie] nominal çalışma akımı500 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi
    400 A (at <55 °C) at <= 440 V AC AC-3e for güç devresi
    700 A (at <40 °C) at <= 440 V AC AC-1 for güç devresi
    kontrol devresi gerilimi220 V AC 50/60 Hz
    motor gücü kW147 kW at 220/230 V AC 50/60 Hz
    250 kW at 380/400 V AC
    280 kW at 415 V AC
    295 kW at 440 V AC
    335 kW at 500 V AC
    355 kW at 660/690 V AC
    kutup kontak düzenleme3 NA
    [Ith] klasik açık hava termik akımı700 A (at 40 °C) for güç devresi
    Irms nominal kapama kapasitesi5000 A at 440 V AC for güç devresi conforming to IEC 60947-4-1
    nominal kesme kapasitesi4000 A at 440 V for güç devresi conforming to IEC 60947
    [Icw] nominal kısa süreli dayanma akımı4200 A 40 °C - 10 s for güç devresi
    ilgili sigorta değeri10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1
    800 A gG at <= 690 V coordination tip 1 for güç devresi
    ortalama empedans0,18 mOhm - Ith 700 A 50 Hz for güç devresi
    kutup başına güç dağılımı45 W AC-3
    88 W AC-1
    [Ui] nominal yalıtım voltajı690 V 'e uygunIEC 60947-4-1
    aşırı gerilim kategorisiIII
    kirletme derecesi3
    [Uimp] nominal darbe dayanım voltajı8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
    Mekanik dayanıklılık4000000 cycles
    elektrik dayanıklılığı250000 cycles AC-1
    600000 cycles AC-3
    kontrol devresi tipiAC -de 50/60 Hz
    kontrol devresi gerilim limitleri0,85...1,1 Uc (-5…55 °C):çalışma 50/60 Hz
    0,35...0,5 Uc (-5…55 °C):düşme 50/60 Hz
    VA cinsinden kalkış gücü1100 VA 50 Hz cos phi 0,9 (at 20 °C)
    1100 VA 60 Hz cos phi 0,9 (at 20 °C)
    VA cinsinden tutma güç tüketimi18 VA 50 Hz cos phi 0,9 (at 20 °C)
    18 VA 60 Hz cos phi 0,9 (at 20 °C)
    ısı dağılımı18 W for kontrol devresi
    18 W
    çalışma süresi100...170 msn açılışta
    40...75 msn kapanışta
    Maksimum çalışma hızı2400 cyc/h -de <55 °C
    bağlantılar - terminallerGüç devresi: pabuçlu kablo 2 1…4 mm² - external diameter: 240 mm - cable stiffness: esnek kablo uçsuz
    Güç devresi: çubuklar 2 1…4 mm² - cable stiffness: esnek kablo uçsuz - busbar cross section: 40 x 5 mm
    Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
    Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
    Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - external diameter: 240 mm - cable stiffness: katı kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz - busbar cross section: 40 x 5 mm
    sıkma torkuKontrol devresi: 1,2 N.m
    Güç devresi: 35 N.m
    minimum anahtarlama gerilimi17 V for kontrol devresi
    minimum anahtarlama akımı5 mA for kontrol devresi
    yalıtım direnci> 10 MOhm for kontrol devresi
    çakışmama süresi1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
    1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
    Montaj DesteğiPlaka
    standartlarEN/IEC 60947-1
    EN/IEC 60947-4-1
    EN/IEC 60947-5-1
    GB/T 14048.1
    GB/T 14048,4
    GB/T 14048,5
    Ürün SertifikalarıCB Şeması
    CCC
    CE
    EAC
    IP koruma derecesiIP00 'e uygunIEC 60529
    cihazın çevresindeki izin verilebilir ortam hava sıcaklığı-20…70 °C Uc'de
    -60…80 °C storage
    -5…55 °C çalışma
    çalışma yüksekliği3000 m olmadan
    yangına dayanıklılık850 °C 'e uygunIEC 60695-2-1
    mekanik dayanıklılıkŞoklar kontaktör kapalı (11 msn için 15 Gn)
    Titreşimler kontaktör açık (2 Gn, 5...300 Hz)
    Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz)
    Şoklar kontaktör açık (11 msn için 9 Gn)
    Yükseklik400 mm
    Genişlik233 mm
    Derinlik232 mm
    Ürün Ağırlığı11,35 kg
