Schneider Electric

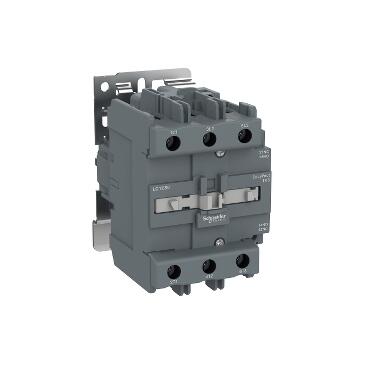

SCHNEIDER ELECTRIC LC1E95B5 EASYPACT TVS KONTAKTÖR 3P(3 NA) AC3 <= 440 V 95A 24 V AC BOBİN 3606480339394

Ürün Kodu : SCH-TM-LC1E95B5
%58 İskonto
13.310,00 TL + KDV
5.590,20 TL + KDV
Kdv Dahil Fiyat : 6.708,24
KDV Dahildir.
TÜKENDİ Stoklara girince haber ver
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)
  • SeriEasy TeSys
    Ürün serisiEasy TeSys Control
    Ürün Ya da Bileşen TipiKontaktör
    Ürün GrubuLC1E
    kontaktör uygulamasıMotor kontrol
    Direnç yükü
    kullanım kategorisiAC-3
    AC-3e
    AC-1
    Kutup Tanımı3P
    [Ue] nominal çalışma voltajıGüç devresi: <= 690 V AC 50/60 Hz
    [Ie] nominal çalışma akımı95 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi
    95 A (at <55 °C) at <= 440 V AC AC-3e for güç devresi
    125 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi
    kontrol devresi gerilimi24 V AC 50 Hz
    motor gücü kW22 kW at 220/230 V AC
    45 kW at 380/400 V AC
    45 kW at 415/440 V AC
    45 kW at 500 V AC 50/60 Hz
    45 kW at 660/690 V AC
    55 kW at 660...690 V
    kutup kontak düzenleme3 NA
    [Ith] klasik açık hava termik akımı120 A (at 55 °C) for güç devresi
    Irms nominal kapama kapasitesi1140 A at 440 V AC for güç devresi conforming to IEC 60947-4-1
    nominal kesme kapasitesi807,5 A at 440 V for güç devresi conforming to IEC 60947
    [Icw] nominal kısa süreli dayanma akımı800 A 40 °C - 10 s for güç devresi
    400 A 40 °C - 60 s for güç devresi
    135 A 40 °C - 600 s for güç devresi
    ilgili sigorta değeri10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1
    160 A gG at <= 690 V coordination tip 1 for güç devresi
    ortalama empedans0,8 mOhm - Ith 120 A 50 Hz for güç devresi
    kutup başına güç dağılımı7,2 W AC-3
    12 W AC-1
    [Ui] nominal yalıtım voltajı690 V 'e uygunIEC 60947-4-1
    aşırı gerilim kategorisiIII
    kirletme derecesi3
    [Uimp] nominal darbe dayanım voltajı6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
    Mekanik dayanıklılık3000000 cycles
    elektrik dayanıklılığı900000 cycles AC-3
    350000 cycles AC-1
    kontrol devresi tipiAC -de 50 Hz
    kontrol devresi gerilim limitleri0,85...1,1 Uc (-5…55 °C):çalışma 50 Hz
    0,3...0,6 Uc (-5…55 °C):düşme 50 Hz
    VA cinsinden kalkış gücü200 VA 50 Hz cos phi 0,75 (at 20 °C)
    220 VA 60 Hz cos phi 0,75 (at 20 °C)
    VA cinsinden tutma güç tüketimi22 VA 60 Hz cos phi 0,3 (at 20 °C)
    20 VA 50 Hz cos phi 0,3 (at 20 °C)
    ısı dağılımı6…10 W for kontrol devresi
    çalışma süresi20...35 msn kapanışta
    6...30 ms açılışta
    Maksimum çalışma hızı1200 cyc/h -de <60 °C
    bağlantılar - terminallerGüç devresi: vida kelepçesi terminalleri 1 4…50 mm² - cable stiffness: esnek kablo uçsuz
    Güç devresi: vida kelepçesi terminalleri 2 4…16 mm² - cable stiffness: esnek kablo uçsuz
    Güç devresi: vida kelepçesi terminalleri 1 4…25 mm² - cable stiffness: esnek Kablo uçlu
    Güç devresi: vida kelepçesi terminalleri 2 4…50 mm² - cable stiffness: esnek Kablo uçlu
    Güç devresi: vida kelepçesi terminalleri 1 4…25 mm² - cable stiffness: katı kablo uçsuz
    Güç devresi: vida kelepçesi terminalleri 2 4…50 mm² - cable stiffness: katı kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
    Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek Kablo uçlu
    Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
    sıkma torkuKontrol devresi: 1,2 N.m
    Güç devresi: 12 N.m
    yardımcı kontak düzenleme1 NA + 1 NK
    minimum anahtarlama gerilimi17 V for kontrol devresi
    minimum anahtarlama akımı5 mA for kontrol devresi
    yalıtım direnci> 10 MOhm for kontrol devresi
    çakışmama süresi1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
    1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
    Montaj DesteğiDIN rayı
    Plaka
    standartlarEN/IEC 60947-1
    EN/IEC 60947-4-1
    EN/IEC 60947-5-1
    GB/T 14048.1
    GB/T 14048,4
    GB/T 14048,5
    EN/IEC 60335-1:Clause 30.2
    EN/IEC 60335-2-40:Annex JJ
    Ürün SertifikalarıCB Şeması
    CCC
    CE
    EAC
    IP koruma derecesiIP2X 'e uygunIEC 60529
    koruyucu bakımTH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30
    cihazın çevresindeki izin verilebilir ortam hava sıcaklığı-20…70 °C Uc'de
    -60…80 °C storage
    -5…55 °C çalışma
    çalışma yüksekliği3000 m olmadan
    yangına dayanıklılık850 °C 'e uygunIEC 60695-2-1
    mekanik dayanıklılıkTitreşimler kontaktör açık (1,5 Gn, 5...300 Hz)
    Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz)
    Şoklar kontaktör açık (11 msn için 6 Gn)
    Şoklar kontaktör kapalı (11 msn için 7 Gn)
    Yükseklik127 mm
    Genişlik85 mm
    Derinlik121 mm
    Ürün Ağırlığı1,52 kg
    Schneider Electric Kontaktör
