| Aralık | Tesys |

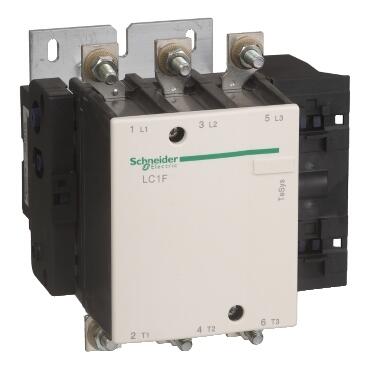

| Ürün Adı | Tesys F |
| Ürün Veya Bileşen Türü | Kontaktör |
| Cihaz Kısa Adı | Lc1F |
| Kontaktör Uygulaması | Dirençli Yük |
| Motor Kontrolü |
| Kullanım Kategorisi | Aç-3 |
| Aç-4 |
| Aç-1 |
| Kutup Açıklaması | 3P |
| Güç Direği Temas Bileşimi | 3 Hayır |
| [Yani] Anma Çalışma Akımı | 200 A (<40 °C'De) <= 440 V Ac-1'De |
| 115 A (<55 °C'De) <= 440 V Ac-3'Te |
| Motor Gücü Kw | 55 Kw 380...400 V Ac 50/60 Hz (Ac-3) |
| 415 V Ac 50/60 Hz (Ac-3) |
| 59 Kw 440 V Ac 50/60 Hz (Ac-3) |
| 75 500 V Ac'De Kw 50/60 Hz (Ac-3) |
| 660...690 V Ac'De 80 Kw 50/60 Hz (Ac-3) |
| 220...230 V Ac'De 30 Kw 50/60 Hz (Ac- 3) |
| 400 V Ac 50/60 Hz'De 18,5 Kw (Ac-4) |
| [Uc] Kontrol Devresi Voltajı | 48 V Ac 40...400 Hz |
| Tamamlayıcı | |
| [Uimp] Anma Darbe Dayanım Gerilimi | 8 Kv |
| Aşırı Gerilim Kategorisi | Iıı |
| [Ith] Geleneksel Serbest Hava Termal Akımı | 200 A (40 °C'De) |
| Anma Kesme Kapasitesi | Iec 60947-4-1'E Uygun 920 A |
| [Icw] Anma Kısa Süreli Dayanım Akımı | 1100 A 40 °C - 10 Sn |
| 640 A 40 °C - 30 Sn |
| 520 A 40 °C - 1 Dk |
| 400 A 40 °C - 3 Dk |
| 320 A 40 °C - 10 Dk |
| İlişkili Sigorta Derecesi | <= 440 V'Ta 125 A Am <= 440 V'Ta |
| 200 A Gg |
| Ortalama Empedans | 0,37 Mohm - Ith 200 A 50 Hz |
| [Ui] Anma Yalıtım Gerilimi | 1000 V, Iec 60947-4-1'E Uygun |
| 1500 V, Vde 0110 Grup C'Ye Uygun |
| Kutup Başına Güç Kaybı | 15 W Ac-1 |
| 5 W Ac-3 |
| Montaj Desteği | Plaka |
| Standartlar | Iec 60947-4-1 |
| Jıs C8201-4-1 |
| En 60947-1 |
| Iec 60947-1 |
| En 60947-4-1 |
| Ürün Sertifikaları | Cb |
| Rmros |
| Rına |
| Bv |
| Abs |
| Ccc |
| Ul |
| Lros (Lloyds Nakliye Kaydı) |
| Dnv |
| Bağlantılar - Terminaller | Güç Devresi: Bara 2 Kablo(Lar) - Bara Kesiti: 20 X 3 Mm |
| Güç Devresi: Pabuç Halkalı Terminaller 1 Kablo(Lar) 95 Mm² |
| Güç Devresi: Konnektör 1 Kablo(Lar) 95 Mm² |
| Kontrol Devresi: Vidalı Kelepçe Terminalleri 1 Kablo(Lar) 1…4 Mm²Kablo Ucu Olmadan Esnek |
| Kontrol Devresi: Vida Kelepçesi Terminalleri 2 Kablo(Lar) 1…4 Mm²Kablo Ucu Olmadan Esnek |
| Kontrol Devresi: Vida Kelepçesi Terminalleri 1 Kablo(Lar) 1…4 Mm²Kablo Uçlu Esnek |
| Kontrol Devresi: Vidalı Kelepçe Terminalleri 2 Kablo(Lar) 1…2,5 Mm²Esnek Kablo Uçlu |
| Kontrol Devresi: Vidalı Kelepçe Terminalleri 1 Kablo(Lar) 1…4 Mm²Katı Kablo Ucu Olmadan |
| Kontrol Devresi: Vidalı Kelepçe Terminalleri 2 Kablo(Lar) 1…4 Mm²Kablosuz Katı Uç |
| Güç Devresi: Cıvatalı Bağlantı |
| Sıkma Torku | Güç Devresi: 10 Nm |
| Kontrol Devresi: 1,2 Nm |
| Kontrol Devresi Voltaj Limitleri | Operasyonel: 0.85...1.1 Uc 40...400 Hz (55 °C'De) |
| Kayıp: 0.35...0.55 Uc 40...400 Hz (55 °C'De) |
| Va'Da Ani Güç | 770 Va 40...400 Hz Cos Phi 0,9 (20 °C'De) |
| Va'Da Tutma Gücü Tüketimi | 8.1 Va 40...400 Hz Cos Phi 0,9 (20 °C'De) |
| Isı Dağılımı | 5,9…7,2 W |
| Operasyon Zamanı | 35 Ms Kapama (Uc'De) |
| 130 Ms Açma (Uc'De) |
| Mekanik Dayanıklılık | 10 Döngü |
| Maksimum İşletim Oranı | 2400 Devir/Saat 55 °C |
| Uyumluluk Kodu | Lc1F |
| Çevre | |
| Ip Koruma Derecesi | Iec 60529'A Uygun |
| Örtülü Ip2X Ön Yüz Vde 0106'Ya Uygun Örtülü Ip2X Ön Yüz |
| Koruyucu Tedavi | Ns |
| Çalışma İçin Ortam Hava Sıcaklığı | -40…60 °C |
| Depolama İçin Ortam Hava Sıcaklığı | -60…80 °C |
| Cihaz Çevresinde İzin Verilen Ortam Hava Sıcaklığı | 60…70 °C Uc'De |
| Çalışma Yüksekliği | 3000 M Güç Kaybı Olmadan |
| Boy Uzunluğu | 162 Mm |
| Genişlik | 163.3 Mm |
| Derinlik | 171 Mm |
| Net Ağırlık | 3,43 Kg |
| Paketleme Üniteleri | |
| Paket Birim Tipi 1 | Pce |
| Paket 1'Deki Birim Sayısı | 1 |
| Paket 1 Ağırlık | 4.182 Kg |
| Paket 1 Yükseklik | 20,5 Cm |
| Paket 1 Genişlik | 19 Cm |
| Paket 1 Uzunluk | 24 Cm |
