Ana | |
Aralık | TeSys
|

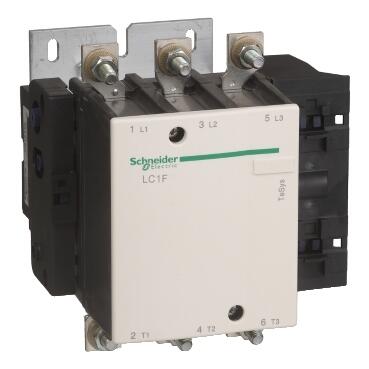

Ürün adı | TeSys F
|
ürün veya bileşen türü | kontaktör
|
cihaz kısa adı | LC1F
|
kontaktör uygulaması | Dirençli yük
|
| Motor kontrolü |
kullanım kategorisi | AÇ-3
|
| AÇ-4 |
| AÇ-1 |
kutup açıklaması | 3P
|
güç direği temas bileşimi | 3 HAYIR
|
[Ue] anma çalışma gerilimi | <= 460 V DC
|
| <= 690 V AC 50/60 Hz |
[yani] anma çalışma akımı | 275 A (<40 °C'de) <= 440 V AC-1'de
|
| 185 A (<55 °C'de) <= 440 V AC-3'te |
motor gücü kW | 380...400 V AC'de 90 kW 50/60 Hz (AC-3)
|
| 415 V AC'de 100 kW 50/60 Hz (AC-3) |
| 440 V AC'de 100 kW 50/60 Hz (AC-3) |
| 110 500 V AC'de kW 50/60 Hz (AC-3) |
| 660...690 V AC'de 110 kW 50/60 Hz (AC-3) |
| 55 kW 220...230 V AC 50/60 Hz (AC-) 3) |
| 400 V AC 50/60 Hz'de 33 kW (AC-4) |
[Uc] kontrol devresi voltajı | 380 V AC 40...400 Hz
|
Tamamlayıcı | |
[Uimp] anma darbe dayanım gerilimi | 8 kV
|
aşırı gerilim kategorisi | III
|
[Ith] geleneksel serbest hava termal akımı | 275 A (40 °C'de)
|
anma kesme kapasitesi | IEC 60947-4-1'e uygun 1480 A
|
[Icw] anma kısa süreli dayanım akımı | 1500 A 40 °C - 10 sn
|
| 920 A 40 °C - 30 sn |
| 740 A 40 °C - 1 dk |
| 500 A 40 °C - 3 dk |
| 400 A 40 °C - 10 dk |
ilişkili sigorta derecesi | <= 440 V'de 200 A aM <= 440 V'de
|
| 315 A gG |
ortalama empedans | 0,33 mOhm - Ith 275 A 50 Hz
|
[Ui] anma yalıtım gerilimi | 1000 V, IEC 60947-4-1'e uygun
|
| 1500 V, VDE 0110 grup C'ye uygun |
kutup başına güç kaybı | 12 W AC-3
|
| 25 W AC-1 |
montaj desteği | Tabak
|
standartlar | EN 60947-1
|
| IEC 60947-1 |
| IEC 60947-4-1 |
| JIS C8201-4-1 |
| EN 60947-4-1 |
ürün sertifikaları | RINA
|
| LROS (Lloyds nakliye kaydı) |
| DNV |
| BV |
| ABS |
| CCC |
| RMRoS |
| UL |
| CB |
bağlantılar - terminaller | Kontrol devresi: vidalı kelepçe terminalleri 1 kablo(lar) 1…4 mm²kablo ucu olmadan esnek
|
| Kontrol devresi: vidalı kelepçe terminalleri 2 kablo(lar) 1…4 mm²esnek kablo ucu olmadan |
| Kontrol devresi: vidalı kelepçe terminalleri 1 kablo(lar) 1…4 mm²kablo uçlu esnek |
| Kontrol devresi: vidalı kelepçe terminalleri 2 kablo(lar) 1…2,5 mm²kablo uçlu esnek |
| Kontrol devresi: vidalı kelepçe terminalleri 1 kablo(lar) 1…4 mm²katı kablo ucu olmadan |
| Kontrol devresi: vidalı kelepçe terminalleri 2 kablo(lar) ) 1…4 mm²kablo uçsuz |
| Güç devresi: bara 2 kablo(lar) - bara kesiti: 25 x 3 mm |
| Güç devresi: pabuç halkalı terminaller 1 kablo(lar) 150 mm² |
| Güç devresi: konnektör 1 kablo(lar) 150 mm² |
| Güç devresi: cıvatalı bağlantı |
sıkma torku | Kontrol devresi: 1,2 Nm
|
| Güç devresi: 18 Nm |
kontrol devresi voltaj limitleri | Operasyonel: 0.85...1.1 Uc 40...400 Hz (55 °C'de)
|
| Kayıp: 0.35...0.55 Uc 40...400 Hz (55 °C'de) |
VA'da ani güç | 1070 VA 40...400 Hz cos phi 0,9 (20 °C'de)
|
VA'da tutma gücü tüketimi | 9,9 VA 40...400 Hz cos phi 0,9 (20 °C'de)
|
ısı dağılımı | 8…9,8 W
|
Operasyon zamanı | 35 ms kapama (Uc'de)
|
| 130 ms açma (Uc'de) |
mekanik dayanıklılık | 10 Döngü
|
maksimum işletim oranı | 2400 devir/saat 55 °C
|
uyumluluk kodu | LC1F
|
Çevre | |
IP koruma derecesi | IEC 60529'a uygun
|
| örtülü IP2x ön yüz VDE 0106'ya uygun örtülü IP2x ön yüz |
koruyucu tedavi | TH
|
çalışma için ortam hava sıcaklığı | -5…55 °C
|
depolama için ortam hava sıcaklığı | -60…80 °C
|
cihaz çevresinde izin verilen ortam hava sıcaklığı | -40…70 °C
|
Çalışma Yüksekliği | 3000 m güç kaybı olmadan
|
yükseklik | 174 mm
|
Genişlik | 168,5 mm
|
derinlik | 181 mm
|
net ağırlığı | 4,65 kg
|
Paketleme Üniteleri | |
Paket Birim Tipi 1 | PCE
|
Paket 1'deki Birim Sayısı | 1
|
Paket 1 Ağırlık | 5.112 kg
|
Paket 1 Yükseklik | 20 santimetre
|
Paket 1 genişlik | 22 cm
|
Paket 1 Uzunluk | 24 cm
|
