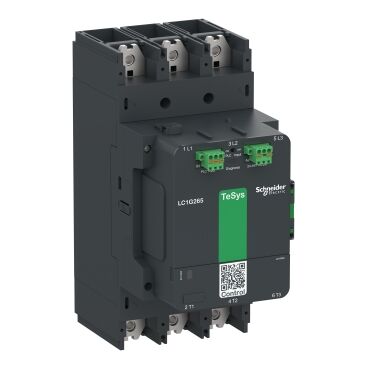

SCHNEIDER ELECTRIC LC1G500EHEA TESYS GİGA KONTAKTÖR TESYSG500 3P İLERİ SEVİYE 48-130V ACDC 3606481922397

Ürün Kodu : SCH-TM-LC1G500EHEA
%61 İskonto
227.568,00 TL
88.751,52 TL
138.816,48 TL
KDV Dahildir.
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)
  • SeriTeSys
    Ürün serisiTeSys Giga
    Ürün Ya da Bileşen TipiKontaktör
    Ürün GrubuLC1G
    kontaktör uygulamasıGüç değiştirme
    Motor kontrol
    kullanım kategorisiAC-1
    AC-3
    AC-3e
    AC-4
    AC-5a
    AC-5b
    AC-6a
    AC-6B
    AC-8b
    AC-8a
    DC-1
    DC-3
    DC-5
    Kutup Tanımı3P
    [Ue] nominal çalışma voltajı<= 1000 V AC 50/60 Hz
    <= 460 V DC
    [Ie] nominal çalışma akımı700 A (at <40 °C) at <= 1000 V AC-1
    500 A (at <60 °C) at <= 440 V AC-3
    kontrol devresi gerilimi48...130 V AC 50/60 Hz
    48...130 V DC
    kontrol devresi gerilim limitleriÇalışma: 0.8 Uc Min...1.1 Uc Max (at <60 °C)
    Düşme: 0.1 Uc Max...0.45 Uc Min (at <60 °C)
    [Uimp] nominal darbe dayanım voltajı8 kV
    aşırı gerilim kategorisiIII
    [Ith] klasik açık hava termik akımı700 A (at 40 °C)
    nominal kesme kapasitesi4600 A at 440 V
    [Icw] nominal kısa süreli dayanma akımı4,0 kA - 10 s
    2,8 kA - 30 s
    2,2 kA - 1 min
    1,5 kA - 3 min
    1,2 kA - 10 min
    ilgili sigorta değeri500 A aM at <= 440 V for motor
    400 A aM at <= 690 V for motor
    800 A gG at <= 690 V
    600 A UL Type L at <= 600 V
    ortalama empedans0,00008 Ohm
    [Ui] nominal yalıtım voltajı1000 V
    kutup başına güç dağılımı40 W AC-1 - Ith 700 A
    20 W AC-3 - Ith 500 A
    uyumluluk koduLC1G
    kutup kontak düzenleme3 NA
    yardımcı kontak düzenleme1 NA + 1 NK
    motor gücü kW147 kW at 230 V AC 50/60 Hz (AC-3e)
    250 kW at 400 V AC 50/60 Hz (AC-3e)
    250 kW at 415 V AC 50/60 Hz (AC-3e)
    280 kW at 440 V AC 50/60 Hz (AC-3e)
    315 kW at 500 V AC 50/60 Hz (AC-3e)
    355 kW at 690 V AC 50/60 Hz (AC-3e)
    335 kW at 1000 V AC 50/60 Hz (AC-3e)
    160 kW at 230 V AC 50/60 Hz (AC-3)
    250 kW at 400 V AC 50/60 Hz (AC-3)
    250 kW at 415 V AC 50/60 Hz (AC-3)
    315 kW at 440 V AC 50/60 Hz (AC-3)
    355 kW at 500 V AC 50/60 Hz (AC-3)
    355 kW at 690 V AC 50/60 Hz (AC-3)
    335 kW at 1000 V AC 50/60 Hz (AC-3)
    150 kW at 230 V AC 50/60 Hz (AC-4)
    250 kW at 400 V AC 50/60 Hz (AC-4)
    250 kW at 415 V AC 50/60 Hz (AC-4)
    295 kW at 440 V AC 50/60 Hz (AC-4)
    295 kW at 500 V AC 50/60 Hz (AC-4)
    355 kW at 690 V AC 50/60 Hz (AC-4)
    280 kW at 1000 V AC 50/60 Hz (AC-4)
    motor gücü hp150 hp at 200/208 V 60 Hz
    200 hp at 230/240 V 60 Hz
    400 hp at 460/480 V 60 Hz
    450 hp at 575/600 V 60 Hz
    Irms nominal kapama kapasitesi5090 A at 440 V
    bobin teknolojisiYerleşik çift yönlü tepe noktası sınırlaması
    güvenlik güvenilirlik düzeyiB10d = 400000 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
    B10d = 3000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
    mekanik dayanıklılık8 Mcycles
    inrush power in VA (50/60 Hz, AC)450 VA
    inrush power in W (DC)360 W
    hold-in power consumption in VA (50/60 Hz, AC)11,7 VA
    hold-in power consumption in W (DC)8,3 W
    çalışma süresi40...70 ms kapama
    15...50 ms açma
    Maksimum çalışma hızı600 cyc/h AC-3
    600 cyc/h AC-3e
    300 cyc/h AC-1
    150 cyc/h AC-4
    bağlantılar - terminallerGüç devresi: çubuk 2 - busbar cross section: 32 x 10 mm
    Güç devresi: pabuç-halka terminalleri 1 185 mm²
    Güç devresi: Civatalı bağlantı
    Kontrol devresi: itme 1 0,2…2,5 mm² - cable stiffness: sabit damarlı kablo uçsuz
    Kontrol devresi: itme 1 0,25…2,5 mm² - cable stiffness: esnek Kablo uçlu
    Kontrol devresi: itme 2 0,5…1,0 mm² Kablo uçlu
    Kontrol devresi: itme 0,75…2,5 mm² - cable stiffness: sabit damarlı kablo uçsuz
    Kontrol devresi: itme 0,75…2,5 mm² - cable stiffness: esnek Kablo uçlu
    bağlantı aralığı45 mm
    Montaj DesteğiPlaka
    standartlarEN/IEC 60947-4-1
    EN/IEC 60947-5-1
    UL 60947-4-1
    CSA C22.2 No 60947-4-1
    JIS C8201-4-1
    JIS C8201-5-1
    IEC 60335-1:Clause 30.2
    IEC 60335-2-40:Annex JJ
    UL 60335-1
    UL 60335-2-40:Annex JJ
    Ürün SertifikalarıCB Şeması
    CCC
    cULus
    EAC
    CE
    UKCA
    DNV-GL'den EU-RO-MR
    sıkma torku35 N.m
    Yükseklik290 mm
    Genişlik140 mm
    Derinlik226 mm
    Ürün Ağırlığı7,8 kg
    IP koruma derecesiIP2X ön yüz kaplar ile 'e uygunIEC 60529
    IP2X ön yüz kaplar ile 'e uygunVDE 0106
    Nominal Çalışma Ortam Sıcaklığı-25…60 °C
    Depolama Ortam Koşulları-60…80 °C
    mekanik dayanıklılıkTitreşimler 5…300 Hz 2 gn contactor open
    Titreşimler 5…300 Hz 4 gn contactor closed
    Şoklar 10 gn 11 ms contactor open
    Şoklar 15 gn 11 ms contactor closed
    renkKoyu gri
    koruyucu bakımTH
    cihazın çevresindeki izin verilebilir ortam hava sıcaklığı-40…70 °C Uc'de
