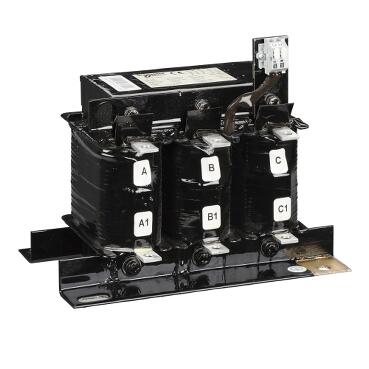

  • SCHNEIDER ELECTRIC LVR14250A40T POWERLOGIC 25 KVAR %14 HARMONİK FİLTRE REAKTÖRÜ

    Schneider Electric LVR14250A40T PowerLogic PFC harmonik önleyici reaktör, harmonik bozulmanın belirgin olduğu kompanzasyon sistemlerinde kondansatör kademesini rezonans ve aşırı akım etkilerine karşı desteklemek amacıyla tasarlanır.

    Model; 25 kVAr güç, 400 V gerilim ve 50 Hz şebeke frekansının yanı sıra 135 Hz ayar frekansı, 2,7 ayar sırası ve yüzde 14 bağıl empedans değerleriyle tanımlanır.

    Kondansatörle seri devre oluşturan reaktör, kompanzasyon kolunun rezonans frekansını aşağı çekerek harmonik akımların kondansatör üzerinde büyümesini sınırlamaya yardımcı olur.

    Yüzde 14 reaktör oranı ve 135 Hz ayarı, daha düşük ayar frekansı gerektiren projeler için ayırt edici bir seçim noktasıdır; ancak uygunluk mutlaka tesisin ölçülen harmonik spektrumuna göre değerlendirilmelidir.

    Ürün; sürücüler, doğrultucular, UPS cihazları, kaynak ekipmanları ve diğer doğrusal olmayan yüklerin kullanıldığı sanayi tesisleri ile ticari yapılardaki güç faktörü düzeltme panolarında değerlendirilebilir.

    Dikey sargı tasarımı, oluşan ısının dağıtılmasına yardımcı olur ve doğru havalandırılmış pano düzenini destekler.

    Ana
    AralıkVarplus
    Cihaz Kısa AdıDoktor
    Ürün Veya Bileşen TürüAyarsız Reaktör
    Ağ Frekansı50 Hz
    Reaktif Güç Derecesi400 V Ac 50 Hz İçin 25 Kvar
    Şebeke Anma Gerilimi400 V Ac 50 Hz
    Ayar Sırası2,7 - 135 Hz - %14 - 50 Hz
    Tamamlayıcı
    Güç Kayıpları (Maks)200W
    Endüktans Değeri3.195 Mh
    Endüktans Toleransı- Faz Başına %5 İla %5
    Temel Akım Derecesi36.1 Bir
    Rms Akım Derecesi36.8 A
    Elektrik Yalıtım SınıfıH Sınıfı
    [Ui] Anma Yalıtım Gerilimi1.1 Kv
    Dielektrik Test Gerilimi4 Kv 50 Hz 1 Dakika
    [Imp] Maksimum Kalıcı Akım1.12 X I1
    Harmonik Akım Spektrumu%5,5 X I3
    %10,7 X I5
    %5,3 X I7
    %2,1 X I11
    Dinamik Dayanım Akımı2,2 X Isc
    [Ith] Geleneksel Serbest Hava Termal Akımı250 V Ac 50 Hz'De 2 A
    Kurulum Türüİç Mekan Kurulumu
    Soğutma TürüZorlanmış Konveksiyon
    Bağlantılar - TerminallerPed Terminali
    Sabitleme Merkezi200 X 125 Mm
    Boy Uzunluğu220 Mm
    Genişlik240 Mm
    Derinlik160 Mm
    Ürün Ağırlığı22 Kg
    Çevre
    StandartlarIec 60068
    Ip Koruma DerecesiIp00
    Çalışma Yüksekliği<= 2000 M
    Çalışma İçin Ortam Hava Sıcaklığı0…55 °C <= 1000 M'De
    0…50 °C > 1000...2000 M'De
    Çalışma İçin Ortalama Ortam Hava Sıcaklığı50 °C <= 1000 M (Ortalama 24 Saatin Üzerinde)
    40 °C <= 1000 M'De (Ortalama 1 Yıldan Fazla)
    45 °C > 1000...2000 M'De (Ortalama 24 Saatin Üzerinde)
    35 °C > 1000...2000 M (Ortalama 1 Yıldan Fazla)
    İklimsel DayanımBağıl Nem: %20...80
    Tuz Sisi (400 V/50 Hz) : 250 Saat
    Paketleme Üniteleri
    Paket Birim Tipi 1Pce
    Paket 1'Deki Birim Sayısı1
    Paket 1 Ağırlık59 Kg
    Paket 1 Yükseklik35 Cm
    Paket 1 Genişlik41 Cm
    Paket 1 Uzunluk55 Cm
    Paket Birim Tipi 2P06
    Paket 2'Deki Birim Sayısı2
    Paket 2 Ağırlık124 Kg
    Paket 2 Yükseklik80 Cm
    Paket 2 Genişliği80 Cm
    Paket 2 Uzunluk60 Cm
