SCHNEIDER ELECTRIC LXD1F7 TESYS D - KONTAKTÖR BOBİNİ 3389110467734
Ürün Kodu : SCH-TM-LXD1F7- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-

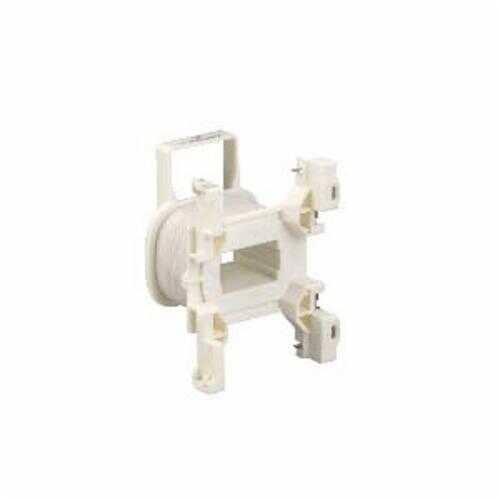

LXD1F7 SCHNEIDER ELECTRIC 110V AC YEDEK BOBİN
Schneider Electric’in TeSys D serisine ait LXD1F7 kontaktör bobini, 110 V AC (50/60 Hz) gerilimle çalışan sistemler için özel olarak tasarlanan güçlü bir manyetik bobin çözümüdür.
Bu bobin, 9 A – 38 A aralığındaki kontaktörlerle (örneğin LC1D09 … LC1D38 ya da LC1DT20 … DT40) tam uyumluluk göstererek sistemin anahtarlama performansını güvenli ve verimli şekilde destekler.
LXD1F7 modeli, 0,8 … 1,1 Uc (50 Hz), 0,85 … 1,1 Uc (60 Hz) işletme aralığıyla (normal gerilim toleransı) geniş bir çalışma voltaj sınırı sunar.
Bobin devresindeki ortalama direnç 124,1 Ω (20 °C) olarak ölçülmüş olup, kapalı devrede manyetik endüktansı 4,6 H seviyesindedir.
Bobin, 15 milyon mekanik döngü ömrüyle uzun vadeli kullanım için uygundur ve 3600 çevrim/saat’e kadar çalışma oranını destekler.
Bobinin çekim (inrush) gücü 70 VA (cos φ = 0,75) olarak belirlenmiş olup, manyetik tutulma gücü ise 7 VA (50 Hz) / 7,5 VA (60 Hz) değerlerindedir.
Isı yayılımı 2-3 W aralığında gerçekleşir.
Çalışma ortamı açısından LXD1F7 bobin –5 … +60 °C sıcaklık aralığında güvenle kullanılabilir.
Ağırlığı yalnızca 0,07 kg olup, kompakt yapısıyla kontaktör sistemleri içine kolayca entegre edilebilir.
Ayrıca, bu ürün 18 aylık garanti ve Schneider Electric’in çevresel sorumluluk politikaları kapsamında Green Premium etiketiyle sunulur.
LXD1F7 bobini, kontaktör sisteminizin manyetik çekim performansını iyileştirirken enerji verimliliği açısından da avantaj sağlar.
Tam Ürün Kodu LXD1F7 Marka Schneider Electric Ürün ya da bileşen tipi Kapasitör görevli kontaktör kontaktör uygulaması Güç faktörü düzeltme Kutup tanımı 3P [Ue] nominal çalışma voltajı Güç devresi: 690 V AC 50/60 Hz reaktif güç değeri 17 kvar -de 230 V AC 50 Hz -de <60 °C kontrol devresi tipi AC -de 50/60 Hz kontrol devresi gerilimi 220 V AC 50/60 Hz yardımcı kontak düzenleme 1 NA + 2 NK anlık elektrik dayanıklılığı 300000 cycles Ue'de 400 V montaj desteği DIN rayı bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı sıkma torku Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri yardımcı kontak tipi Tip mekanik olarak bağlantılı 1 NA + 2 NK 'e uygunIEC 60947-5-1 Nominal çalışma ortam sıcaklığı -5…60 °C Depolama ortam koşulları -60…80 °C bobin teknolojisi Yerleşik süpresör modülü olmadan kontrol devresi gerilim limitleri Düşme: 0,3...0,6 Uc at 50/60 Hz (at <60 °C)
Çalışma: 0,8...1,1 Uc at 50 Hz (at <60 °C)
Çalışma: 0,85...1,1 Uc at 60 Hz (at <60 °C)VA cinsinden kalkış gücü 70 VA 60 Hz cos phi 0,75 (at 20 °C)
70 VA 50 Hz cos phi 0,75 (at 20 °C)VA cinsinden tutma güç tüketimi 7,5 VA 60 Hz cos phi 0,3 (at 20 °C)
7 VA 50 Hz cos phi 0,3 (at 20 °C)ısı dağılımı 2…3 W -de 50/60 Hz
-
