SCHNEIDER ELECTRIC MVS40H3MW5L EP MVS CB 4000A 65KA 3P MDO ET5 ÇEKMECELİ MANUEL DEVRE KESİCİ 3606480539770

SCHNEIDER ELECTRIC MVS40H3MW5L EASYPACT MVS 4000A 3P 65KA ET5S ÇEKMECELİ DEVRE KESİCİ

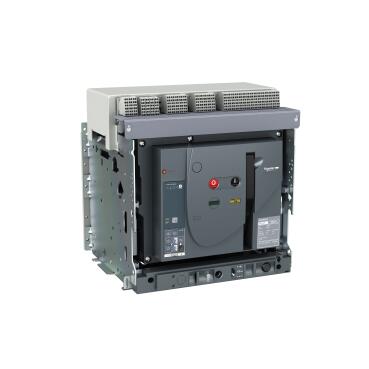

Schneider Electric EasyPact MVS ailesine ait MVS40H3MW5L, alçak gerilim dağıtım panolarında ana giriş ve kuplaj hücrelerinde kullanılan 4000 A anma akımına sahip açık tip hava devre kesicisidir.

Şebeke ile yük arasındaki akımı kontrollü biçimde açıp kapatır; aşırı yük ve kısa devre durumlarında tesisi ve kablolamayı korur.

Kesici 3 kutuplu yapıdadır ve 65 kA kesme kapasitesiyle yüksek kısa devre akımlarının beklendiği ana dağıtım noktalarında görev alır.

IEC 60947-2 standardına uygun olarak üretilmiştir; 1000 V yalıtım gerilimi (Ui), 12 kV darbe dayanım gerilimi (Uimp) ve 690 V'a kadar AC işletme gerilimi ile 50/60 Hz şebekelerde çalışır.

B kullanma kategorisindeki cihaz, seçicilik gerektiren kademeli koruma şemalarına uygundur.

ET5 elektronik açtırma ünitesi, uzun zaman gecikmeli koruma ayarını In'in 0,4-1,0 katı aralığında, kısa zaman gecikmeli açtırmayı Ir'nin 1,5-10 katı aralığında ve ani açtırmayı In'in 2-15 katı aralığında ayarlama imkânı sunar

Böylece koruma eğrisi tesisin yük profiline göre şekillendirilir.

MDO olarak tanımlanan manuel kumandalı çekmeceli gövde, kesicinin bağlantı, test ve ayrılmış konumları arasında hareket ettirilmesini sağlar ve bakım sırasında ünitenin hücreden çıkarılmasına imkân verir.
