Schneider Electric

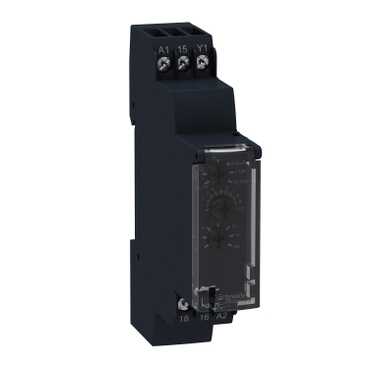

SCHNEIDER ELECTRIC RE17RMMU ÇOK FONKSİYONLU ZAMAN RÖLESİ 24VDC & 24-240VAC 0,1 SN – 100SAAT 8 A 3606480552755
Ürün Kodu : SCH-TM-RE17RMMU
%59
indirimli
6.532,20 TL
2.678,20 TL
3.854,00 TL
KDV Dahildir.
Stokta Yok
Stoklara düşünce haber ver
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
Ürün serisi Harmony Zamanlayıcı Röleleri Dijital çıkış tipi Röle Ürün Ya da Bileşen Tipi Modüler zamanlama rölesi genişlik 17,5 mm Ürün Grubu RE17R zaman gecikmesi tipi Güç açma gecikmesi
Açma gecikmesi ve kapatma gecikmesi
Yazdırma aralığı
Kapatma gecikmesi
Simetrik yanıp sönmezaman gecikme aralığı 6...60 min
1...10 h
0.1...1 s
1...10 s
1...10 min
10...100 h
6...60 snominal çıkış akımı 8 A Kontak Tipi ve Düzenleme 1 K/A kontak malzemesi Kadmiyumsuz yükseklik 90 mm derinlik 72 mm kontrol tipi Selektör anahtarı ön panel [Us] nominal besleme gerilimi 24...240 V AC 50/60 Hz
24 V DCgerilim aralığı 0,85...1,1 Us besleme frekansı 50...60 Hz +/- 5 % release of input voltage 10 V bağlantılar - terminaller Vidalı terminaller, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) katı kablo uçsuz
Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz
Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu
Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlusıkma torku 0,6…1 N.m 'e uygunIEC 60947-1 muhafaza malzemesi Polikarbonat tekrarlama doğruluğu +/- % 0,5 'e uygunIEC 61812-1 sıcaklık sapması +/- % 0,05/°C gerilim sapması +/- % 0,2/V zaman gecikmesinin ayar doğruluğu Tam ölçeğin +/- % 10'u -de 25 °C 'e uygunIEC 61812-1 Time delay type Güç açma gecikmesi - A- Power on-delay relay
Açma gecikmesi ve kapatma gecikmesi - Ac- On-delay and off-delay relay w/ control signal
Güç açma gecikmesi - At- Power on-delay relay w/ pause/summation (Y1)
Yazdırma aralığı - B- Single interval relay w/ control signal
Yazdırma aralığı - Bw- Double interval relay w/ control signal
Kapatma gecikmesi - C- Off-delay relay w/ control signal
Simetrik yanıp sönme - D- Symmetrical flashing relay (starting pulse-off)
Simetrik yanıp sönme - Di- Symmetrical flashing relay (starting pulse-on)
Yazdırma aralığı - H- Interval relay
Yazdırma aralığı - Ht- Interval relay w/ pause/summation (Y1)control signal pulse width 100 ms paralel yükle tipik
30 ms tipikyalıtım direnci 100 MOhm -de 500 V DC 'e uygunIEC 60664-1 sıfırlama süresi 120 ms enerji kesmede tipik yüklü faktör 100 % VA cinsinden güç tüketimi 0…32 VA -de 240 V AC W cinsinden güç tüketimi 0,6 W -de 24 V DC minimum anahtarlama akımı 10 mA -de 5 V DC maksimum anahtarlama akımı 8 A AC/DC maksimum anahtarlama gerilimi 250 V AC kesme kapasitesi 2000 VA operating frequency 10 Hz elektrik dayanıklılığı 100000 cycles için dirençli yük (8 A -de 250 V AC maksimum) Mekanik dayanıklılık 10000000 cycles dielektrik gücü 2,5 kV 1 mA/1 dakika 50 Hz 'e uygunIEC 61812-1 [Uimp] nominal darbe dayanım voltajı 5 kV süresince 1,2/50 µs power on delay 100 ms İşaretleme CE atlama mesafesi 4 kV/3 'e uygunIEC 60664-1 güvenlik güvenilirlik verisi B10d = 270000
MTTFd = 296,8 yılmontaj konumu Herhangi bir konum normal dikey montaj düzlemine bağlı montaj desteği 35 mm DIN rayı 'e uygunIEC 60715 yerel sinyalleme LED göstergesi için sabitte: röle enerjili, süren zamanlama yok
LED göstergesi % 80 AÇIK ve % 20 KAPALI için yanıp sönen: zamanlama sürüyor
LED göstergesi % 5 AÇIK ve % 95 KAPALI için darbeli: röle enerjisiz, devam eden zamanlama yok (Di-D, Li-L fonksiyonu hariç)fonksiyon mevcuttur A- Power on-delay relay-1 K/A
Ac- On-delay and off-delay relay w/ control signal-1 K/A
At- Power on-delay relay w/ pause/summation (Y1)-1 K/A
B- Single interval relay w/ control signal-1 K/A
Bw- Double interval relay w/ control signal-1 K/A
C- Off-delay relay w/ control signal-1 K/A
D- Symmetrical flashing relay (starting pulse-off)-1 K/A
Di- Symmetrical flashing relay (starting pulse-on)-1 K/A
H- Interval relay-1 K/A
Ht- Interval relay w/ pause/summation (Y1)-1 K/Aürün ağırlığı 0,07 kg Kontrol tipi Test butonsuz Fonksiyon sayısı 10 Ek dağıtım A, Ac, At, B, Bw, C, D, Dı, H, Ht işlevsellik Çok işlevli uyumluluk kodu RE17 mikro kırılmalara bağışıklık 20 ms Standartlar 2006/95/EC
2004/108/EC
IEC 61812-1
IEC 61000-6-2
IEC 61000-6-3
IEC 61000-6-4
IEC 61000-6-1Ürün Sertifikaları CSA
GL
cULusDepolama Ortam Koşulları -30…60 °C Nominal Çalışma Ortam Sıcaklığı -20…60 °C IP koruma derecesi IP20 'e uygunIEC 60529 (terminal bloğu)
IP40 'e uygunIEC 60529 (muhafaza)
IP50 'e uygunIEC 60529 (ön panel)titreşim direnci 20 m/s² (f= 10…150 Hz) conforming to IEC 60068-2-6 darbe dayanımı 15 gn için 11 ms 'e uygunIEC 60068-2-27 bağıl nem 93 % yoğuşmasız 'e uygunIEC 60068-2-30 elektromanyetik uyumluluk Elektrostatik deşarj bağışıklık testi: test seviyesi: 6 kV (kontakta) seviye 3 'e uygunIEC 61000-4-2
Elektrostatik deşarj bağışıklık testi: test seviyesi: 8 kV (havada) seviye 3 'e uygunIEC 61000-4-2
Elektromanyetik alanlara duyarlılık: test seviyesi: 10 V/m (80 MHz to 1 GHz) seviye 3 'e uygunIEC 61000-4-3
Elektrik hızlı geçici/patlama bağışıklık testi: test seviyesi: 1 kV (kapasitif bağlantı klipsi) seviye 3 'e uygunIEC 61000-4-4
Elektrik hızlı geçici/patlama bağışıklık testi: test seviyesi: 2 kV (doğrudan) seviye 3 'e uygunIEC 61000-4-4
1,2/50 µs şok dalgaları bağışıklık testi: test seviyesi: 1 kV (diferansiyel mod) seviye 3 'e uygunIEC 61000-4-5
1,2/50 µs şok dalgaları bağışıklık testi: test seviyesi: 2 kV (ortak mod) seviye 3 'e uygunIEC 61000-4-5
Iletimli RF kesintileri: test seviyesi: 10 V (0,15...80 MHz) seviye 3 'e uygunIEC 61000-4-6
Gerilim düşüşleri ve kesintileri bağışıklık testi: test seviyesi: % 0 (1 çevrim) 'e uygunIEC 61000-4-11
Gerilim düşüşleri ve kesintileri bağışıklık testi: test seviyesi: % 70 (25/30 çevrim) 'e uygunIEC 61000-4-11
Iletimli ve yayılmalı emisyonlar: sınıf B 'e uygunEN 55022
