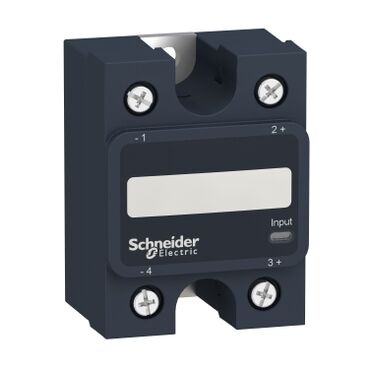

SCHNEIDER ELECTRIC SSP1A475BDT SOLİD STATE RÖLE PANEL MONTAJI TERMİK PAD GİRİŞ 4-32V DC ÇIKIŞ 48-660V AC 75 A 3606485442082

Name: SCHNEIDER ELECTRIC SSP1A475BDT SOLİD STATE RÖLE PANEL MONTAJI TERMİK PAD GİRİŞ 4-32V DC ÇIKIŞ 48-660V AC 75 A 3606485442082
Brand: Schneider Electric
SKU: SCH-TM-SSP1A475BDT
Price: 2958.64 TRY
Availability: InStock

Ürün Kodu : SCH-TM-SSP1A475BDT

%59 indirimli

7.216,20 TL

2.958,64 TL

4.257,56 TL

KDV Dahildir.

Sepete Ekle

Fiyat Alarmı Yorum Ekle

Ürün Özellikleri
Ödeme Seçenekleri
İade ve Teslimat
Yorumlar (0)

Ürün serisi	Harmony Katı Hal Röleleri
Provided accessory	Termik pad
Ürün Ya da Bileşen Tipi	Panel mount relay
Ürün Grubu	SSP1
Montaj Desteği	Panel
Number of phases	1 faz
Nominal akım (Ir)	75 A
solid state çıkış tipi	Sıfır gerilim anahtarlama SCR çıkışı
output switching mode	Sıfır gerilim anahtarlama
test button	Test butonsuz
kontrol devresi gerilimi	4...32 V DC
minimum anahtarlama gerilimi	4 V DC açma
maksimum anahtarlama gerilimi	1 V DC kapama
yanıt süresi	0,5 döngü (açma) 0,5 döngü (kapama)
Input current	7…12 mA
çıkış gerilimi	48...660 V AC
yük akımı	0,15…75 A
Transient overvoltage	1200 V
kesinti akımı	1000 A için 16,6 msn
sigortalar için maksimum I²t	4150 A².s için 8,33 ms -de 60 Hz yarım çevrim 4555 A².s için 10 ms -de 50 Hz yarım çevrim
Co-ordination type	Tip 1 - 50 A minyatür devre kesici (MCB) - egim B Tip 2 - 40 A minyatür devre kesici (MCB) - egim B
Maksimum kaçak akımı	1 mA devre dışı
Maksimum gerilim düşüşü	<1,15 V açık durumda
dV/dt	500 V/µs devre dışı maksimum gerilimde
Power factor	0,5 (maksimum yük ile)
Motor controller rating	1,5 hp 120 V AC 3 hp 240 V AC 7,5 hp 480 V AC
yalıtım direnci	1000 MOhm -de 500 V DC
Maximum capacitance	8 pF için giriş/çıkış
dielektrik gücü	4 kV AC için giriş/çıkış 4 kV AC için gövdeye giriş veya çıkış
[Uimp] nominal darbe dayanım voltajı	6 kV çıkıştan gövdeye 6 kV girişten çıkışa
sıkma torku	1,5...1,7 N.m için giriş 2...2,2 N.m için çıkış
bağlantılar - terminaller	Vidalı terminaller: 0,2...3,3 mm², (AWG 24...AWG 12) Kablo uçlu için giriş Vidalı terminaller: 0,5...5,26 mm², (AWG 20...AWG 10) Kablo uçlu için çıkış Vidalı terminaller: 0,2...3,3 mm², (AWG 24...AWG 12) kablo uçsuz için giriş Vidalı terminaller: 0,5...8,26 mm², (AWG 20...AWG 8) kablo uçsuz için çıkış Çatal tipli etiket konnektörleri: 9,2 x 4 mm için giriş Halka pabuçlar: 9,2 x 4 mm için giriş Çatal tipli etiket konnektörleri: 11,7 x 4,5 mm için çıkış Halka pabuçlar: 11,7 x 4,5 mm için çıkış
Thermal resistance	0,3 °C/W bağlantıdan gövdeye
thermal pad impedance	0,48 °C-in²/W 25 psi'de
LED indicator	LED, yeşil için giriş
IP koruma derecesi	IP20
güvenlik güvenilirlik verisi	B10d = 1731395 MTTFd = 1875,9 yıl
ürün ağırlığı	89,2 g
cihaz sunumu	Açılı
Nominal Çalışma Ortam Sıcaklığı	-40…80 °C
Depolama Ortam Koşulları	-40…125 °C
kirletme derecesi	2
aşırı gerilim kategorisi	III
Ürün Sertifikaları	CE EAC UL CSA
İşaretleme	CSA CE UL EAC
Standartlar	IEC 60950-1 UL 508 CSA C22.2 No 14-13 IEC 62314
