Schneider Electric

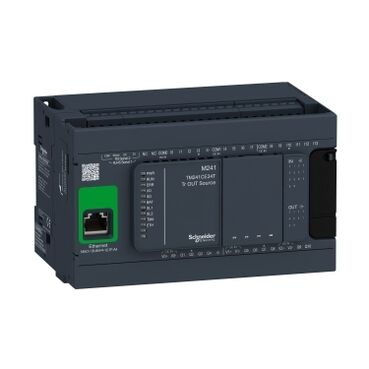

SCHNEIDER ELECTRIC TM241CE24T M241 KONTROLÖR 24 GÇ TRANSİSTÖR PNP ETHERNET 3606480611193
Ürün Kodu : SCH-TM-TM241CE24T
%78
indirimli
67.100,40 TL
14.762,09 TL
52.338,31 TL
KDV Dahildir.
Stokta Yok
Stoklara düşünce haber ver
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
Ürün serisi Modicon M241 Ürün Ya da Bileşen Tipi Lojik kontrolör [Us] nominal besleme gerilimi 24 V DC Dijital giriş sayısı 14, Dijital giriş 8 hızlı giriş 'e uygunIEC 61131-2 Tip 1 Dijital çıkış tipi Transistör Dijital çıkış sayısı 10 transistör 4 hızlı çıkış Dijital çıkış gerilimi 24 V DC için transistör çıkışı Dijital çıkış akımı 0.5 A için transistör çıkışı (Q0...Q9)
0.1 A için hızlı çıkış (PTO modu) (Q0...Q3)Dijital G/Ç sayısı 24 G/Ç genişleme modülünün sayısı 7 (yerel G/Ç mimarisi)
14 (uzak G/Ç mimarisi)besleme gerilimi limitleri 20,4…28,8 V Kalkış akımı 50 A W cinsinden güç tüketimi 32,6…40,4 W (G/Ç genişleme modülünün maks sayısı ile) Dijital giriş lojiği Blok veya kaynak Dijital giriş gerilimi 24 V Dijital giriş gerilim tipi DC gerilim durumu 1 garantili >= 15 V için giriş gerilim durumu 0 garantili <= 5 V için giriş Dijital giriş akımı 5 mA için giriş
10,7 mA için hızlı girişgiriş empedansı 4,7 kOhm için giriş
2.81 kOhm için hızlı girişyanıt süresi 50 µs açma, I0...I13 terminaller için giriş
50 µs kapama, I0...I13 terminaller için giriş
<= 2 µs açma, I0...I7 terminaller için hızlı giriş
<= 2 µs kapama, I0...I7 terminaller için hızlı giriş
<= 34 µs açma, Q0...Q9 terminaller için çıkış
<= 250 µs kapama, Q0...Q9 terminaller için çıkış
<= 2 µs açma, Q0...Q3 terminaller için hızlı çıkış
<= 2 µs kapama, Q0...Q3 terminaller için hızlı çıkışyapılandırılabilir filtreleme süresi 1 s için hızlı giriş
12 ms için hızlı giriş
0 ms için giriş
1 ms için giriş
4 ms için giriş
12 ms için girişDijital çıkış lojiği Pozitif lojik (kaynak) çıkış gerilimi limitleri 30 V DC Ortak çıkış başına maksimum akım 2 Aile Q0...Q3 terminal için hızlı çıkış
2 Aile Q4...Q7 terminal için çıkış
1 Aile Q8...Q9 terminal için çıkışMaksimum çıkış frekansı 20 kHz için hızlı çıkış (PWM modu)
100 kHz için hızlı çıkış (PLS modu)
1 kHz için çıkışdoğruluk +/- % 0,1 -de 0,02…0,1 kHz için hızlı çıkış
+/- 1 % -de 0,1…1 kHz için hızlı çıkışMaksimum kaçak akımı 5 µA için çıkış Maksimum gerilim düşüşü <1 V Maksimum tungsten yükü <2,4 W koruma tipi Kısa devre koruması
Otomatik sıfırlamalı kısa devre ve aşırı yük koruması
Ters polarite koruması için hızlı çıkışsıfırlama süresi 10 ms otomatik sıfırlama çıkış
12 s otomatik sıfırlama hızlı çıkışbellek kapasitesi 64 MB için sistem belleği RAM yedeklenen veri 128 MB dahili flash bellek için kullanıcı programlarının yedeği veri depolama ekipmanı <= 16 GB SD kart (opsiyonel) pil tipi BR2032 lityum şarj edilemez, pil ömrü: 4 yr yedekleme süresi 2 yıl -de 25 °C 1 talimatın uygulanma süresi 0,3 ms için olay ve periyodik görev
0,7 ms için diğer talimatuygulama yapısı 8 harici olay görevi
8 olay görevi
3 döngüsel ana görev + 1 serbest duruş görevi
4 döngüsel ana görevgerçek zamanlı saat Ile saat sapması <= 60 s/ay -de 25 °C konumlama fonksiyonları PTO fonksiyon 4 kanal(lar) (konumlandırma frekansı: 100 kHz)
PTO fonksiyon 4 kanal(lar) için transistör çıkışı (konumlandırma frekansı: 1 kHz)sayım giriş sayısı 4 hızlı giriş (HSC modu) -de 200 kHz
14 Standart giriş -de 1 kHzkontrol sinyali tipi A/B -de 100 kHz için hızlı giriş (HSC modu)
Darbe/yön -de 200 kHz için hızlı giriş (HSC modu)
Monofaze -de 200 kHz için hızlı giriş (HSC modu)entegre bağlantı tipi Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS232/RS485
Yalıtımsız seri bağlantı seri 2ile çıkarılabilir vidalı terminal bloğu konnektör ve RS485
USB portuile mini B USB 2.0 konnektör
Ethernetile RJ45 konnektörbesleme (seri 1)seri bağlantı besleme: 5 V, <200 mA iletim hızı 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485
1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232
480 Mbit/sn veriyolu uzunlugu için 3 m için USB
10, 100 Mbit/sn için Ethernethaberleşme port protokolü Yalıtımsız seri bağlantı: Modbus protokol master/slave port Ethernet 10BASE-T/100BASE-TX - 1 port(lar) bakır kablo Ethernet hizmetleri FDR
DHCP sunucusu TM4 Ethernet anahtarı ağ modülü aracılığıyla
DHCP istemcisi dahili Ethernet portu
SMS bildirimleri
Bellenim yükseltme
SMMP istemcisi/sunucusu
Programlama
NGVL
Izleme
IEC VAR ERİŞİMİ
FTP istemcisi/sunucusu
Indirme
SQL istemcisi
Modbus TCP client I/O scanner
Ethernet/IP originator I/O scanner dahili Ethernet portu
Ethernet/IP target, Modbus TCP server and Modbus TCP slave
TCP/UDP kitaplığına dayalı olarak denetleyiciden e-posta gönderip alın
Web server (WebVisu & XWeb system)
OPC UA sunucusu
DNS istemcisiyerel sinyalleme 1 LED (yeşil) for PWR
1 LED (yeşil) for RUN
1 LED (kırmızı) for modül hatası (ERR)
1 LED (kırmızı) for G/Ç hatası (G/Ç)
1 LED (yeşil) for SD kart erişimi (SD)
1 LED (kırmızı) for BAT
1 LED (yeşil) for SL1
1 LED (yeşil) for SL2
1 LED (kırmızı) for TM4'te (TM4) bara hatası
Kanal başına 1 LED (yeşil) for G/Ç durumu
1 LED (yeşil) for Ethernet port etkinliğielektrikli bağlantı çıkarılabilir vidalı terminal bloğugirişler ve çıkışlar için (aralık 5,08 mm)
çıkarılabilir vidalı terminal bloğu24 V DC güç beslemesine bağlantı için (aralık 5,08 mm)Aygıtlar arasında maksimum kablo mesafesi Ekransız kablo: <50 m için giriş
Ekranlı kablo: <10 m için hızlı giriş
Ekransız kablo: <50 m için çıkış
Ekranlı kablo: <3 m için hızlı çıkışyalıtım Besleme ve dahili lojik arasında -de 500 V AC
Besleme ve toprak arasında yalıtımsız
Giriş ve dahili lojik arasında -de 500 V AC
Girişler arasında yalıtımsız
Hızlı giriş ve dahili lojik arasında -de 500 V AC
Çıkış ve dahili lojik arasında -de 500 V AC
Çıkışlar arasında yalıtımsız
Hızlı çıkış ve dahili lojik arasında -de 500 V AC
Çıkış grupları arasında -de 500 V ACİşaretleme CE kesinti dayanımı 1 kV güç hatları (DC) ortak mod 'e uygunIEC 61000-4-5
1 kV ekranlı kablo ortak mod 'e uygunIEC 61000-4-5
0,5 kV güç hatları (DC) diferansiyel mod 'e uygunIEC 61000-4-5
1 kV röle çıkışı diferansiyel mod 'e uygunIEC 61000-4-5
1 kV giriş ortak mod 'e uygunIEC 61000-4-5
1 kV transistör çıkışı ortak mod 'e uygunIEC 61000-4-5web hizmetleri Web sunucusu bağlantıların maksimum sayısı 8 Modbus sunucusu
8 SoMachine protokolü
10 web sunucusu
4 FTP sunucusu
16 Ethernet/IP hedefi
8 Modbus istemcisislave sayısı 64 Modbus TCP:
16 Ethernet/IP:döngü süresi 10 ms 16 Ethernet/IP
64 ms 64 Modbus TCPmontaj desteği Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
sabitleme kitli plaka veya panelyükseklik 90 mm derinlik 95 mm genişlik 150 mm ürün ağırlığı 0,53 kg Standartlar ANSI/ISA 12-12-01
CSA C22.2 No 142
CSA C22.2 No 213
IEC 61131-2:2007
Denizcilik teknik özellikleri (LR, ABS, DNV, GL)
UL 508Ürün Sertifikaları RCM
cULus
CE
UKCA
DNV-GL
ABS
LRelektrostatik deşarja direnç 8 kV havada 'e uygunIEC 61000-4-2
4 kV kontakta 'e uygunIEC 61000-4-2elektromanyetik alanlara direnç 10 V/m 80 MHz...1 GHz 'e uygunIEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunIEC 61000-4-3
1 V/m 2 GHz...3 GHz 'e uygunIEC 61000-4-3hızlı geçici akımlara direnç 2 kV 'e uygunIEC 61000-4-4 (güç hatları)
1 kV 'e uygunIEC 61000-4-4 (Ethernet hattı)
1 kV 'e uygunIEC 61000-4-4 (seri bağlantı)
1 kV 'e uygunIEC 61000-4-4 (giriş)
1 kV 'e uygunIEC 61000-4-4 (transistör çıkışı)radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç 10 V 0,15...80 MHz 'e uygunIEC 61000-4-6
3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)elektromanyetik emisyon Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunIEC 55011
Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunIEC 55011
Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A -de 30…230 MHz 'e uygunIEC 55011
Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunIEC 55011
Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A -de 230…1000 MHz 'e uygunIEC 55011mikro kırılmalara bağışıklık 10 ms Çalışma için Ortam Hava Sıcaklığı -10…50 °C (dikey kurulum)
-10…55 °C (yatay kurulum)Depolama Ortam Koşulları -25…70 °C Bağıl Nem 10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında)IP koruma derecesi IP20 koruyucu kapak yerindeyken kirletme derecesi 2 Çalışma Yüksekliği 0...2000 m depolama yüksekliği 0…3000 m titreşim direnci 3,5 mm -de 5…8,4 Hz üzerinde simetrik ray
3 gn -de 8,4…150 Hz üzerinde simetrik ray
3,5 mm -de 5…8,4 Hz üzerinde panel montajı
3 gn -de 8,4…150 Hz üzerinde panel montajıdarbe dayanımı 15 gn için 11 ms
