SIEMENS SENTRON ÖLÇÜ ALETİ PAC4200 4011209802902

Ürün Kodu : 7KM4212-0BA00-3AA0
%65 İskonto
81.664,80 TL
28.582,68 TL
53.082,12 TL
KDV Dahildir.
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)

  • SENTRON 7KM PAC4200, şebeke kalitesinin izlenmesi ve enerji tüketiminin hassas şekilde ölçülmesi için tasarlanmış, gelişmiş bir 3 fazlı ölçüm cihazıdır. LCD ekranlı bu cihaz, L-L için 690 V ve L-N için 400 V gerilim, 5 A akım desteği sunar. Görünür, aktif ve reaktif enerji ile cos phi ve 2. ila 64. harmonikler dahil olmak üzere THD ölçümleri sağlar. IEC61557-12’ye göre sınıf 0,2 veya IEC62053-22’ye göre sınıf 0,2S hassasiyetine sahiptir.

    Modbus TCP, PROFINET, PROFIBUS ve Modbus RTU gibi protokollerle kolayca entegre edilebilen cihaz, isteğe bağlı olarak dijital/analog giriş-çıkışlar, nötr akım ölçümü, kaçak akım tespiti ve RS485 Gateway gibi özelliklerle genişletilebilir.

    Hastaneler, veri merkezleri ve endüstriyel tesisler gibi kritik uygulamalarda sistem durumu ve şebeke kalitesini değerlendirmek için ideal olan 7KM PAC4200, güvenilir ve tekrarlanabilir ölçümler sunar. SENTRON PAC serisi, enerji yönetimi ve otomasyon sistemlerine kapsamlı veri aktarımı sağlayan ölçüm değeri tespiti konusunda uzman çözümler sunar.

    MarkaSiemens
    Tedarikçi No7KM4212-0BA00-3AA0
    AçıklamaSENTRON, measuring Instrument, 7KM PAC4200, LCD, l-l: 690 V, l-n: 400 V, MODBUS TCP, optional modbus rtu / profinet / profibus / di/do, APparent / active / reactive energy / cos phi, harmonics: 3Rd - 31st, thd, cl. 0.2 Acc. to IEC61557- 12 or cl. 0.2s acc. to IEC62053-22, wide-voltage power supply unit, AC/DC, screw connection
    GTIN4011209802902
    Ağırlık0.504
    Derinlik0.13
    En0.11
    Uzunluk0.11
    ürün marka adıSENTRON
    ürün tanımıŞebeke kalitesi ölçümü için ölçüm cihazı
    ürün modelicompact
    ürün tipi tanımı7KM PAC4200
    Ölçüm
    ölçüm yöntemi
    ● gerilim ölçümü içinTRMS
    ● akım ölçümü içinTRMS
    ölçüm değerleri tesbit türüboşluksuz
    gerilim eğrisi şeklisinüs biçimli ya da burulmuş
    ölçülebilen şebeke frekansı
    ● başlangıç değeri45 Hz
    ● bitiş değeri65 Hz
    ölçüm değerleri tesbiti işletim türü otomatik şebeke frekansı tesbitiEvet
    ölçüm değerleri tesbiti işletim türü
    ● 50 Hz'de sabitlemeHayir
    ● 60 Hz'de sabitlemeHayir
    Besleme gerilimi
    besleme gerilimi modeligeniş gerilimli güç kaynağı
    gerilim türü besleme gerilimiAC/DC
    besleme gerilimi AC'de95 ... 240 V
    besleme gerilimi DC'de110 ... 340 V
    Koruma derecesi koruma sınıfı
    IP koruma türü ön taraftaIP65
    işletim aracı koruma sınıfı monteli durumdaII
    Uygunluk
    kullanım uygunluğukapali mekanlarda sabit salt panolarina montaj
    Ürün fonksiyonları
    ürün fonksiyonu
    ● gerilim ölçümüEvet
    ● akım ölçümüEvet
    ● aktif güç ölçümüEvet
    ● reaktif güç ölçümüEvet
    ● frekans ölçümüEvet
    Ekran ve operasyon
    ekran modeliLCD
    yükseklik ekran54 mm
    genişlik ekran72 mm
    renk gösterge arkaplanıbeyaz
    ekran ışıklandırmasının gücü ayarlanabilirEvet
    ekran ışıklandırmasının gücü zamanlamalı olarak düşürülebilirEvet
    ayarlanabilir ekran kontrastıEvet
    ülke dili ekran görüntüsünde desteklenirde, en, fr, spa, ita, por, tur, rus, chi, pol
    tuş sayısı4
    Iletişim
    aktarım oranı/hızı minimum10 000 kbit/s
    aktarım oranı/hızı maksimum100 000 kbit/s
    arayüz sayısı Fast Ethernet uyarınca1
    elektrik bağlantısı modeli Fast Ethernet arayüzüRJ45 (8P8C)
    protokol Ethernet arayüzünde desteklenirMODBUS TCP
    aktarım oranı/hızı 1 Ethernet’te10 Mbit/s
    aktarım oranı/hızı 2 Ethernet’te100 Mbit/s
    Sınırlarını arıza
    referans gereksinimi ölçüm hassasiyeti içinIEC61557-12'ye göre
    bağıl toplam ölçüm belirsizliği formülü
    ● gerilim ölçüm büyüklüğünde+/- 0,2 %
    ● akım ölçüm büyüklüğünde+/- 0,2 %
    ● güç faktörü ölçüm büyüklüğünde+/- 2 %
    ● aktif enerji ölçüm büyüklüğündeSınıf 0,2 IEC61557-12'ye göre veya sınıf 0,2S IEC62053-22'ye göre
    ● reaktif enerji ölçüm büyüklüğündeSınıf 2 IEC61557-12 veya IEC62053-23'e göre
    ● THD ölçüm büyüklüğünde+/- 2 %
    Girişler çıkışlar
    dijital girişlerin sayısı2
    elektrik bağlantısı modeli dijital girişlerdevida bağlantısı
    dijital girişler için işletim koşulu harici gerilim beslemesiEvet
    giriş gerilimi dijital girişte DC'de maksimum30 V
    dijital çıkışların sayısı2
    anahtar çıkışı modelielektronik
    dijital çıkış modelidevre veya darbe verici fonksiyon
    işletim gerilimi çıkış gerilimi olarak DC'de maksimum izin verilen30 V
    elektrik bağlantısı modeli dijital çıkışlardavida bağlantısı
    çıkış akımı
    ● dijital çıkışta sinyal <0>'da maksimum0,2 mA
    ● dijital çıkışta sinyal <1>'de maksimum27 mA
    ● dijital çıkışlarda DC'de 100 ms ile sınırlı maksimum300 mA
    iç mukavemet dijital çıkışlarda55 Ω
    norm impuls donanımı içinIEC62053-31 uyarınca
    impuls süresi
    ● başlangıç değeri30 ms
    ● bitiş değeri500 ms
    ayarlanabilir zaman aralığı minimum10 ms
    anahtarlama frekansı dijital çıkışta maksimum20 Hz
    çıkış özelliği kısa devreye dayanıklıEvet
    ölçüm kategorisi dijital sinyaller içinCATI
    Ölçüm girişleri
    ölçülebilen şebeke gerilimi (PE)N ve L arasında AC'de maksimum nominal değer400 V
    ölçülebilen şebeke gerilimi (PE)N ve L arasında AC'de
    ● minimum11,5 V
    ● maksimum480 V
    ölçülebilen şebeke gerilimi harici iletkenler arasında AC'de maksimum nominal değer690 V
    ölçülebilen şebeke gerilimi harici iletkenler arasında AC'de
    ● minimum20 V
    ● maksimum828 V
    gerilim için ölçüm aralığı genişletimi harici gerilim transformatörlüevet
    harici iletken ve nötr iletken iç mukavemeti gerilim ölçümünde1,05 MΩ
    ölçüm kategorisi gerilim ölçümü içinCAT III
    ölçülebilen akım
    ● 1 AC'de nominal değer1 A
    ● 2 AC'de nominal değer5 A
    bağıl ölçülebilir akım AC'de
    ● minimum10 %
    ● maksimum120 %
    akım için ölçüm aralığı genişletimi harici akım transformatörlüEvet
    sıfır iletken anahtarı akım ölçümünde0 ... 10 %
    görünür güç girişi akım ölçümünde
    ● 1 A ölçüm alanında faz başına4 mVA
    ● 5 A ölçüm alanında faz başına0,115 VA
    ölçüm kategorisi akım ölçümü içinCATIII
    Bağlantılar
    bağlanabilir iletken kesiti türü
    ● gerilim ölçüm girişlerinde tek telli1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
    ● gerilim ölçüm girişlerinde ince telli kablo uç işlemeli1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
    ● gerilim ölçüm girişlerinde AWG hatlarında tek telli2x 20 14'e kadar
    ● akım ölçüm girişlerinde tek telli1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
    ● akım ölçüm girişlerinde ince telli kablo uç işlemeli1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
    ● akım ölçüm girişlerinde AWG hatlarında tek telli2x 20 14'e kadar
    elektrik bağlantısı modeli
    ● gerilim ölçüm girişlerindevida bağlantısı
    ● akım ölçüm girişlerindevida bağlantısı

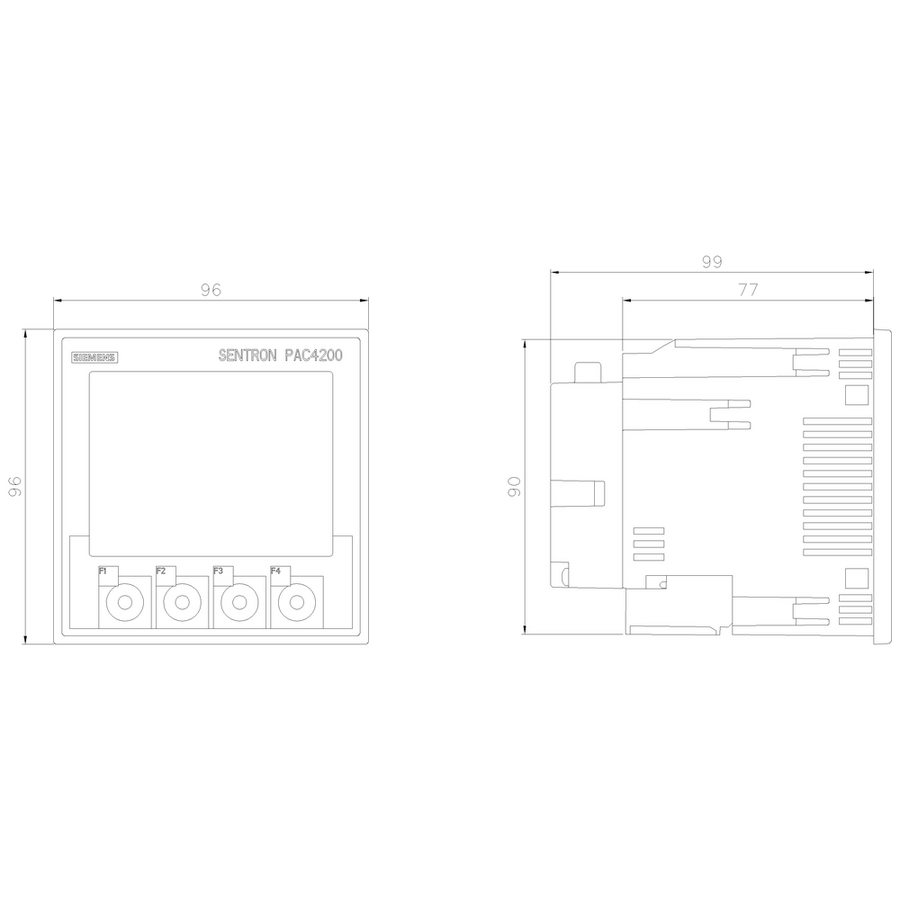

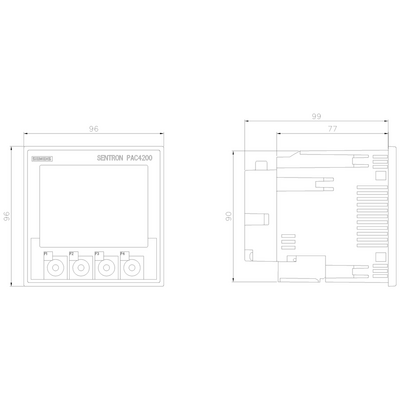

    Mekanik Tasarım
    sabitleme türü şapka ray montajıHayir
    çok fonksiyonlu ölçüm aleti ebadı96'lı
    yükseklik96 mm
    genişlik96 mm
    derinlik82 mm
    montaj derinliği77 mm
    net ağırlık543 g
    montaj konumudikey
    Çevresel koşullar
    ortam sıcaklığı işletim sırasında
    ● minimum-10 °C
    ● maksimum55 °C
    ortam sıcaklığı depolama sırasında
    ● minimum-25 °C
    ● maksimum70 °C
    bağıl nem 25 °C'de yoğuşmasız işletim sırasında maksimum95 %
    kurulum yüksekliği NN üzerinde yükseklikte maksimum2 000 m
    kirlilik derecesi2
