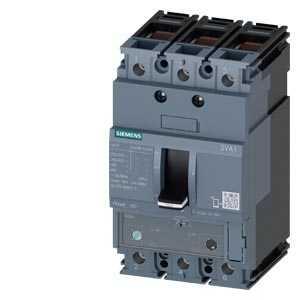

3VA1163-6EF36-0AA0 SIEMENS 70KA TM240 63A KOMPAKT GÜÇ ŞALTERİ
Siemens 3VA1163-6EF36-0AA0, SENTRON 3VA1 IEC Frame 160 platformu üzerine gelişmiş koruma özellikleriyle inşa edilmiş üç kutuplu (3-pole) bir kompakt devre kesici / güç şalteridir.
Bu cihaz, “line protection” (hat koruması) uygulamaları için uygun şekilde tasarlanmış olup, dahili TM240 termik-manyetik akım rölesi ile aşırı yük ve kısa devre koruması sağlar.
63 A sabit çalışma akımı (In) ile çalışırken, aşırı yük koruması Ir = 44 … 63 A aralığında ayarlanabilir olması sayesinde sistem ihtiyaçlarına esnek yanıt verir.
Kısa devre koruma açısından, Ii = 5 … 10 × In oranında eşik değerleri sunulur.
Bu sayede sisteminizi olası arızalara karşı yüksek güvenlikle koruma altına alır.
Kesme kapasitesi (Icu) bakımından cihaz, 70 kA @ 415 V AC değerine ulaşarak, güçlü kısa devre durumlarında bile güvenli açma sağlayabilir.
Aynı zamanda farklı voltaj seviyelerinde de etkili kesme kapasitesi sunar: 240 V’da 100 kA, 440 V’da 55 kA (vs.) gibi değerlerle çok yönlü koruma performansı sağlar.
Cihazın izolasyon gerilimi 800 V AC olarak belirlenirve işletme gerilimi 690 V AC’ye kadar çalışabilir.
Termik kayıplar açısından maksimum güç kaybı 17,3 W iken, yükte çalışma durumunda her pole için yaklaşık 5,77 W değerinde güç kaybı oluşur.
Mekanik ömrü yaklaşık 20.000 çevrim iken, elektriksel dayanıklılığı AC-1 uygulamalarda 9.000 çevrim (380/415 V) ve 6.300 çevrim (690 V) seviyesindedir.

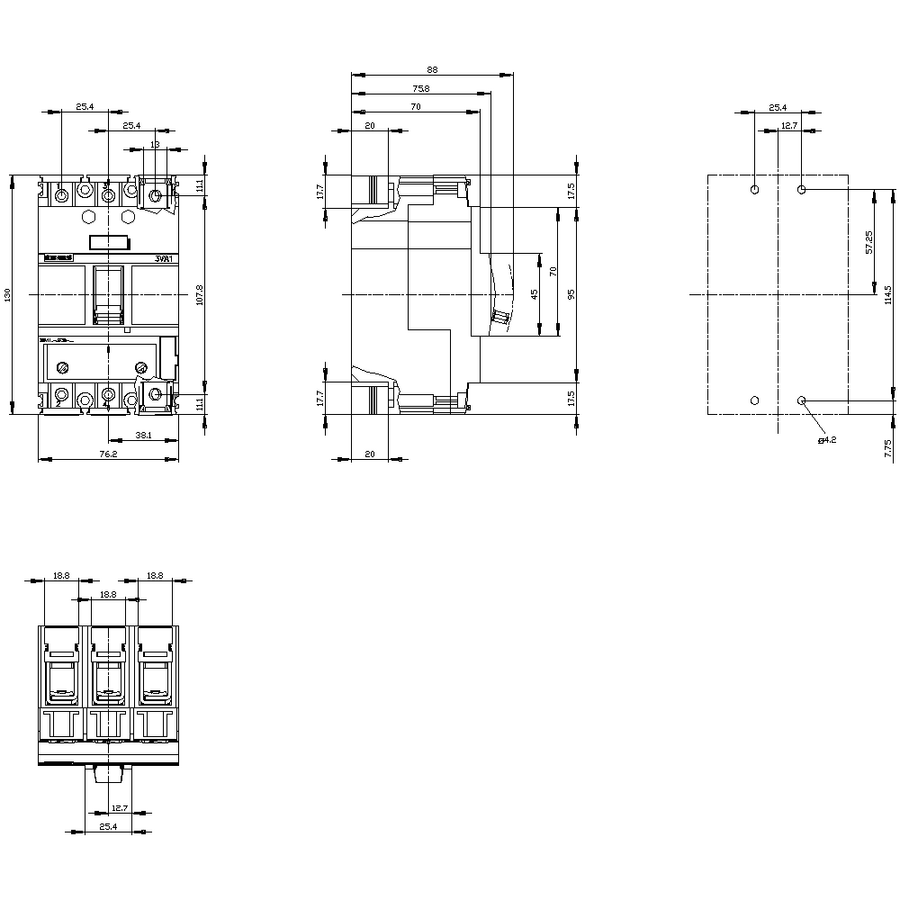

Marka Siemens Tedarikçi No 3VA1163-6EF36-0AA0 Açıklama Circuit breaker 3VA1 IEC frame 160 breaking capacity class H Icu=70kA @ 415 V 3-pole, line protection TM240, ATAM, In=63a overload protection Ir=44,1a ...63A short circuit protection iI=5...10 x In cable connection GTIN 4042948820551 Ağırlık 1.027 Derinlik 0.116 En 0.092 Uzunluk 0.15 ürün marka adı SENTRON ürün tanımı Kompakt devre kesici ürün modeli Tesis koruması aşιrι akım tetikelyici modeli TM240 aşιrι akım devindiricisinin koruma fonksiyonu LI kutup sayısı 3 Genel teknik veriler izolasyon gerilimi / anma değeri 800 V işletim gerilimi / DC'de / anma değeri 500 V işletim gerilimi / AC'de / anma değeri 690 V güç kaybı [W] / maksimum 17,3 W güç kaybı [W] / akım anma değerinde / AC'de / sıcak işletim durumunda / kutup başına 5,77 W mekanik kullanım süresi (işletim çevrimleri) / tipik 20 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 380/415 V'ta 9 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 690 V'ta 6 300 ürün özelliği / nötr iletken için / sonradan eklenebilir / kısa devre ve aşırı yük koruması Hayir toprak hattı denetimi modeli Yok ürün fonksiyonu ● iletişim fonksiyonu Hayir ● diğer ölçüm fonksiyonları Hayir MB başına net ağırlık 980 g Elektrik işletim akımı ● 40 °C'de 63 A ● 45 °C'de 63 A ● 50 °C'de 63 A ● 55 ℃'de 62 A ● 60 °C'de 61 A ● 65 °C'de 60 A ● 70 °C'de 58 A Anahtarlama kapasitesi IEC 60947 devre kesicinin anahtarlama kapasitesi sınıfı H sınır kısa devre akımı kesme kapasitesi (Icu) ● 240 V'ta 100 kA ● 415 V'ta 70 kA ● 440 V'ta 55 kA ● 500 V'ta 10 kA ● 690 V'ta 10 kA işletim kısa devre akımı kesme kapasitesi (Ics) ● 240 V'ta 100 kA ● 415 V'ta 70 kA ● 440 V'ta 40 kA ● 500 V'ta 5 kA ● 690 V'ta 5 kA kısa devre akımı açma kapasitesi (Icm) ● 240 V'ta 220 kA ● 415 V'ta 154 kA ● 440 V'ta 121 kA ● 500 V'ta 17 kA ● 690 V'ta 17 kA kısa devreye karşı koruma modeli DC şebekelerindeki anahtarlama kapasitesi değerleri için bkz. 3VA kompakt devre kesici cihaz kitabı; link, son bölümdeki Servis ve Destek altında bulunabilir Ayarlanabilir parametreler ürün özelliği / L tetiklemede / açılabilir/kapatılabilir Hayir ayar akımının (lr) ayarlanabilir tepki değeri / L tetikleyici / I2t karakteristik eğrisinde ● minimum 44 A ● maksimum 63 A gecikme süresinin (tr) ayarlanabilir tepki değeri / L tetiklemede / I2t karakteristik eğrisinde ● minimum 1 s ● maksimum 1 s ayarlama akımının (li) ayarlanabilir tepki değeri / I tetiklemede ● minimum 315 A ● maksimum 630 A ayarlanabilir ayar akımı (InN) / N tetiklemede ● minimum 0 A ● maksimum 0 A ürün fonksiyonu / topraklama koruması Hayir Mekanik Tasarım ürün bileşeni ● alçak gerilim tetikleyicisi Hayir ● gerilim tetikleyicisi Hayir ● alarm anahtarı Hayir yükseklik [inç] 5,12 in yükseklik 130 mm genişlik [inç] 3 in bağlanabilir iletken kesiti türü / yuvarlak iletken terminali / çok telli 1 x (1,5 - 70 mm²) genişlik 76,2 mm derinlik [inç] 2,76 in derinlik 70 mm Bağlantılar elektrik bağlantısı düzeni / ana devre için önden bağlantılı elektrik bağlantısı modeli / ana devre için çift taraflı klemensli vida bağlantısı yüzey modeli / bağlantıların / şalterin alt kısmında (N, 1, 3, 5) Gümüş yüzey modeli / bağlantıların / şalterin alt tarafında (N, 2, 4, 6) Teneke Yardımcı devre CO kontak sayısı / yardımcı kontaklar için 0 Aksesuarlar ürün ilavesi / opsiyonel / motor tahriki Evet Çevresel koşullar IP koruma türü / ön tarafta IP40 ortam sıcaklığı ● işletim sırasında / minimum -25 °C ● işletim sırasında / maksimum 70 °C ● depolama sırasında / minimum -40 °C ● depolama sırasında / maksimum 80 °C Environmental footprint çevresel ürün açıklaması(EPD) Evet küresel ısınma potansiyeli [CO2 eq] / toplam 190 kg küresel ısınma potansiyeli [CO2 eq] / üretim esnasında 4,67 kg küresel ısınma potansiyeli [CO2 eq] / işletim sırasında 186 kg küresel ısınma potansiyeli [CO2 eq] / kullanım ömrü uyarınca -0,826 kg referans işareti / IEC 81346-2:2009 uyarınca Q
