SIEMENS 3 KUTUP KOMPAKT ŞALTER 55KA STARTER KORUMA 100 A 4042948828489
Ürün Kodu : SIE-3VA1110-5MH36-0AA0
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-

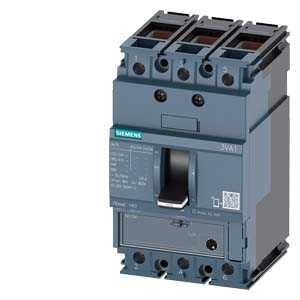

3VA1110-5MH36-0AA0 SIEMENS 100A 55KA 3P KOMPAKT ŞALTER
Siemens SENTRON 3VA1110-5MH36-0AA0, 3 kutuplu kompak şalter (MCCB) kategorisinde yer alır ve özellikle yüksek kısa devre dayanımı ile güvenlik ve performans isteyen tesisler için geliştirilir.

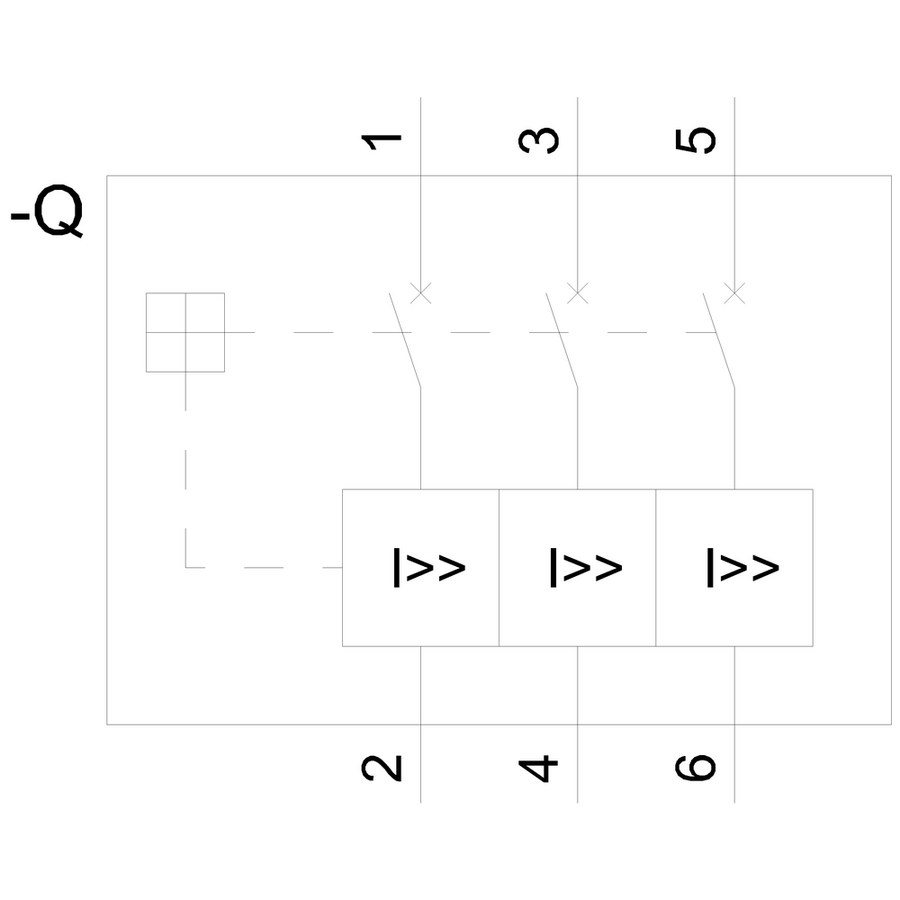

Nominal akımı 100 A olan bu model, TM120M termik‐manyetik açma ünitesi ile yalnızca manyetik (starter) koruma sağlar; aşırı yük koruma fonksiyonu içermez.
Kısa devre kesme gücü 415 V AC gerilimde 55 kA olan bu cihaz, IEC çerçevesi içinde “frame 160 class M” kategorisindedir; bu da onu elektriksel şoklara, ani arızalara ve yüksek kısa devre akımlarına karşı üstün koruma sunan bir bileşen yapar.
Ürün, 240 V AC’de 85 kA, 440 V AC’de ~36 kA kısa devreye karşı koruma kapasitesine sahiptir.
Bağlantı terminalleri oldukça geniştir; 1,5 mm² ile 70 mm² arasındaki yuvarlak veya çok telli iletkenlerle uyumlu olup, ön terminal bağlantı tipi kullanılır.

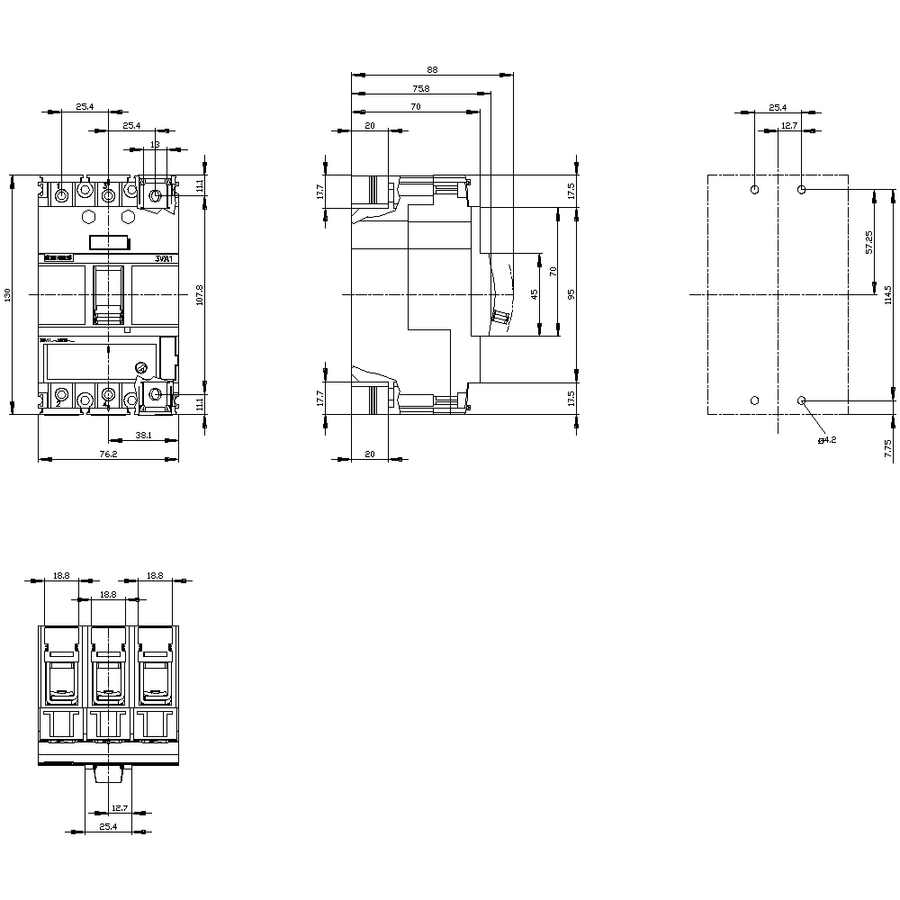

Cihaz 130 mm yükseklik, ~76,2 mm genişlik ve yaklaşık 70 mm derinlik ölçülerindedir.
Net ağırlığı yaklaşık 1,006 kg’dır. IP40 koruma sınıfı bulunan ön yüzü ile pano önünden gelecek fiziksel etkilerden koruma sağlar.
Elektriksel dayanıklılığı AC-1 şartlarında 415 V gerilimde yaklaşık 9.000 çevrim; daha yüksek gerilimlerde (örneğin 690 V) koşullarda ~6.300 çevrim seviyesindedir.
Mekanik işletim ömrü ise yaklaşık 20.000 açma-kapatma çevrimidir, bu da uzun vadeli kullanımda bakım ve değiştirme sıklığını azaltır.
Marka Siemens Tedarikçi No 3VA1110-5MH36-0AA0 Açıklama Circuit breaker 3VA1 IEC frame 160 breaking capacity class M Icu=55kA @ 415 V 3-pole,motor starter protection tm120m, aM, In=100A without overload protection short circuit protection iI=7...16 x In cable connection GTIN 4042948828489 Ağırlık 1.006 Derinlik 0.116 En 0.092 Uzunluk 0.15 ürün marka adı SENTRON ürün tanımı Kompakt devre kesici ürün modeli Starter koruması aşιrι akım tetikelyici modeli TM120M aşιrι akım devindiricisinin koruma fonksiyonu I kutup sayısı 3 Genel teknik veriler izolasyon gerilimi / anma değeri 800 V işletim gerilimi / AC'de / anma değeri 690 V güç kaybı [W] / maksimum 25 W mekanik kullanım süresi (işletim çevrimleri) / tipik 20 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 380/415 V'ta 9 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 690 V'ta 6 300 ürün özelliği / nötr iletken için / sonradan eklenebilir / kısa devre ve aşırı yük koruması Hayir toprak hattı denetimi modeli Yok ürün fonksiyonu ● iletişim fonksiyonu Hayir ● diğer ölçüm fonksiyonları Hayir MB başına net ağırlık 1,006 kg Elektrik işletim akımı ● 40 °C'de 100 A ● 45 °C'de 100 A ● 50 °C'de 100 A ● 55 ℃'de 98 A ● 60 °C'de 96 A ● 65 °C'de 94 A ● 70 °C'de 91 A Anahtarlama kapasitesi IEC 60947 devre kesicinin anahtarlama kapasitesi sınıfı M sınır kısa devre akımı kesme kapasitesi (Icu) ● 240 V'ta 85 kA ● 415 V'ta 55 kA ● 440 V'ta 36 kA ● 500 V'ta 5 kA ● 690 V'ta 5 kA işletim kısa devre akımı kesme kapasitesi (Ics) ● 240 V'ta 85 kA ● 415 V'ta 55 kA ● 440 V'ta 36 kA ● 500 V'ta 5 kA ● 690 V'ta 5 kA kısa devre akımı açma kapasitesi (Icm) ● 240 V'ta 187 kA ● 415 V'ta 121 kA ● 440 V'ta 75,6 kA ● 500 V'ta 7,5 kA ● 690 V'ta 7,5 kA kısa devreye karşı koruma modeli DC şebekelerindeki anahtarlama kapasitesi değerleri için bkz. 3VA kompakt devre kesici cihaz kitabı; link, son bölümdeki Servis ve Destek altında bulunabilir Ayarlanabilir parametreler ayarlama akımının (li) ayarlanabilir tepki değeri / I tetiklemede ● minimum 700 A ● maksimum 1 600 A ayarlanabilir ayar akımı (InN) / N tetiklemede ● minimum 100 A ● maksimum 100 A ürün fonksiyonu / topraklama koruması Hayir Mekanik Tasarım ürün bileşeni ● alçak gerilim tetikleyicisi Hayir ● gerilim tetikleyicisi Hayir ● alarm anahtarı Hayir yükseklik [inç] 5,12 in yükseklik 130 mm genişlik [inç] 3 in bağlanabilir iletken kesiti türü / yuvarlak iletken terminali / çok telli 1 x (1,5 - 70 mm²) genişlik 76,2 mm derinlik [inç] 2,76 in derinlik 70 mm Bağlantılar elektrik bağlantısı düzeni / ana devre için önden bağlantılı elektrik bağlantısı modeli / ana devre için çift taraflı klemensli vida bağlantısı yüzey modeli / bağlantıların / şalterin alt kısmında (N, 1, 3, 5) Gümüş yüzey modeli / bağlantıların / şalterin alt tarafında (N, 2, 4, 6) Teneke Yardımcı devre CO kontak sayısı / yardımcı kontaklar için 0 Aksesuarlar ürün ilavesi / opsiyonel / motor tahriki Evet Çevresel koşullar IP koruma türü / ön tarafta IP40 ortam sıcaklığı ● işletim sırasında / minimum -25 °C ● işletim sırasında / maksimum 70 °C ● depolama sırasında / minimum -40 °C ● depolama sırasında / maksimum 80 °C Environmental footprint çevresel ürün açıklaması(EPD) Evet küresel ısınma potansiyeli [CO2 eq] / toplam 190 kg küresel ısınma potansiyeli [CO2 eq] / üretim esnasında 4,67 kg küresel ısınma potansiyeli [CO2 eq] / işletim sırasında 186 kg küresel ısınma potansiyeli [CO2 eq] / kullanım ömrü uyarınca -0,826 kg referans işareti / IEC 81346-2:2009 uyarınca Q
