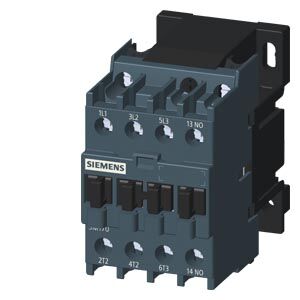

SIEMENS 3MT7010-0AA10-0AL2 SİNOPLUS AC-3 230V AC BOY 0 4KW 9A 1NA 50/60HZ GÜÇ KONTAKTÖRÜ 4047624392711

Name: SIEMENS 3MT7010-0AA10-0AL2 SİNOPLUS AC-3 230V AC BOY 0 4KW 9A 1NA 50/60HZ GÜÇ KONTAKTÖRÜ 4047624392711
Brand: Siemens
SKU: SIE-3MT7010-0AA10-0AL2
Price: 462.24 TRY
Availability: InStock

Ürün Kodu : 3MT7010-0AA10-0AL2

%64 İskonto

1.284,00 TL

462,24 TL

821,76 TL

KDV Dahildir.

Sepete Ekle

Fiyatı düşünce haber ver Yorum Ekle

Ürün Özellikleri
Ödeme Seçenekleri
İade ve Teslimat
Yorumlar (0)

3MT7010-0AA10-0AL2 SIEMENS 4KW 230V KONTAKTÖR 50/60HZ

Siemens’in SINOVA 3MT7 serisinden bir model olan 3MT7010-0AA10-0AL2, üç kutuplu (3P) AC kontaktör sınıfında yer alır.

Bu model, motor kontrol ve genel güç devrelerinde güvenilir anahtarlama performansı sunar.

Teknik açıdan 3MT7010-0AA10-0AL2, AC-3 çalışma kategorisinde 400 V’ta 9 A nominal akım kapasitesi ile çalışabilme özelliğine sahiptir.

Ayrıca ana devrede izolasyon gerilimi 1.000 V’a kadar dayanabilirken darbeli gerilim toleransı 6 kV seviyesindedir.

Kontrol devresi açısından, bu kontaktör 230 V AC besleme gerilimiyle çalışır (50/60 Hz) ve bobin toleransı ±15 % aralığında tasarlanır.

Başlangıç manyetik gücü yaklaşık 80 VA, tutma gücü ise 12 VA formundadır.

Anahtarlama tepkime süreleri de dikkat çekicidir: kapanma gecikmesi 9 … 25 ms, açılma gecikmesi ise 4 … 15 ms aralığındadır.

Koruma sınıfı ön yüz için IP20’dir, yani cihazın front cephesi dokunmatik temaslara karşı korunmuş durumdadır.

Mekanik ömrü 10 milyon çevrim olarak belirtilirken, sık açma/kapama işlemleri bakımından da avantajlı bir yapı sunar.

EAN	4047624392711
Emtia Kodu (GTİP)	85364900
Ambalaj boyutları (U x G x Y)	80.00 x 52.00 x 90.00 mm
Net ağırlık	0.328 Kg
Ürün Kodu	X0F9
Katalog Kodu	EP-M3
Group Code	P335
eClass	Sürüm : 14, Sınıflandırma : 27-37-10-03 Sürüm : 12, Sınıflandırma : 27-37-10-03 Sürüm : 9.1, Sınıflandırma : 27-37-10-03 Sürüm : 9, Sınıflandırma : 27-37-10-03 Sürüm : 8, Sınıflandırma : 27-37-10-03 Sürüm : 7.1, Sınıflandırma : 27-37-10-03 Sürüm : 6, Sınıflandırma : 27-37-10-03
ETIM	Sürüm : 10, Sınıflandırma : EC000066 Sürüm : 9, Sınıflandırma : EC000066 Sürüm : 8, Sınıflandırma : EC000066 Sürüm : 7, Sınıflandırma : EC000066
IDEA	Sürüm : 4, Sınıflandırma : 4755
UNSPSC	Sürüm : 15, Sınıflandırma : 39-12-15-29
ürün marka adı	SINOVA
Genel teknik veriler
koruyucu ebadı	0
ürün ilavesi yardιmcι anahtar	Evet
güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda	7,5 W
● kutup başına	2,5 W
izolasyon gerilimi
● ana akım devresinin kirlilik derecesi 3’te anma değeri	1 000 V
● yardımcı akım devresinin kirlilik derecesi 3’te anma değeri	1 000 V
şok gerilim mukavemeti
● ana akım devresinin anma değeri	6 kV
● yardımcı akım devresinin anma değeri	6 kV
IP koruma türü
● ön tarafta	IP20
mekanik kullanım süresi (işletim çevrimleri)
● kontaktör tipik	10 000 000
referans işareti IEC 81346-2:2009 uyarınca	Q
RoHS yönetmeliği (tarih)	07/01/2022
Ağırlık	0,354 kg
Ortam koşulları
kurulum yüksekliği NN üzerinde yükseklikte maksimum	2 000 m
ortam sıcaklığı
● işletim sırasında	-5 ... +55 °C
● depolama sırasında	-25 ... +70 °C
bağıl nem minimum	10 %
bağıl nem 55 ℃'de IEC 60068-2-30 uyarınca maksimum	95 %
Ana akım devresi
kutup sayısı ana devre için	3
kapayıcı sayısı ana kontaklar için	3
işletim gerilimi AC-3'te anma değeri maksimum	690 V
işletim akımı
● AC-1'de 400 V'ta 40 °C ortam sıcaklığında anma değeri	25 A
● AC-1'de 690 V'a kadar
— 40 °C ortam sıcaklığında anma değeri	25 A
— 60 °C ortam sıcaklığında anma değeri	19 A
● AC-3'te
— 400 V'ta anma değeri	9 A
— 690 V'ta anma değeri	5,2 A
işletim kapasitesi
● AC-3'te
— 400 V'ta anma değeri	4 kW
— 690 V'ta anma değeri	5,5 kW
yük boşaltma frekansı
● AC'de	1 800 1/h
anahtarlama frekansı
● AC-1'de maksimum	600 1/h
● AC-3'te maksimum	750 1/h
Kontrol devresi/ Kumanda
gerilim türü kontrol besleme gerilimi	AC
kontrol besleme gerilimi AC'de
● 50 Hz'de anma değeri	230 V
● 60 Hz'de anma değeri	230 V
çalışma alanı faktörü kontrol gerilimi anma değeri solenoid AC'de
● 50 Hz'de	0,85 ... 1,1
● 60 Hz'de	0,85 ... 1,1
kapanma görünür gücü solenoid AC'de
● 50 Hz'de	80 VA
● 60 Hz'de	80 VA
güç faktörü endüktif bobin kapanma gücünde
● 50 Hz'de	0,75
● 60 Hz'de	0,75
tutma görünür gücü solenoid AC'de
● 50 Hz'de	12 VA
● 60 Hz'de	11 VA
güç faktörü endüktif bobin tutma gücünde
● 50 Hz'de	0,3
● 60 Hz'de	0,3
kapanış gecikmesi AC'de	9 ... 25 ms
açılış gecikmesi AC'de	4 ... 15 ms
Yardιmcι akιm devresi
kapayıcı sayısı yardımcı kontaklar için
● gecikmesiz anahtarlama	1
işletim akımı AC-12'de maksimum	10 A
işletim akımı AC-15'te
● 230 V'ta anma değeri	6 A
● 400 V'ta anma değeri	3 A
● 500 V'ta anma değeri	2 A
● 690 V'ta anma değeri	1 A
işletim akımı DC-12'de
● 24 V'ta anma değeri	6 A
● 110 V'ta anma değeri	3 A
● 220 V'ta anma değeri	1 A
işletim akımı DC-13'te
● 24 V'ta anma değeri	6 A
● 110 V'ta anma değeri	1 A
● 220 V'ta anma değeri	0,3 A
● 600 V'ta anma değeri	0,1 A
Kısa devre koruması
sigorta elemanı modeli
● yardımcı anahtar kısa devre koruması için gerekli	sigorta gG: 10 A
montaj konumu	22,5° ön ve arka tarafa eğim ve 360° dönüş, normal dikey montaj düzlemi ile ilgili
sabitleme türü	DIN EN 60715 uyarınca 35 mm'lik üst geçmeli raya vidalı ve sustalı sabitleme
yükseklik	74,5 mm
genişlik	45 mm
derinlik	82 mm
Bağlantılar/ Terminaller
elektrik bağlantısı modeli
● ana devre için	vida bağlantısı
● yardımcı ve kontrol devreleri için	vida bağlantısı
bağlanabilir iletken kesiti türü ana kontaklar için
● tek telli veya çok telli	1x (1 ... 4 mm²), 2x (1 ... 4 mm²)
sıkma torku
● ana kontaklar için vida bağlantısında	1,2 N·m
● yardımcı kontaklar için vida bağlantısında	1,2 N·m
yiv modeli bağlantı vidası
● ana kontaklar için	M3,5
● yardımcı ve kontrol kontakları	M3,5
