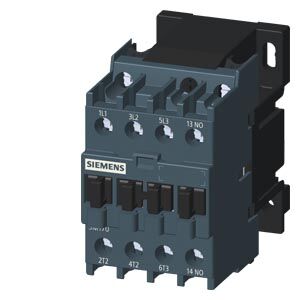

SIEMENS 3MT7012-0AA10-0AL2 SİNOPLUS AC-3 230V AC BOBİN BOY 0 5,5KW 12A 1NA 50/60HZ GÜÇ KONTAKTÖRÜ 4047624392735

Ürün Kodu : 3MT7012-0AA10-0AL2
%64 İskonto
1.359,00 TL
489,24 TL
869,76 TL
KDV Dahildir.
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)

  • 3MT7012-0AA10-0AL2 SIEMENS SİNOPLUS KONTAKTÖR 5.5KW 230V 12A

    3MT7012-0AA10-0AL2 modeli, Siemens’in SINOVA / 3MT7 serisine ait bir üç kutuplu AC kontaktör çözümüdür.

    Bu kontaktör, özellikle orta güçlü motor kontrol sistemlerinde güvenilir anahtarlama fonksiyonunu sağlar.

    Bu, motor yüklerinde ve genel güç devrelerinde dengeli performans için ideal bir değerdir.

    Bobin gerilimi açısından cihaz 230 V AC (50/60 Hz) besleme ile çalışır. Bobin toleransı ±15 % değerinde tasarlanır; bu da besleme dalgalanmalarında cihazın kararlılığını korumasını mümkün kılar.

    Çekim gücü ile tutma gücü arasında makul bir fark bulunur; manyetik çekim gücü başlangıçta biraz yüksek olup, tutma konumundayken daha düşük güç çekerek enerji verimliliğini destekler.

    Anahtarlama dinamikleri cihazın performansını gösteren önemli noktalardandır.

    3MT7012 modelinde kapanma gecikmesi (make) yaklaşık 9 … 25 ms aralığında, açılma gecikmesi (break) ise 4 … 15 ms aralığında gerçekleşir.

    Bu değerler sistem tepkimesi açısından yeterli hız sağlar ve kontrol devrelerinde gecikme kaynaklı olumsuz etkileri minimize eder.

    EAN4047624392735
    Emtia Kodu (GTİP)85364900
    Ambalaj boyutları (U x G x Y)80.00 x 52.00 x 90.00 mm
    Net ağırlık0.328 Kg
    Ürün KoduX0F9
    Katalog KoduEP-M3
    Group CodeP335
    eClass
    • Sürüm : 14, Sınıflandırma : 27-37-10-03
    • Sürüm : 12, Sınıflandırma : 27-37-10-03
    • Sürüm : 9.1, Sınıflandırma : 27-37-10-03
    • Sürüm : 9, Sınıflandırma : 27-37-10-03
    • Sürüm : 8, Sınıflandırma : 27-37-10-03
    • Sürüm : 7.1, Sınıflandırma : 27-37-10-03
    • Sürüm : 6, Sınıflandırma : 27-37-10-03
    ETIM
    • Sürüm : 10, Sınıflandırma : EC000066
    • Sürüm : 9, Sınıflandırma : EC000066
    • Sürüm : 8, Sınıflandırma : EC000066
    • Sürüm : 7, Sınıflandırma : EC000066
    IDEASürüm : 4, Sınıflandırma : 4755
    UNSPSCSürüm : 15, Sınıflandırma : 39-12-15-29
    ürün marka adıSINOVA
    Genel teknik veriler
    koruyucu ebadı0
    ürün ilavesi yardιmcι anahtarEvet
    güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda7,5 W
    ● kutup başına2,5 W
    izolasyon gerilimi
    ● ana akım devresinin kirlilik derecesi 3’te anma değeri1 000 V
    ● yardımcı akım devresinin kirlilik derecesi 3’te anma değeri1 000 V
    şok gerilim mukavemeti
    ● ana akım devresinin anma değeri6 kV
    ● yardımcı akım devresinin anma değeri6 kV
    IP koruma türü
    ● ön taraftaIP20
    mekanik kullanım süresi (işletim çevrimleri)
    ● kontaktör tipik10 000 000
    referans işareti IEC 81346-2:2009 uyarıncaQ
    RoHS yönetmeliği (tarih)07/01/2022
    Ağırlık0,354 kg
    Ortam koşulları
    kurulum yüksekliği NN üzerinde yükseklikte maksimum2 000 m
    ortam sıcaklığı
    ● işletim sırasında-5 ... +55 °C
    ● depolama sırasında-25 ... +70 °C
    bağıl nem minimum10 %
    bağıl nem 55 ℃'de IEC 60068-2-30 uyarınca maksimum95 %
    Ana akım devresi
    kutup sayısı ana devre için3
    kapayıcı sayısı ana kontaklar için3
    işletim gerilimi AC-3'te anma değeri maksimum690 V
    işletim akımı
    ● AC-1'de 400 V'ta 40 °C ortam sıcaklığında anma değeri25 A
    ● AC-1'de 690 V'a kadar
    — 40 °C ortam sıcaklığında anma değeri25 A
    — 60 °C ortam sıcaklığında anma değeri19 A
    ● AC-3'te
    — 400 V'ta anma değeri12 A
    — 690 V'ta anma değeri6,7 A
    işletim kapasitesi
    ● AC-3'te
    — 400 V'ta anma değeri5,5 kW
    — 690 V'ta anma değeri5,5 kW
    yük boşaltma frekansı
    ● AC'de1 800 1/h
    anahtarlama frekansı
    ● AC-1'de maksimum600 1/h
    ● AC-3'te maksimum750 1/h
    Kontrol devresi/ Kumanda
    gerilim türü kontrol besleme gerilimiAC
    kontrol besleme gerilimi AC'de
    ● 50 Hz'de anma değeri230 V
    ● 60 Hz'de anma değeri230 V
    çalışma alanı faktörü kontrol gerilimi anma değeri solenoid AC'de
    ● 50 Hz'de0,85 ... 1,1
    ● 60 Hz'de0,85 ... 1,1
    kapanma görünür gücü solenoid AC'de
    ● 50 Hz'de80 VA
    ● 60 Hz'de80 VA
    güç faktörü endüktif bobin kapanma gücünde
    ● 50 Hz'de0,75
    ● 60 Hz'de0,75
    tutma görünür gücü solenoid AC'de
    ● 50 Hz'de12 VA
    ● 60 Hz'de11 VA
    güç faktörü endüktif bobin tutma gücünde
    ● 50 Hz'de0,3
    ● 60 Hz'de0,3
    kapanış gecikmesi AC'de9 ... 25 ms
    açılış gecikmesi AC'de4 ... 15 ms
    Yardιmcι akιm devresi
    kapayıcı sayısı yardımcı kontaklar için
    ● gecikmesiz anahtarlama1
    işletim akımı AC-12'de maksimum10 A
    işletim akımı AC-15'te
    ● 230 V'ta anma değeri6 A
    ● 400 V'ta anma değeri3 A
    ● 500 V'ta anma değeri2 A
    ● 690 V'ta anma değeri1 A
    işletim akımı DC-12'de
    ● 24 V'ta anma değeri6 A
    ● 110 V'ta anma değeri3 A
    ● 220 V'ta anma değeri1 A
    işletim akımı DC-13'te
    ● 24 V'ta anma değeri6 A
    ● 110 V'ta anma değeri1 A
    ● 220 V'ta anma değeri0,3 A
    ● 600 V'ta anma değeri0,1 A
    Kısa devre koruması
    sigorta elemanı modeli
    ● yardımcı anahtar kısa devre koruması için gereklisigorta gG: 10 A
    montaj konumu22,5° ön ve arka tarafa eğim ve 360° dönüş, normal dikey montaj düzlemi ile ilgili
    sabitleme türüDIN EN 60715 uyarınca 35 mm'lik üst geçmeli raya vidalı ve sustalı sabitleme
    yükseklik74,5 mm
    genişlik45 mm
    derinlik82 mm
    Bağlantılar/ Terminaller
    elektrik bağlantısı modeli
    ● ana devre içinvida bağlantısı
    ● yardımcı ve kontrol devreleri içinvida bağlantısı
    bağlanabilir iletken kesiti türü ana kontaklar için
    ● tek telli veya çok telli1x (1 ... 4 mm²), 2x (1 ... 4 mm²)
    sıkma torku
    ● ana kontaklar için vida bağlantısında1,2 N·m
    ● yardımcı kontaklar için vida bağlantısında1,2 N·m
    yiv modeli bağlantı vidası
    ● ana kontaklar içinM3,5
    ● yardımcı ve kontrol kontaklarıM3,5
