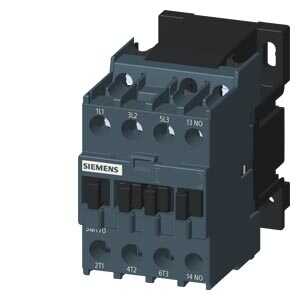

SIEMENS 3MT7018-1AA10-0AL2 SİNOPLUS AC-3 230V AC BOY 1 7,5KW 18A 1NA50/60HZ GÜÇ KONTAKTÖRÜ 4047624392759

Ürün Kodu : 3MT7018-1AA10-0AL2
%64 İskonto
1.718,40 TL
618,62 TL
1.099,78 TL
KDV Dahildir.
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)

  • 3MT7018-1AA10-0AL2 SIEMENS 230V AC 50/60HZ SİNOPLUS 7,5KW KONTAKTÖR

    Siemens’in 3MT7018-1AA10-0AL2 modeli, SINOVA / 3MT7 ailesine ait üç kutuplu bir güç kontaktörü (power contactor) olarak orta güçlü otomasyon ve motor kontrol sistemlerinde etkili ve güvenilir bir çözüm sunar.

    Bu cihaz, AC-3 sınıfında 400 V’ta 18 A çalışma kapasitesiyle tasarlanır ve 7,5 kW’a kadar motor gücünü kontrol edebilme kabiliyetine sahiptir.

    Kontrol devresi açısından cihaz, 220 V AC bobin gerilimi ile beslenir (50/60 Hz), ve ±15 % toleranslı çalışma aralığına sahiptir.

    Manyetik çekim gücü 80 VA iken, tutma gücü 12 VA seviyesindedir.

    Kapanma gecikmesi 9…25 ms; açılma gecikmesi 4…15 ms aralığında gerçekleşir, bu da hızlı anahtarlama tepkisi sağlayarak kontrol devreleriyle uyumlu davranış sunar.

    Elektriksel özellikler açısından, ana devre izolasyon gerilimi 1.000 V AC (kirlenme sınıfı 3) seviyesinde tanımlanır; aynı zamanda darbe gerilimi dayanımı 6 kV düzeyindedir.

    Yalıtım güvenliği çift devrede de (ana devre ve yardımcı devre) eşit şekilde sağlanır.

    EAN4047624392759
    Emtia Kodu (GTİP)85364900
    Ambalaj boyutları (U x G x Y)80.00 x 52.00 x 90.00 mm
    Net ağırlık0.347 Kg
    Ürün KoduX0F9
    Katalog KoduEP-M3
    Group CodeP335
    eClass
    • Sürüm : 14, Sınıflandırma : 27-37-10-03
    • Sürüm : 12, Sınıflandırma : 27-37-10-03
    • Sürüm : 9.1, Sınıflandırma : 27-37-10-03
    • Sürüm : 9, Sınıflandırma : 27-37-10-03
    • Sürüm : 8, Sınıflandırma : 27-37-10-03
    • Sürüm : 7.1, Sınıflandırma : 27-37-10-03
      • Sürüm : 6, Sınıflandırma : 27-37-10-03
    ETIM
    • Sürüm : 10, Sınıflandırma : EC000066
    • Sürüm : 9, Sınıflandırma : EC000066
    • Sürüm : 8, Sınıflandırma : EC000066
      • Sürüm : 7, Sınıflandırma : EC000066
    IDEASürüm : 4, Sınıflandırma : 4755
    UNSPSCSürüm : 15, Sınıflandırma : 39-12-15-29
    ürün marka adıSINOVA
    Genel teknik veriler
    koruyucu ebadı1
    ürün ilavesi yardιmcι anahtarEvet
    güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda9,3 W
    ● kutup başına3,1 W
    izolasyon gerilimi
    ● ana akım devresinin kirlilik derecesi 3’te anma değeri1 000 V
    ● yardımcı akım devresinin kirlilik derecesi 3’te anma değeri1 000 V
    şok gerilim mukavemeti
    ● ana akım devresinin anma değeri6 kV
    ● yardımcı akım devresinin anma değeri6 kV
    IP koruma türü
    ● ön taraftaIP20
    mekanik kullanım süresi (işletim çevrimleri)
    ● kontaktör tipik10 000 000
    referans işareti IEC 81346-2:2009 uyarıncaQ
    RoHS yönetmeliği (tarih)07/01/2022
    Ağırlık0,373 kg
    Ortam koşulları
    kurulum yüksekliği NN üzerinde yükseklikte maksimum2 000 m
    ortam sıcaklığı
    ● işletim sırasında-5 ... +55 °C
    ● depolama sırasında-25 ... +70 °C
    bağıl nem minimum10 %
    bağıl nem 55 ℃'de IEC 60068-2-30 uyarınca maksimum95 %
    Ana akım devresi
    kutup sayısı ana devre için3
    kapayıcı sayısı ana kontaklar için3
    işletim gerilimi AC-3'te anma değeri maksimum690 V
    işletim akımı
    ● AC-1'de 400 V'ta 40 °C ortam sıcaklığında anma değeri32 A
    ● AC-1'de 690 V'a kadar
    — 40 °C ortam sıcaklığında anma değeri32 A
    — 60 °C ortam sıcaklığında anma değeri25 A
    ● AC-3'te
    — 400 V'ta anma değeri18 A
    — 690 V'ta anma değeri10,4 A
    işletim kapasitesi
    ● AC-3'te
    — 400 V'ta anma değeri7,5 kW
    — 690 V'ta anma değeri7,5 kW
    yük boşaltma frekansı
    ● AC'de1 800 1/h
    anahtarlama frekansı
    ● AC-1'de maksimum600 1/h
    ● AC-3'te maksimum750 1/h
    Kontrol devresi/ Kumanda
    gerilim türü kontrol besleme gerilimiAC
    kontrol besleme gerilimi AC'de
    ● 50 Hz'de anma değeri230 V
    ● 60 Hz'de anma değeri230 V
    çalışma alanı faktörü kontrol gerilimi anma değeri solenoid AC'de
    ● 50 Hz'de0,85 ... 1,1
    ● 60 Hz'de0,85 ... 1,1
    kapanma görünür gücü solenoid AC'de
    ● 50 Hz'de80 VA
    ● 60 Hz'de80 VA
    güç faktörü endüktif bobin kapanma gücünde
    ● 50 Hz'de0,75
    ● 60 Hz'de0,75
    tutma görünür gücü solenoid AC'de
    ● 50 Hz'de12 VA
    ● 60 Hz'de11 VA
    güç faktörü endüktif bobin tutma gücünde
    ● 50 Hz'de0,3
    ● 60 Hz'de0,3
    kapanış gecikmesi AC'de9 ... 25 ms
    açılış gecikmesi AC'de4 ... 15 ms
    Yardιmcι akιm devresi
    kapayıcı sayısı yardımcı kontaklar için
    ● gecikmesiz anahtarlama1
    işletim akımı AC-12'de maksimum10 A
    işletim akımı AC-15'te
    ● 230 V'ta anma değeri6 A
    ● 400 V'ta anma değeri3 A
    ● 500 V'ta anma değeri2 A
    ● 690 V'ta anma değeri1 A
    işletim akımı DC-12'de
    ● 24 V'ta anma değeri6 A
    ● 110 V'ta anma değeri3 A
    ● 220 V'ta anma değeri1 A
    işletim akımı DC-13'te
    ● 24 V'ta anma değeri6 A
    ● 110 V'ta anma değeri1 A
    ● 220 V'ta anma değeri0,3 A
    ● 600 V'ta anma değeri0,1 A
    Kısa devre koruması
    sigorta elemanı modeli
    ● yardımcı anahtar kısa devre koruması için gereklisigorta gG: 10 A
    montaj konumu22,5° ön ve arka tarafa eğim ve 360° dönüş, normal dikey montaj düzlemi ile ilgili
    sabitleme türüDIN EN 60715 uyarınca 35 mm'lik üst geçmeli raya vidalı ve sustalı sabitleme
    yükseklik74,5 mm
    genişlik45 mm
    derinlik87 mm
    Bağlantılar/ Terminaller
    elektrik bağlantısı modeli
    ● ana devre içinvida bağlantısı
    ● yardımcı ve kontrol devreleri içinvida bağlantısı
    sıkma torku
    ● ana kontaklar için vida bağlantısında1,7 N·m
    ● yardımcı kontaklar için vida bağlantısında1,2 N·m
    yiv modeli bağlantı vidası
    ● ana kontaklar içinM3,5
    ● yardımcı ve kontrol kontaklarıM3,5
    İzinler Sertifikalar
