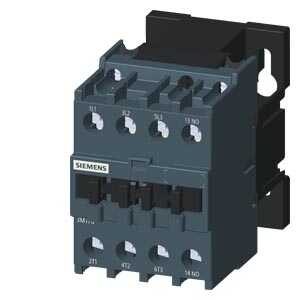

SIEMENS 3MT7025-2AA10-0AL2 SİNOPLUS AC-3 230V AC BOBİN BOY 2 11KW 25A 1NA 50/60HZ GÜÇ KONTAKTÖRÜ 4047624392797

Ürün Kodu : 3MT7025-2AA10-0AL2
%64 İskonto
2.303,40 TL
829,22 TL
1.474,18 TL
KDV Dahildir.
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)

  • 3MT7025-2AA10-0AL2 SIEMENS 25A 230V KONTAKTÖR 11KW

    Siemens’in SINOVA / 3MT7 serisinin güçlü üyelerinden biri olan 3MT7025-2AA10-0AL2, üç kutuplu (3P) AC kontaktörler sınıfında yer alır ve özellikle motor kontrol devrelerinde yüksek verimlilik ile güvenli performans sunar.

    Bu model AC-3 kategorisinde 400 V’da 25 A akım değerine kadar çalışmaya uygun biçimde tasarlanır.

    Ayrıca AC-1 uygulamalarda 40 A (400 V ortamında) kapasitesi mevcuttur.

    Ana devre izolasyon gerilimi 1.000 V’a kadar dayanabilen cihaz, hem ana akım devresi hem de yardımcı devre için 6 kV darbe gerilimi toleransına sahiptir.

    Ön yüz için IP20 koruma sınıfı sağlanmış olup, mekanik servis ömrü tipik olarak 10 milyon çevrim olarak beyan edilmektedir.

    Kontrol (bobin) devresi açısından, cihaz 230 V AC (50/60 Hz) bobin ile çalışır ve bobin çekim gücü 110 VA olarak belirlenir.

    Tutma gücü ise 13 VA seviyesindedir.

    3MT7025-2AA10-0AL2, tek adet 1 NO yardımcı kontak (instantaneous) içerir.

    Bu kontak AC-15 uygulamalarda 230 V için 6 A, 400 V için 3 A kapasiteyle çalışabilir.

    Ayrıca DC uygulamalarda da çeşitli akım değerleri ile uyumludur (örneğin 24 V DC için 6 A, 220 V DC için 1 A gibi).

    Montaj & bağlantı açısından cihaz, vida tipi terminallerle ana devre ve yardımcı devre bağlantılarını destekler.

    Ana devre kabloları 1,5 … 10 mm² (tek telli) ya da 2 × 1,5 … 6 mm² (çift telli) aralığında kullanılabilir.

    Yardımcı kontak devresi için 1,5 … 4 mm² aralığında kablo bağlantısı mümkün kılınır.

    EAN4047624392797
    Emtia Kodu (GTİP)85364900
    Ambalaj boyutları (U x G x Y)90.00 x 62.00 x 108.00 mm
    Net ağırlık0.502 Kg
    Ürün KoduX0F9
    Katalog KoduEP-M3
    Group CodeP335
    eClass
    • Sürüm : 14, Sınıflandırma : 27-37-10-03
    • Sürüm : 12, Sınıflandırma : 27-37-10-03
    • Sürüm : 9.1, Sınıflandırma : 27-37-10-03
    • Sürüm : 9, Sınıflandırma : 27-37-10-03
    • Sürüm : 8, Sınıflandırma : 27-37-10-03
    • Sürüm : 7.1, Sınıflandırma : 27-37-10-03
      • Sürüm : 6, Sınıflandırma : 27-37-10-03
    ETIM
    • Sürüm : 10, Sınıflandırma : EC000066
    • Sürüm : 9, Sınıflandırma : EC000066
    • Sürüm : 8, Sınıflandırma : EC000066
      • Sürüm : 7, Sınıflandırma : EC000066
    IDEASürüm : 4, Sınıflandırma : 4755
    UNSPSCSürüm : 15, Sınıflandırma : 39-12-15-29
    ürün marka adıSINOVA
    Genel teknik veriler
    koruyucu ebadı2
    ürün ilavesi yardιmcι anahtarEvet
    güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda10,764 W
    ● kutup başına3,588 W
    izolasyon gerilimi
    ● ana akım devresinin kirlilik derecesi 3’te anma değeri1 000 V
    ● yardımcı akım devresinin kirlilik derecesi 3’te anma değeri1 000 V
    şok gerilim mukavemeti
    ● ana akım devresinin anma değeri6 kV
    ● yardımcı akım devresinin anma değeri6 kV
    IP koruma türü
    ● ön taraftaIP20
    mekanik kullanım süresi (işletim çevrimleri)
    ● kontaktör tipik10 000 000
    referans işareti IEC 81346-2:2009 uyarıncaQ
    RoHS yönetmeliği (tarih)07/01/2022
    Ağırlık0,538 kg
    Ortam koşulları
    kurulum yüksekliği NN üzerinde yükseklikte maksimum2 000 m
    ortam sıcaklığı
    ● işletim sırasında-5 ... +55 °C
    ● depolama sırasında-25 ... +70 °C
    bağıl nem minimum10 %
    bağıl nem 55 ℃'de IEC 60068-2-30 uyarınca maksimum95 %
    Ana akım devresi
    kutup sayısı ana devre için3
    kapayıcı sayısı ana kontaklar için3
    işletim gerilimi AC-3'te anma değeri maksimum690 V
    işletim akımı
    ● AC-1'de 400 V'ta 40 °C ortam sıcaklığında anma değeri40 A
    ● AC-1'de 690 V'a kadar
    — 40 °C ortam sıcaklığında anma değeri40 A
    — 60 °C ortam sıcaklığında anma değeri31 A
    ● AC-3'te
    — 400 V'ta anma değeri25 A
    — 690 V'ta anma değeri13 A
    işletim kapasitesi
    ● AC-3'te
    — 400 V'ta anma değeri11 kW
    — 690 V'ta anma değeri11 kW
    yük boşaltma frekansı
    ● AC'de1 800 1/h
    anahtarlama frekansı
    ● AC-1'de maksimum600 1/h
    ● AC-3'te maksimum750 1/h
    Kontrol devresi/ Kumanda
    gerilim türü kontrol besleme gerilimiAC
    kontrol besleme gerilimi AC'de
    ● 50 Hz'de anma değeri230 V
    ● 60 Hz'de anma değeri230 V
    çalışma alanı faktörü kontrol gerilimi anma değeri solenoid AC'de
    ● 50 Hz'de0,85 ... 1,1
    ● 60 Hz'de0,85 ... 1,1
    kapanma görünür gücü solenoid AC'de
    ● 50 Hz'de110 VA
    ● 60 Hz'de110 VA
    güç faktörü endüktif bobin kapanma gücünde
    ● 50 Hz'de0,75
    ● 60 Hz'de0,75
    tutma görünür gücü solenoid AC'de
    ● 50 Hz'de13 VA
    ● 60 Hz'de12 VA
    güç faktörü endüktif bobin tutma gücünde
    ● 50 Hz'de0,3
    ● 60 Hz'de0,3
    kapanış gecikmesi AC'de12 ... 27 ms
    açılış gecikmesi AC'de5 ... 22 ms
    Yardιmcι akιm devresi
    kapayıcı sayısı yardımcı kontaklar için
    ● gecikmesiz anahtarlama1
    işletim akımı AC-12'de maksimum10 A
    işletim akımı AC-15'te
    ● 230 V'ta anma değeri6 A
    ● 400 V'ta anma değeri3 A
    ● 500 V'ta anma değeri2 A
    ● 690 V'ta anma değeri1 A
    işletim akımı DC-12'de
    ● 24 V'ta anma değeri6 A
    ● 110 V'ta anma değeri3 A
    ● 220 V'ta anma değeri1 A
    işletim akımı DC-13'te
    ● 24 V'ta anma değeri6 A
    ● 110 V'ta anma değeri1 A
    ● 220 V'ta anma değeri0,3 A
    ● 600 V'ta anma değeri0,1 A
    Kısa devre koruması
    sigorta elemanı modeli
    ● ana devrenin kısa devreye karşı korunması için
    — düzenleme türü 1’de gereklisigorta gG: 50 A
    — düzenleme türü 2’de gereklisigorta gG: 40 A
    ● yardımcı anahtar kısa devre koruması için gereklisigorta gG: 10 A
    montaj konumu22,5° ön ve arka tarafa eğim ve 360° dönüş, normal dikey montaj düzlemi ile ilgili
    sabitleme türüDIN EN 60715 uyarınca 35 mm'lik üst geçmeli raya vidalı ve sustalı sabitleme
    yükseklik83 mm
    genişlik56 mm
    derinlik95 mm
    Bağlantılar/ Terminaller
    elektrik bağlantısı modeli
    ● ana devre içinvida bağlantısı
    ● yardımcı ve kontrol devreleri içinvida bağlantısı
    bağlanabilir iletken kesiti türü ana kontaklar için
    ● tek telli veya çok telli1x (1,5 ... 10 mm²), 2x (1,5 ... 6 mm²)
    bağlanabilir iletken kesiti türü
    ● yardımcı kontaklar için
    — tek telli veya çok telli1x (1,5 ... 4 mm²), 2x (1,5 ... 4 mm²)
    — ince telli kablo uç işlemeli1x (1,5 ... 4 mm²), 2x (1,5 ... 4 mm²)
    sıkma torku
    ● ana kontaklar için vida bağlantısında1,85 N·m
    ● yardımcı kontaklar için vida bağlantısında1,85 N·m
    yiv modeli bağlantı vidası
    ● ana kontaklar içinM4
    ● yardımcı ve kontrol kontaklarıM4
