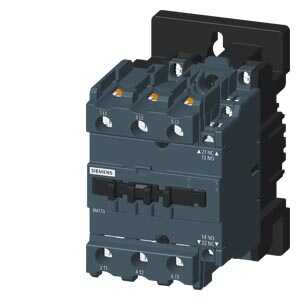

SIEMENS 3MT7065-3AA11-0AL2 SİNOPLUS AC-3 230V AC BOY 3 30KW 65A 1NA+1NK 50/60 HZ YARDIMCI KONTAKLI GÜÇ KONTAKTÖRÜ 4047624392896

Name: SIEMENS 3MT7065-3AA11-0AL2 SİNOPLUS AC-3 230V AC BOY 3 30KW 65A 1NA+1NK 50/60 HZ YARDIMCI KONTAKLI GÜÇ KONTAKTÖRÜ 4047624392896
Brand: Siemens
SKU: SIE-3MT7065-3AA11-0AL2
Price: 3115.58 TRY
Availability: InStock

Ürün Kodu : 3MT7065-3AA11-0AL2

%64 İskonto

8.654,40 TL

3.115,58 TL

5.538,82 TL

KDV Dahildir.

Sepete Ekle

Fiyatı düşünce haber ver Yorum Ekle

Ürün Özellikleri
Ödeme Seçenekleri
İade ve Teslimat
Yorumlar (0)

3MT7065-3AA11-0AL2 SIEMENS 30KW AC-3 SİNOPLUS GÜÇ KONTAKTÖRÜ 1NA+1NK

Bu kontaktör, AC-3 çalışma kategorisinde 400 V’ta 65 A akımı taşıyabilme kapasitesine sahiptir.

AC-1 koşullarında 400 V’ta 80 A değerine kadar çalışma imkânı tanır.

Bobin beslemesi 230 V AC (50/60 Hz) olarak belirlenir.

Bobin toleransı ±15 % aralığında çalışmayı destekler.

Kontrol devresi açısından, başlangıç (çekim) gücü ve tutma gücü değerleri, sistemin enerji verimliliğini ve manyetik performansını dengeler niteliktedir.

Kontaktörün kapanma gecikmesi (make) yaklaşık 17 … 29 ms, açılma gecikmesi (break) ise 6 … 15 ms düzeyindedir; bu değerler hızlı anahtarlama tepkisi sunar.

Yardımcı devre kısmında ise 1 NO + 1 NC kontak yapılandırması vardır.

Ana devre izolasyon gerilimi 1.000 V seviyesinde olup, darbe gerilimi toleransı da ana devre için 8 kV, yardımcı devre için 6 kV olarak belirlenir.

Mekanik ömür 5 milyon çevrim ile uzun vadeli kullanım imkanını destekler.

Cihazın koruma sınıfı ön yüz için IP20’dir.

Ana devre kontakları için 2,5 … 25 mm² (tek iletken) ya da 2 × 2,5 … 16 mm² (çift iletken) yapı desteklenir.

Ürün Kodu	3MT7065-3AA11-0AL2
EAN	4047624392896
Emtia Kodu (GTİP)	85364900
Ambalaj boyutları (U x G x Y)	130.00 x 80.00 x 125.00 mm
Net ağırlık	1.020 Kg
Ürün Kodu	X0F9
Katalog Kodu	EP-M3
Group Code	P335
Ürün Sınıfı	B: return restricted, please contact your Siemens partner/contact
eClass	Sürüm : 14, Sınıflandırma : 27-37-10-03 Sürüm : 12, Sınıflandırma : 27-37-10-03 Sürüm : 9.1, Sınıflandırma : 27-37-10-03 Sürüm : 9, Sınıflandırma : 27-37-10-03 Sürüm : 8, Sınıflandırma : 27-37-10-03 Sürüm : 7.1, Sınıflandırma : 27-37-10-03 Sürüm : 6, Sınıflandırma : 27-37-10-03
ETIM	Sürüm : 10, Sınıflandırma : EC000066 Sürüm : 9, Sınıflandırma : EC000066 Sürüm : 8, Sınıflandırma : EC000066 Sürüm : 7, Sınıflandırma : EC000066
IDEA	Sürüm : 4, Sınıflandırma : 4755
UNSPSC	Sürüm : 15, Sınıflandırma : 39-12-15-29
ürün marka adı	SINOVA
Genel teknik veriler
koruyucu ebadı	3
ürün ilavesi yardιmcι anahtar	Evet
güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda	19,2 W
● kutup başına	6,4 W
izolasyon gerilimi
● ana akım devresinin kirlilik derecesi 3’te anma değeri	1 000 V
● yardımcı akım devresinin kirlilik derecesi 3’te anma değeri	1 000 V
şok gerilim mukavemeti
● ana akım devresinin anma değeri	8 kV
● yardımcı akım devresinin anma değeri	6 kV
IP koruma türü
● ön tarafta	IP20
mekanik kullanım süresi (işletim çevrimleri)
● kontaktör tipik	5 000 000
referans işareti IEC 81346-2:2009 uyarınca	Q
RoHS yönetmeliği (tarih)	07/01/2022
Ağırlık	1,082 kg
Ortam koşulları
kurulum yüksekliği NN üzerinde yükseklikte maksimum	2 000 m
ortam sıcaklığı
● işletim sırasında	-5 ... +55 °C
● depolama sırasında	-25 ... +70 °C
bağıl nem minimum	10 %
bağıl nem 55 ℃'de IEC 60068-2-30 uyarınca maksimum	95 %
Ana akım devresi
kutup sayısı ana devre için	3
kapayıcı sayısı ana kontaklar için	3
işletim gerilimi AC-3'te anma değeri maksimum	690 V
işletim akımı
● AC-1'de 400 V'ta 40 °C ortam sıcaklığında anma değeri	80 A
● AC-1'de 690 V'a kadar
— 40 °C ortam sıcaklığında anma değeri	80 A
— 60 °C ortam sıcaklığında anma değeri	65 A
● AC-3'te
— 400 V'ta anma değeri	65 A
— 690 V'ta anma değeri	32 A
işletim kapasitesi
● AC-3'te
— 400 V'ta anma değeri	30 kW
— 690 V'ta anma değeri	30 kW
yük boşaltma frekansı
● AC'de	1 200 1/h
anahtarlama frekansı
● AC-1'de maksimum	600 1/h
● AC-3'te maksimum	600 1/h
Kontrol devresi/ Kumanda
gerilim türü kontrol besleme gerilimi	AC
kontrol besleme gerilimi AC'de
● 50 Hz'de anma değeri	230 V
● 60 Hz'de anma değeri	230 V
çalışma alanı faktörü kontrol gerilimi anma değeri solenoid AC'de
● 50 Hz'de	0,85 ... 1,1
● 60 Hz'de	0,85 ... 1,1
kapanma görünür gücü solenoid AC'de
● 50 Hz'de	280 VA
● 60 Hz'de	280 VA
güç faktörü endüktif bobin kapanma gücünde
● 50 Hz'de	0,75
● 60 Hz'de	0,75
tutma görünür gücü solenoid AC'de
● 50 Hz'de	41 VA
● 60 Hz'de	40 VA
güç faktörü endüktif bobin tutma gücünde
● 50 Hz'de	0,3
● 60 Hz'de	0,3
kapanış gecikmesi AC'de	17 ... 29 ms
açılış gecikmesi AC'de	6 ... 15 ms
Yardιmcι akιm devresi
açıcı sayısı yardımcı kontaklar için
● gecikmesiz anahtarlama	1
kapayıcı sayısı yardımcı kontaklar için
● gecikmesiz anahtarlama	1
işletim akımı AC-12'de maksimum	10 A
işletim akımı AC-15'te
● 230 V'ta anma değeri	6 A
● 400 V'ta anma değeri	3 A
● 500 V'ta anma değeri	2 A
● 690 V'ta anma değeri	1 A
işletim akımı DC-12'de
● 24 V'ta anma değeri	6 A
● 110 V'ta anma değeri	3 A
● 220 V'ta anma değeri	1 A
işletim akımı DC-13'te
● 24 V'ta anma değeri	6 A
● 110 V'ta anma değeri	1 A
● 220 V'ta anma değeri	0,3 A
● 600 V'ta anma değeri	0,1 A
Kısa devre koruması
sigorta elemanı modeli
● ana devrenin kısa devreye karşı korunması için
— düzenleme türü 1’de gerekli	fuse gG: 100 A
● yardımcı anahtar kısa devre koruması için gerekli	sigorta gG: 10 A
montaj konumu	22,5° ön ve arka tarafa eğim ve 360° dönüş, normal dikey montaj düzlemi ile ilgili
yükseklik	127,5 mm
genişlik	74,5 mm
derinlik	113 mm
Bağlantılar/ Terminaller
elektrik bağlantısı modeli
● ana devre için	vida bağlantısı
● yardımcı ve kontrol devreleri için	vida bağlantısı
bağlanabilir iletken kesiti türü ana kontaklar için
● tek telli veya çok telli	1x (2,5 ... 25 mm²), 2x (2,5 ... 16 mm²)
sıkma torku
● ana kontaklar için vida bağlantısında	5 N·m
● yardımcı kontaklar için vida bağlantısında	1,2 N·m
yiv modeli bağlantı vidası
● ana kontaklar için	M8
● yardımcı ve kontrol kontakları	M3,5
