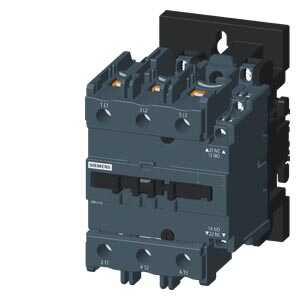

SIEMENS 3MT7080-4AA11-0AL2 SİNOPLUS AC-3 230V AC BOY 4 37KW 80A 1NA+1NK 50/60HZ YARDIMCI KONTAKLI GÜÇ KONTAKTÖRÜ 4047624392919
Ürün Kodu : 3MT7080-4AA11-0AL2- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
3MT7080-4AA11-0AL2 SIEMENS 37KW 230V SİNOPLUS KONTAKTÖR 1NA+NK 80A
Siemens’in 3MT7080-4AA11-0AL2 modeli, yüksek güçlü endüstriyel sistemlerde kullanılan üç kutuplu bir güç kontaktörü (power contactor) olarak dikkat çeker.
Bu kontaktör; motor kontrolü, endüstriyel otomasyon devreleri ve ağır yük uygulamalarında yüksek akım kapasitesi, sağlam yapı ve esneklik sağlayan kontrol özellikleriyle öne çıkar.
Bu model AC-3 kategorisinde 400 V’ta 80 A çalışma akımı kapasitesine sahiptir; bu da güçlü motor ve yük kontrol uygulamalarında sorunsuz performans sunar.
AC-1 tipi yüklerde de yüksek kapasite taşır; güç devrelerinin ana çalışma koşullarında güvenli kullanım sağlar.
Bobin beslemesi 230 V AC (50/60 Hz) olarak tasarlanır ve ±15 % toleransla çalışabilir.
Kapanma gecikmesi (make) yaklaşık 17 … 29 ms, açılma gecikmesi (break) ise 6 … 15 ms aralığındadır. Bu sayede kontrollü ve hızlı anahtarlama tepkisi elde edilir.
Yalıtım açısından cihaz 1.000 V AC izolasyon gerilimi sunar.
Darbe gerilim toleransı da ana devre için 8 kV, yardımcı devreler için 6 kV seviyesindedir.
Mekanik dayanıklılığı 5 milyon çevrim olarak beyan edilir.
Cihazın ön yüzü için IP20 koruma sınıfı sağlanır, bu da ön panelde dokunmatik temaslara karşı temel koruma sunar.
Montaj kolaylığı için 35 mm DIN rayına vida / klik sistemiyle bağlantı desteği sunar.
Ana devre kontakları için 2,5 … 25 mm² (tek iletken) veya 2 × 2,5 … 16 mm² (çift iletken) kablo aralığı desteklenir; yardımcı kontak devresi için 1,5 … 4 mm² kablolar uygundur.
Çalışma sıcaklığı aralığı –5 … +55 °C olarak belirlenmiştir; maksimum irtifa sınırı genellikle 2.000 m seviyesidir.
Ürün Kodu 3MT7080-4AA11-0AL2 EAN 4047624392919 Emtia Kodu (GTİP) 85364900 Ambalaj boyutları (U x G x Y) 130.00 x 90.00 x 132.00 mm Net ağırlık 1.254 Kg Ürün Kodu X0F9 Katalog Kodu EP-M3 Group Code P335 Ürün Sınıfı B: return restricted, please contact your Siemens partner/contact eClass - Sürüm : 14, Sınıflandırma : 27-37-10-03
- Sürüm : 12, Sınıflandırma : 27-37-10-03
- Sürüm : 9.1, Sınıflandırma : 27-37-10-03
- Sürüm : 9, Sınıflandırma : 27-37-10-03
- Sürüm : 8, Sınıflandırma : 27-37-10-03
- Sürüm : 7.1, Sınıflandırma : 27-37-10-03
- Sürüm : 6, Sınıflandırma : 27-37-10-03
ETIM - Sürüm : 10, Sınıflandırma : EC000066
- Sürüm : 9, Sınıflandırma : EC000066
- Sürüm : 8, Sınıflandırma : EC000066
- Sürüm : 7, Sınıflandırma : EC000066
IDEA Sürüm : 4, Sınıflandırma : 4755 UNSPSC Sürüm : 15, Sınıflandırma : 39-12-15-29 ürün marka adı SINOVA Genel teknik veriler koruyucu ebadı 4 ürün ilavesi yardιmcι anahtar Evet güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda 40,96875 W ● kutup başına 13,65625 W izolasyon gerilimi ● ana akım devresinin kirlilik derecesi 3’te anma değeri 1 000 V ● yardımcı akım devresinin kirlilik derecesi 3’te anma değeri 1 000 V şok gerilim mukavemeti ● ana akım devresinin anma değeri 8 kV ● yardımcı akım devresinin anma değeri 6 kV IP koruma türü ● ön tarafta IP20 mekanik kullanım süresi (işletim çevrimleri) ● kontaktör tipik 3 000 000 referans işareti IEC 81346-2:2009 uyarınca Q RoHS yönetmeliği (tarih) 07/01/2022 Ağırlık 1,32 kg Ortam koşulları kurulum yüksekliği NN üzerinde yükseklikte maksimum 2 000 m ortam sıcaklığı ● işletim sırasında -5 ... +55 °C ● depolama sırasında -25 ... +70 °C bağıl nem minimum 10 % bağıl nem 55 ℃'de IEC 60068-2-30 uyarınca maksimum 95 % Ana akım devresi kutup sayısı ana devre için 3 kapayıcı sayısı ana kontaklar için 3 işletim gerilimi AC-3'te anma değeri maksimum 690 V işletim akımı ● AC-1'de 400 V'ta 40 °C ortam sıcaklığında anma değeri 125 A ● AC-1'de 690 V'a kadar — 40 °C ortam sıcaklığında anma değeri 125 A — 60 °C ortam sıcaklığında anma değeri 93 A ● AC-3'te — 400 V'ta anma değeri 80 A — 690 V'ta anma değeri 47 A işletim kapasitesi ● AC-3'te — 400 V'ta anma değeri 37 kW — 690 V'ta anma değeri 45 kW yük boşaltma frekansı ● AC'de 1 200 1/h anahtarlama frekansı ● AC-1'de maksimum 600 1/h ● AC-3'te maksimum 400 1/h Kontrol devresi/ Kumanda gerilim türü kontrol besleme gerilimi AC kontrol besleme gerilimi AC'de ● 50 Hz'de anma değeri 230 V ● 60 Hz'de anma değeri 230 V çalışma alanı faktörü kontrol gerilimi anma değeri solenoid AC'de ● 50 Hz'de 0,85 ... 1,1 ● 60 Hz'de 0,85 ... 1,1 kapanma görünür gücü solenoid AC'de ● 50 Hz'de 280 VA ● 60 Hz'de 280 VA güç faktörü endüktif bobin kapanma gücünde ● 50 Hz'de 0,75 ● 60 Hz'de 0,75 tutma görünür gücü solenoid AC'de ● 50 Hz'de 41 VA ● 60 Hz'de 40 VA güç faktörü endüktif bobin tutma gücünde ● 50 Hz'de 0,3 ● 60 Hz'de 0,3 kapanış gecikmesi AC'de 17 ... 38 ms açılış gecikmesi AC'de 5 ... 23 ms Yardιmcι akιm devresi açıcı sayısı yardımcı kontaklar için ● gecikmesiz anahtarlama 1 kapayıcı sayısı yardımcı kontaklar için ● gecikmesiz anahtarlama 1 işletim akımı AC-12'de maksimum 10 A işletim akımı AC-15'te ● 230 V'ta anma değeri 6 A ● 400 V'ta anma değeri 3 A ● 500 V'ta anma değeri 2 A ● 690 V'ta anma değeri 1 A işletim akımı DC-12'de ● 24 V'ta anma değeri 6 A ● 110 V'ta anma değeri 3 A ● 220 V'ta anma değeri 1 A işletim akımı DC-13'te ● 24 V'ta anma değeri 6 A ● 110 V'ta anma değeri 1 A ● 220 V'ta anma değeri 0,3 A ● 600 V'ta anma değeri 0,1 A Kısa devre koruması sigorta elemanı modeli ● yardımcı anahtar kısa devre koruması için gerekli sigorta gG: 10 A montaj konumu 22,5° ön ve arka tarafa eğim ve 360° dönüş, normal dikey montaj düzlemi ile ilgili yükseklik 127,5 mm genişlik 84,5 mm derinlik 121,5 mm Bağlantılar/ Terminaller elektrik bağlantısı modeli ● ana devre için vida bağlantısı ● yardımcı ve kontrol devreleri için vida bağlantısı sıkma torku ● ana kontaklar için vida bağlantısında 9 N·m ● yardımcı kontaklar için vida bağlantısında 1,2 N·m yiv modeli bağlantı vidası ● ana kontaklar için M10 ● yardımcı ve kontrol kontakları M3,5
-
