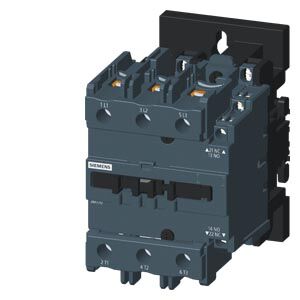

SIEMENS 3MT7095-4AA11-0AL2 SİNOPLUS AC-3 230V AC BOY 4 45KW 95A 1NA+1NK 50/60HZ YARDIMCI KONTAKLI GÜÇ KONTAKTÖRÜ 4047624392926

Ürün Kodu : 3MT7095-4AA11-0AL2
%64 İskonto
13.245,00 TL
4.768,20 TL
8.476,80 TL
KDV Dahildir.
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)

  • 3MT7095-4AA11-0AL2 SIEMENS 230V SİNOPLUS KONTAKTÖR 45KW 50/60HZ 1NA+1NK

    Ürün, SINOVA grubundadır.

    Ac' de güç kaybı anma değeri 40,96875 W değerinde üretilir.

    Koruma türü IP20 olarak adlandırılır.

    1,32 kg ağırlığındadır. Bu sayede montaj açısından kolaylık sunar.

    Kutup sayısı ana devre için 3' tür.

    Boyutları 121,5 x 84,5 x 127,5 mm olarak üretilir.

    Ürün Kodu3MT7095-4AA11-0AL2
    EAN4047624392926
    Emtia Kodu (GTİP)85364900
    Ambalaj boyutları (U x G x Y)130.00 x 90.00 x 132.00 mm
    Net ağırlık1.254 Kg
    Ürün KoduX0F9
    Katalog KoduEP-M3
    Group CodeP335
    Ürün SınıfıB: return restricted, please contact your Siemens partner/contact
    eClass
    • Sürüm : 14, Sınıflandırma : 27-37-10-03
    • Sürüm : 12, Sınıflandırma : 27-37-10-03
    • Sürüm : 9.1, Sınıflandırma : 27-37-10-03
    • Sürüm : 9, Sınıflandırma : 27-37-10-03
    • Sürüm : 8, Sınıflandırma : 27-37-10-03
    • Sürüm : 7.1, Sınıflandırma : 27-37-10-03
    • Sürüm : 6, Sınıflandırma : 27-37-10-03
    ETIM
    • Sürüm : 10, Sınıflandırma : EC000066
    • Sürüm : 9, Sınıflandırma : EC000066
    • Sürüm : 8, Sınıflandırma : EC000066
    • Sürüm : 7, Sınıflandırma : EC000066
    IDEASürüm : 4, Sınıflandırma : 4755
    UNSPSCSürüm : 15, Sınıflandırma : 39-12-15-29
    ürün marka adıSINOVA
    Genel teknik veriler
    koruyucu ebadı4
    ürün ilavesi yardιmcι anahtarEvet
    güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda40,96875 W
    ● kutup başına13,65625 W
    izolasyon gerilimi
    ● ana akım devresinin kirlilik derecesi 3’te anma değeri1 000 V
    ● yardımcı akım devresinin kirlilik derecesi 3’te anma değeri1 000 V
    şok gerilim mukavemeti
    ● ana akım devresinin anma değeri8 kV
    ● yardımcı akım devresinin anma değeri6 kV
    IP koruma türü
    ● ön taraftaIP20
    mekanik kullanım süresi (işletim çevrimleri)
    ● kontaktör tipik3 000 000
    referans işareti IEC 81346-2:2009 uyarıncaQ
    RoHS yönetmeliği (tarih)07/01/2022
    Ağırlık1,32 kg
    Ortam koşulları
    kurulum yüksekliği NN üzerinde yükseklikte maksimum2 000 m
    ortam sıcaklığı
    ● işletim sırasında-5 ... +55 °C
    ● depolama sırasında-25 ... +70 °C
    bağıl nem minimum10 %
    bağıl nem 55 ℃'de IEC 60068-2-30 uyarınca maksimum95 %
    Ana akım devresi
    kutup sayısı ana devre için3
    kapayıcı sayısı ana kontaklar için3
    işletim gerilimi AC-3'te anma değeri maksimum690 V
    işletim akımı
    ● AC-1'de 400 V'ta 40 °C ortam sıcaklığında anma değeri125 A
    ● AC-1'de 690 V'a kadar
    — 40 °C ortam sıcaklığında anma değeri125 A
    — 60 °C ortam sıcaklığında anma değeri93 A
    ● AC-3'te
    — 400 V'ta anma değeri95 A
    — 690 V'ta anma değeri47 A
    işletim kapasitesi
    ● AC-3'te
    — 400 V'ta anma değeri45 kW
    — 690 V'ta anma değeri45 kW
    yük boşaltma frekansı
    ● AC'de1 200 1/h
    anahtarlama frekansı
    ● AC-1'de maksimum600 1/h
    ● AC-3'te maksimum400 1/h
    Kontrol devresi/ Kumanda
    gerilim türü kontrol besleme gerilimiAC
    kontrol besleme gerilimi AC'de
    ● 50 Hz'de anma değeri230 V
    ● 60 Hz'de anma değeri230 V
    çalışma alanı faktörü kontrol gerilimi anma değeri solenoid AC'de
    ● 50 Hz'de0,85 ... 1,1
    ● 60 Hz'de0,85 ... 1,1
    kapanma görünür gücü solenoid AC'de
    ● 50 Hz'de280 VA
    ● 60 Hz'de280 VA
    güç faktörü endüktif bobin kapanma gücünde
    ● 50 Hz'de0,75
    ● 60 Hz'de0,75
    tutma görünür gücü solenoid AC'de
    ● 50 Hz'de41 VA
    ● 60 Hz'de40 VA
    güç faktörü endüktif bobin tutma gücünde
    ● 50 Hz'de0,3
    ● 60 Hz'de0,3
    kapanış gecikmesi AC'de17 ... 38 ms
    açılış gecikmesi AC'de5 ... 23 ms
    Yardιmcι akιm devresi
    açıcı sayısı yardımcı kontaklar için
    ● gecikmesiz anahtarlama1
    kapayıcı sayısı yardımcı kontaklar için
    ● gecikmesiz anahtarlama1
    işletim akımı AC-12'de maksimum10 A
    işletim akımı AC-15'te
    ● 230 V'ta anma değeri6 A
    ● 400 V'ta anma değeri3 A
    ● 500 V'ta anma değeri2 A
    ● 690 V'ta anma değeri1 A
    işletim akımı DC-12'de
    ● 24 V'ta anma değeri6 A
    ● 110 V'ta anma değeri3 A
    ● 220 V'ta anma değeri1 A
    işletim akımı DC-13'te
    ● 24 V'ta anma değeri6 A
    ● 110 V'ta anma değeri1 A
    ● 220 V'ta anma değeri0,3 A
    ● 600 V'ta anma değeri0,1 A
    Kısa devre koruması
    sigorta elemanı modeli
    ● yardımcı anahtar kısa devre koruması için gereklisigorta gG: 10 A
    montaj konumu22,5° ön ve arka tarafa eğim ve 360° dönüş, normal dikey montaj düzlemi ile ilgili
    yükseklik127,5 mm
    genişlik84,5 mm
    derinlik121,5 mm
    Bağlantılar/ Terminaller
    elektrik bağlantısı modeli
    ● ana devre içinvida bağlantısı
    ● yardımcı ve kontrol devreleri içinvida bağlantısı
    sıkma torku
    ● ana kontaklar için vida bağlantısında9 N·m
    ● yardımcı kontaklar için vida bağlantısında1,2 N·m
    yiv modeli bağlantı vidası
    ● ana kontaklar içinM10
    ● yardımcı ve kontrol kontaklarıM3,5
