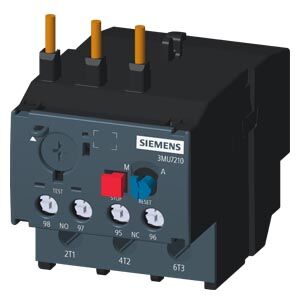

SIEMENS 3MU7210-1AA0 SİNOPLUS 3MT7 BOY 2 İÇİN 23-32A TERMİK AŞIRI AKIM RÖLESİ 4047624395965
Ürün Kodu : 3MU7210-1AA0- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
3MU7210-1AA0 SIEMENS 23-32A TERMİK AŞIRI AKIM RÖLESİ 3MT7 BOY2
Siemens’in 3MU7210-1AA0 modeli, SINOVA 3MU7 serisine ait, 23-32 A aralığında ayarlanabilir (class 10) termik aşırı akım rölesidir.
Bu modül özellikle 3MT7 kontaktör sistemleriyle entegrasyon için tasarlanmış olup motor koruma uygulamalarında güvenilir performans sunar.
Ana akım devresi üç kutupludur ve röle, 690 V AC izolasyon gerilimi, 6 kV darbe gerilimi toleransı gibi dayanım özellikleriyle donatılır.
Isı kaybı tam yükte yaklaşık 16,5 W toplam (her kutup ~5,5 W) şeklindedir.
Modülün çalışma sıcaklığı aralığı –5 … +55 °C, depolama sıcaklığı –25 … +70 °C olarak belirlenir.
Yardımcı kontağı kısmında 1 NO + 1 NC kontak bulunur; bu kontaklar AC-15 koşullarda 24 V / 4,17 A, 110 V / 3,64 A ve 690 V / 0,7 A değerlerine kadar kullanılabilirler.
Röle, hem manuel hem otomatik sıfırlama (manual / auto reset) işleviyle esnek kullanım sunar.
Montaj ölçüleri 76,5 mm yükseklik, 44 mm genişlik, 92,5 mm derinliktir.
EAN 4047624395965 Emtia Kodu (GTİP) 85364900 Ambalaj boyutları (U x G x Y) 72.00 x 58.00 x 94.00 mm Net ağırlık 0.217 Kg Ürün Kodu X0FB Katalog Kodu EP-M3 Group Code P335 Ürün Sınıfı B: return restricted, please contact your Siemens partner/contact eClass - Sürüm : 14, Sınıflandırma : 27-37-15-01
- Sürüm : 12, Sınıflandırma : 27-37-15-01
- Sürüm : 9.1, Sınıflandırma : 27-37-15-01
- Sürüm : 9, Sınıflandırma : 27-37-15-01
- Sürüm : 8, Sınıflandırma : 27-37-15-01
- Sürüm : 7.1, Sınıflandırma : 27-37-15-01
- Sürüm : 6, Sınıflandırma : 27-37-15-01
ETIM - Sürüm : 10, Sınıflandırma : EC000106
- Sürüm : 9, Sınıflandırma : EC000106
- Sürüm : 8, Sınıflandırma : EC000106
- Sürüm : 7, Sınıflandırma : EC000106
IDEA Sürüm : 4, Sınıflandırma : 5366 UNSPSC Sürüm : 15, Sınıflandırma : 39-12-23-30 ürün marka adı SINOVA ürün tanımı Termik aşırı yük rölesi ürün tipi tanımı 3MU7 Genel teknik veriler aşırı akım rölesi ebadı boyut 2 güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda 16,5 W ● kutup başına 5,5 W izolasyon gerilimi kirlilik derecesi 3’te AC'de anma değeri 690 V şok gerilim mukavemeti ana akım devresinin anma değeri 6 kV şok mukavemeti IEC 60068-2-27 uyarınca 15g / 11 ms referans işareti IEC 81346-2:2009 uyarınca F RoHS yönetmeliği (tarih) 07/01/2022 Ağırlık 0,245 kg Ortam koşulları kurulum yüksekliği NN üzerinde yükseklikte maksimum 2 000 m ortam sıcaklığı ● işletim sırasında -5 ... +55 °C ● depolama sırasında -25 ... +70 °C sıcaklık kompanzasyonu -5 ... +55 °C bağıl nem işletim sırasında 10 ... 95 % Ana akım devresi kutup sayısı ana devre için 3 gerilim türü ana devre için AC işletim gerilimi ● anma değeri 690 V ● AC-3'te anma değeri maksimum 690 V işletim frekansı anma değeri 50 ... 60 Hz işletim akımı anma değeri 32 A işletim akımı AC-3'te 400 V'ta anma değeri 32 A işletim kapasitesi AC-3'te ● 400 V'ta anma değeri 15 kW ● 690 V'ta anma değeri 30 kW Yardιmcι akιm devresi açıcı sayısı yardımcı kontaklar için 1 kapayıcı sayısı yardımcı kontaklar için 1 işletim akımı yardımcı kontaklar AC-15'te ● 24 V'ta 4,17 A ● 110 V'ta 3,64 A ● 690 V'ta 0,7 A işletim akımı yardımcı kontaklar DC-13'te ● 24 V'ta 4,17 A ● 110 V'ta 0,45 A ● 220 V'ta 0,2 A Kısa devre koruması sigorta elemanı modeli ● yardımcı anahtar kısa devre koruması için gerekli sigorta gG: 10 A Montaj/ Sabitleme/ Ebatlar montaj konumu 22,5° ön ve arka tarafa eğim ve 90° dönüş, normal dikey montaj düzlemi ile ilgili sabitleme türü Kontaktör montajı yükseklik 76,5 mm genişlik 44 mm derinlik 92,5 mm Bağlantılar/ Terminaller elektrik bağlantısı modeli ● ana devre için vida bağlantısı ● yardımcı ve kontrol devreleri için vida bağlantısı bağlanabilir iletken kesiti türü ana kontaklar için ● tek telli veya çok telli 1x (1,5 ... 10 mm²) ● ince telli kablo uç işlemeli 1x (2.5 ... 10.0 mm²) bağlanabilir iletken kesiti türü yardımcı kontaklar için ● tek telli veya çok telli 1x (1 ... 4 mm²) ● ince telli kablo uç işlemeli 1x (1 ... 4 mm²) sıkma torku ● ana kontaklar için vida bağlantısında 2,5 N·m ● yardımcı kontaklar için vida bağlantısında 1,2 N·m yiv modeli bağlantı vidası ● ana kontaklar için M4 ● yardımcı ve kontrol kontakları M3,5 Elektrik Güvenliği IP koruma türü ön tarafta IEC 60529 uyarınca IP20 temas koruması ön tarafta IEC 60529 uyarınca önden dikey dokunma durumunda parmak korumalı Gösterge gösterge modeli anahtarlama durumu için tetikleyici göstergesi
-
23.212,80 TL9.285,12 TL
