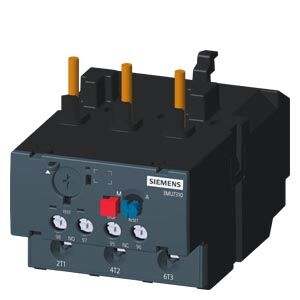

SIEMENS 3MU7310-2CA0 SİNOPLUS 3MT7 BOY 3, 4 İÇİN 30-40A TERMİK AŞIRI AKIM RÖLESİ 4047624395996
Ürün Kodu : 3MU7310-2BA0- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
3MU7310-2BA0 SIEMENS TERMİK AŞIRI AKIM RÖLESİ 37-50A
Siemens 3MU7310-2BA0 modeli, SINOVA / 3MU7 serisinde yer alan bir termik aşırı akım rölesi (overload relay) modülüdür.
Bu modül, özellikle 3MT7 kontaktör sistemleri ile doğrudan montaj uyumluluğu sağlayacak şekilde tasarlanır ve motorların aşırı yük koşullarından korunmasında aktif rol oynar.
3MU7310-2BA0 modülü, daha yüksek akım değerlerine uygun bir koruma aralığı sunar; bu sayede orta-üst güçlü motor uygulamalarında tercih edilen bir bileşendir.
Cihazın ayarlanabilir akım aralığı, sistem gereksinimlerine göre hassas şekilde yapılandırılabilir.
Elektriksel özellikler açısından, cihaz 690 V AC izolasyon gerilimi ve 6 kV darbe gerilim toleransı gibi dayanım değerleri ile tasarlanır.
Bu özellikler, modülü ani gerilim dalgalanmalarına karşı koruma sağlayacak şekilde güvenli hale getirir.
Cihazın sıcak çalışma koşullarında oluşan güç kaybı, elektriksel verimliliği etkilemeyecek ölçüde sınırlı tutulur.
Montaj açısından, 3MU7310-2BA0 modülü kontaktör montajlı bir yapıya sahiptir ve vida tipi terminallerle bağlantı kolaylığı sunar.
Ana devre kontakları ve yardımcı kontak için uygun kablo kesitleri desteklenir.
Cihazın boyutları kompakt ölçülerdedir; genişlik, derinlik ve yükseklik değerleri sistem panolarıyla uyum içinde çalışacak şekilde tasarlanır.
Ayrıca cihaz yaklaşık 0,175 kg ağırlığındadır.
Çalışma sıcaklığı aralığı –5 … +55 °C, saklama sıcaklığı ise –25 … +70 °C olarak belirlenir.
Bu değerler, cihazın çeşitli endüstriyel ortamlarda güvenli performans göstermesini destekler.
EAN 4047624395996 Emtia Kodu (GTİP) 85364900 Ambalaj boyutları (U x G x Y) 117.00 x 84.00 x 75.00 mm Net ağırlık 0.448 Kg Ürün Kodu X0FB Katalog Kodu EP-M3 Group Code P335 Ürün Sınıfı B: return restricted, please contact your Siemens partner/contact eClass - Sürüm : 14, Sınıflandırma : 27-37-15-01
- Sürüm : 12, Sınıflandırma : 27-37-15-01
- Sürüm : 9.1, Sınıflandırma : 27-37-15-01
- Sürüm : 9, Sınıflandırma : 27-37-15-01
- Sürüm : 8, Sınıflandırma : 27-37-15-01
- Sürüm : 7.1, Sınıflandırma : 27-37-15-01
- Sürüm : 6, Sınıflandırma : 27-37-15-01
ETIM - Sürüm : 10, Sınıflandırma : EC000106
- Sürüm : 9, Sınıflandırma : EC000106
- Sürüm : 8, Sınıflandırma : EC000106
- Sürüm : 7, Sınıflandırma : EC000106
IDEA Sürüm : 4, Sınıflandırma : 5366 UNSPSC Sürüm : 15, Sınıflandırma : 39-12-23-30 ürün marka adı SINOVA ürün tanımı Termik aşırı yük rölesi ürün tipi tanımı 3MU7 Genel teknik veriler aşırı akım rölesi ebadı boyut 3 güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda 17,1 W ● kutup başına 5,7 W izolasyon gerilimi kirlilik derecesi 3’te AC'de anma değeri 690 V şok gerilim mukavemeti ana akım devresinin anma değeri 6 kV şok mukavemeti IEC 60068-2-27 uyarınca 15g / 11 ms referans işareti IEC 81346-2:2009 uyarınca F RoHS yönetmeliği (tarih) 07/01/2022 Ağırlık 0,491 kg Ortam koşulları kurulum yüksekliği NN üzerinde yükseklikte maksimum 2 000 m ortam sıcaklığı ● işletim sırasında -5 ... +55 °C ● depolama sırasında -25 ... +70 °C sıcaklık kompanzasyonu -5 ... +55 °C bağıl nem işletim sırasında 10 ... 95 % Ana akım devresi kutup sayısı ana devre için 3 gerilim türü ana devre için AC işletim gerilimi ● anma değeri 690 V ● AC-3'te anma değeri maksimum 690 V işletim frekansı anma değeri 50 ... 60 Hz işletim akımı anma değeri 40 A işletim akımı AC-3'te 400 V'ta anma değeri 40 A işletim kapasitesi AC-3'te ● 400 V'ta anma değeri 18,5 kW ● 690 V'ta anma değeri 37 kW Yardιmcι akιm devresi açıcı sayısı yardımcı kontaklar için 1 kapayıcı sayısı yardımcı kontaklar için 1 işletim akımı yardımcı kontaklar AC-15'te ● 24 V'ta 4,17 A ● 110 V'ta 3,64 A ● 690 V'ta 0,7 A işletim akımı yardımcı kontaklar DC-13'te ● 24 V'ta 4,17 A ● 110 V'ta 0,45 A ● 220 V'ta 0,2 A Kısa devre koruması sigorta elemanı modeli ● yardımcı anahtar kısa devre koruması için gerekli sigorta gG: 10 A Montaj/ Sabitleme/ Ebatlar montaj konumu 22,5° ön ve arka tarafa eğim ve 90° dönüş, normal dikey montaj düzlemi ile ilgili sabitleme türü Kontaktör montajı yükseklik 79,5 mm genişlik 70 mm derinlik 115 mm Bağlantılar/ Terminaller elektrik bağlantısı modeli ● ana devre için vida bağlantısı ● yardımcı ve kontrol devreleri için vida bağlantısı bağlanabilir iletken kesiti türü ana kontaklar için ● tek telli veya çok telli 1x (4 ... 35 mm²) ● ince telli kablo uç işlemeli 1x (2,5 ... 35 mm²) bağlanabilir iletken kesiti türü yardımcı kontaklar için ● tek telli veya çok telli 1x (1 ... 4 mm²) ● ince telli kablo uç işlemeli 1x (1 ... 4 mm²) sıkma torku ● ana kontaklar için vida bağlantısında 9 N·m ● yardımcı kontaklar için vida bağlantısında 1,2 N·m yiv modeli bağlantı vidası ● ana kontaklar için M10 ● yardımcı ve kontrol kontakları M3,5 Elektrik Güvenliği IP koruma türü ön tarafta IEC 60529 uyarınca IP20 temas koruması ön tarafta IEC 60529 uyarınca önden dikey dokunma durumunda parmak korumalı Gösterge gösterge modeli anahtarlama durumu için tetikleyici göstergesi
-
