Siemens

SIEMENS 3RH2131-1AB00 BOY S00 3NO+1NC 24V AC SIRIUS YARDIMCI KONTAKTÖR 4011209847521

Ürün Kodu : SIE-3RH2131-1AB00
%62 İskonto
1.916,40 TL
728,23 TL
KDV Dahildir.
TÜKENDİ Stoklara girince haber ver
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)

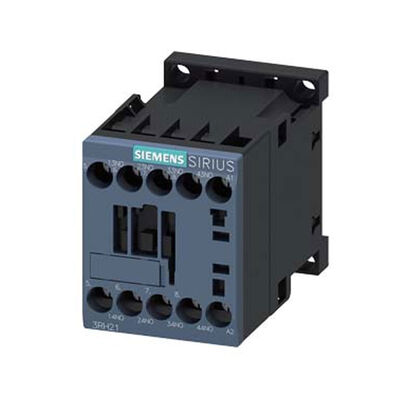

  • SIEMENS SIRIUS 3RH2 Yardımcı Kontaktör

    Siemens SIRIUS 3RH2 serisi yardımcı kontaktör, kumanda akımı devrelerinde kontrol sinyallerinin devreye alınması için tasarlanmıştır. 3 NO + 1 NC kontak yapısı . AC 24 V . S00 ebat yapısı . Vida bağlantı klemensleri ile güvenli ve hızlı montaj olanağı sağlar. 3RH2 serisi, yüksek kontak güvenilirliği ve SIRIUS sistem modülü uyumluluğu ile modern otomasyon uygulamaları için ideal bir çözümdür.

    Marka Siemens
    Tedarikçi No 3RH2131-1AB00
    Seri 3RH Sirius Yardımcı Kontaktör
    Ürün Adı Siemens, 3RH2131-1AB00,
    Sirius Yardımcı Kontaktör, 24VAC,
    6Amper, 3NO-1NC, Boy S00
    Akım 6A
    Bobin Gerilimi 24 VAC
    Frekans 50-60 Hz

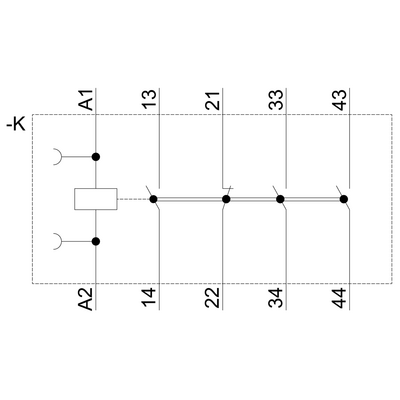

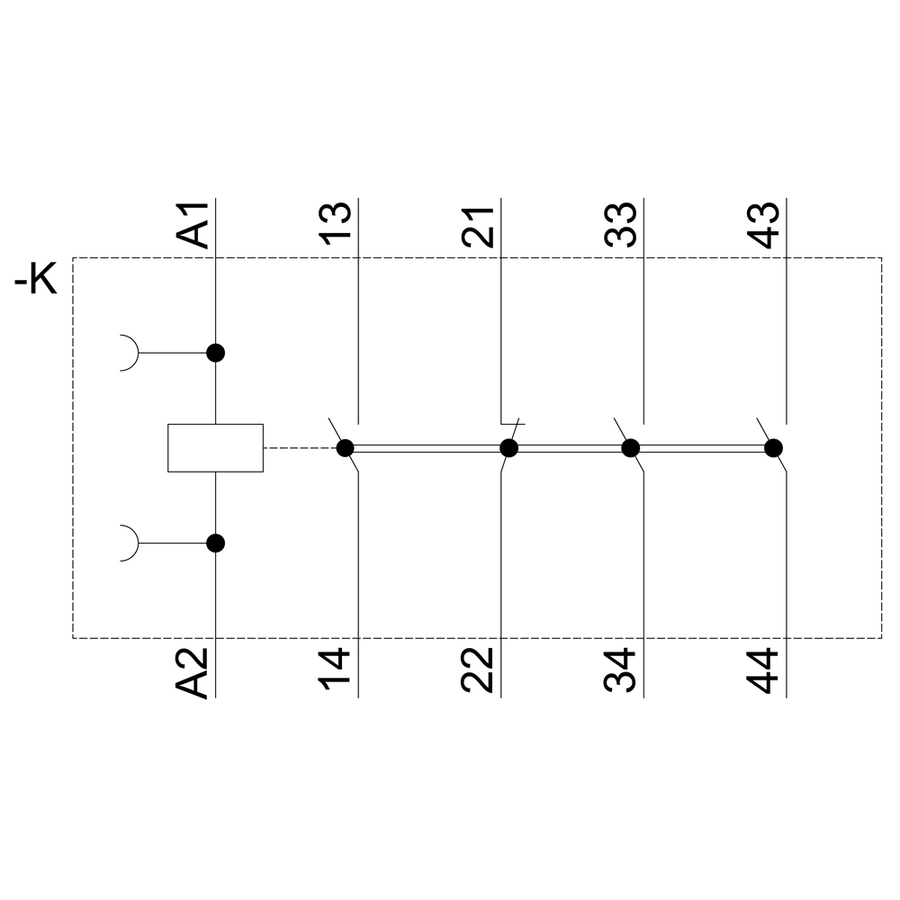

    Yardımcı Kontak 3NO+1NC
    Boy S00
    ürün marka adı SIRIUS
    ürün tanımı yardımcı kontaktör
    ürün tipi tanımı 3RH2
    Genel teknik veriler
    koruyucu ebadı S00
    ürün ilavesi yardιmcι anahtar Evet
    güç kaybı [W] akım anma değerinde yük akım parçasız tipik 1,43 W
    izolasyon gerilimi kirlilik derecesi 3’te AC'de anma değeri 690 V
    kirlilik derecesi 3
    şok gerilim mukavemeti anma değeri 6 kV
    şok mukavemeti dikdörtgen darbede
    ● AC'de 7,3g / 5 ms, 4,7g / 10 ms
    şok mukavemeti sinüs darbesinde
    ● AC'de 11,4g / 5 ms, 7,3g / 10 ms
    mekanik kullanım süresi (işletim çevrimleri)
    ● kontaktör tipik 30 000 000
    ● elektronik uyumlu yardımcı anahtar bloklu kontaktör tipik 5 000 000
    ● yardımcı anahtar bloklu kontaktör tipik 10 000 000
    referans işareti IEC 81346-2:2009 uyarınca K
    RoHS yönetmeliği (tarih) 10/01/2009
    Ağırlık 0,233 kg
    Ortam koşulları
    kurulum yüksekliği NN üzerinde yükseklikte maksimum 2 000 m
    ortam sıcaklığı
    ● işletim sırasında -25 ... +60 °C
    ● depolama sırasında -55 ... +80 °C
    bağıl nem minimum 10 %
    bağıl nem 55 ℃'de IEC 60068-2-30 uyarınca maksimum 95 %
    Environmental footprint
    çevresel ürün açıklaması(EPD) Evet
    küresel ısınma potansiyeli [CO2 eq] toplam 49,2 kg
    küresel ısınma potansiyeli [CO2 eq] üretim esnasında 1,15 kg
    küresel ısınma potansiyeli [CO2 eq] işletim sırasında 48,2 kg
    küresel ısınma potansiyeli [CO2 eq] kullanım ömrü uyarınca -0,139 kg
    Ana akım devresi
    yük boşaltma frekansı
    ● AC'de 10 000 1/h
    ● DC'de 10 000 1/h
    Kontrol devresi/ Kumanda
    gerilim türü kontrol besleme gerilimi AC
    kontrol besleme gerilimi AC'de
    ● 50 Hz'de anma değeri 24 V
    ● 60 Hz'de anma değeri 24 V
    kontrol besleme gerilimi frekansı
    ● 1 anma değeri 50 Hz
    ● 2 anma değeri 60 Hz
    çalışma alanı faktörü kontrol gerilimi anma değeri solenoid AC'de
    ● 50 Hz'de 0,8 ... 1,1
    ● 60 Hz'de 0,85 ... 1,1
    kapanma görünür gücü solenoid AC'de 37 VA
    güç faktörü endüktif bobin kapanma gücünde 0,8
    tutma görünür gücü solenoid AC'de 5,7 VA
    güç faktörü endüktif bobin tutma gücünde 0,25
    kapanış gecikmesi
    ● AC'de 8 ... 33 ms
    açılış gecikmesi
    ● AC'de 4 ... 15 ms
    elektrik arkı süresi 10 ... 15 ms
    Yardιmcι akιm devresi
    açıcı sayısı yardımcı kontaklar için 1
    ● gecikmesiz anahtarlama 1
    kapayıcı sayısı yardımcı kontaklar için 3
    ● gecikmesiz anahtarlama 3
    anahtar elemanları kodu ve kod harfi 31 E
    işletim akımı AC-12'de maksimum 10 A
    işletim akımı AC-15'te
    ● 230 V'ta anma değeri 10 A
    ● 400 V'ta anma değeri 3 A
    ● 500 V'ta anma değeri 2 A
    ● 690 V'ta anma değeri 1 A
    işletim akımı 1 akım hattında DC-12'de
    ● 24 V'ta anma değeri 10 A
    ● 110 V'ta anma değeri 3 A
    ● 220 V'ta anma değeri 1 A
    ● 440 V'ta anma değeri 0,3 A
    ● 600 V'ta anma değeri 0,15 A
    işletim akımı seri devre 2 akım hattında DC-12'de
    ● 24 V'ta anma değeri 10 A
    ● 60 V'ta anma değeri 10 A
    ● 110 V'ta anma değeri 4 A
    ● 220 V'ta anma değeri 2 A
    ● 440 V'ta anma değeri 1,3 A
    ● 600 V'ta anma değeri 0,65 A
    işletim akımı seri devre 3 akım hattında DC-12'de
    ● 24 V'ta anma değeri 10 A
    ● 60 V'ta anma değeri 10 A
    ● 110 V'ta anma değeri 10 A
    ● 220 V'ta anma değeri 3,6 A
    ● 440 V'ta anma değeri 2,5 A
    ● 600 V'ta anma değeri 1,8 A
    anahtarlama frekansı DC-12'de maksimum 1 000 1/h
    işletim akımı 1 akım hattında DC-13'te
    ● 24 V'ta anma değeri 10 A
    ● 110 V'ta anma değeri 1 A
    ● 220 V'ta anma değeri 0,3 A
    ● 440 V'ta anma değeri 0,14 A
    ● 600 V'ta anma değeri 0,1 A
    işletim akımı seri devre 2 akım hattında DC-13'te
    ● 24 V'ta anma değeri 10 A
    ● 60 V'ta anma değeri 3,5 A
    ● 110 V'ta anma değeri 1,3 A
    ● 220 V'ta anma değeri 0,9 A
    ● 440 V'ta anma değeri 0,2 A
    ● 600 V'ta anma değeri 0,1 A
    işletim akımı seri devre 3 akım hattında DC-13'te
    ● 24 V'ta anma değeri 10 A
    ● 60 V'ta anma değeri 4,7 A
    ● 110 V'ta anma değeri 3 A
    ● 220 V'ta anma değeri 1,2 A
    ● 440 V'ta anma değeri 0,5 A
    ● 600 V'ta anma değeri 0,26 A
    anahtarlama frekansı DC-13'te maksimum 1 000 1/h
    kontak güvenilirliği yardımcı kontaklar beher 100 milyonda hatalı çalıştırma (17 V, 1 mA)
    Nominal UL/CSA verileri
    kontak yük kapasitesi yardımcı kontaklar UL uyarınca A600 / Q600
    Kısa devre koruması
    minyatür devre kesici modeli yardımcı devrenin kısa devre korunması için 230 V'a kadar C karakteristiği: 10 A; 0,4 kA
    sigorta elemanı modeli yardımcı anahtar kısa devre koruması için gerekli gG: 10 A (690 V, 1 kA)

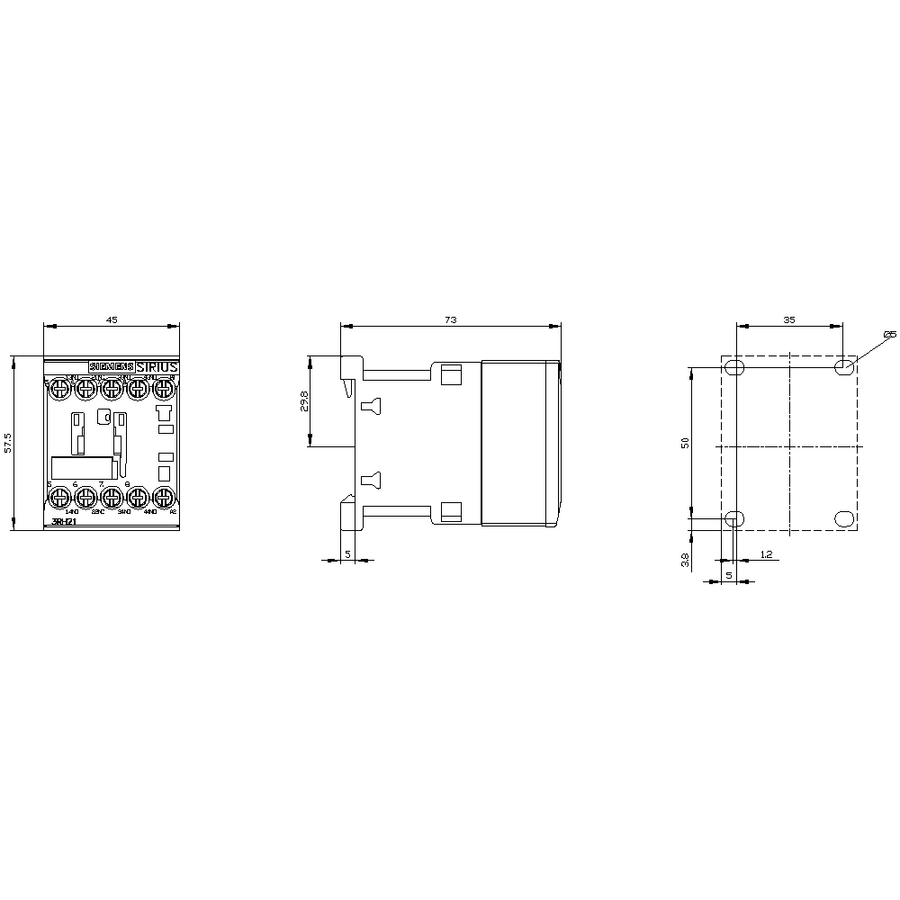

    Montaj/ Sabitleme/ Ebatlar
    montaj konumu dikey montaj yüzeyinde +/-180° döndürülebilir, dikey montaj yüzeyinde +/- 22,5° öne ve arkaya eğilebilir.
    sabitleme türü 35 mm'lik üstten geçmeli raya vidalı ve tırnaklı sabitleme
    yükseklik 57,5 mm
    genişlik 45 mm
    derinlik 73 mm
    uyulması gereken mesafe
    ● sıralı montajda
    — önde 10 mm
    — yukarı 10 mm
    — aşağı doğru 10 mm
    — yanlarda 0 mm
    ● topraklanmış parçalara
    — önde 10 mm
    — yukarı 10 mm
    — yanlarda 6 mm
    — aşağı doğru 10 mm
    ● gerilim taşıyan parçalara
    — önde 10 mm
    — yukarı 10 mm
    — aşağı doğru 10 mm
    — yanlarda 6 mm
    Bağlantılar/ Terminaller
    elektrik bağlantısı modeli yardımcı ve kontrol devreleri için vida bağlantısı
    bağlanabilir iletken kesiti türü
    ● yardımcı kontaklar için
    — tek telli veya çok telli 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
    — ince telli kablo uç işlemeli 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
    ● AWG hatlarında yardımcı kontaklar için 2x (20 ... 16), 2x (18 ... 14), 2x 12
    Emniyet
    ürün fonksiyonu
    ● IEC 60947-5-1 uyarınca pozitif kılavuzlamalı Evet
    ● güvenlik fonksiyonu için uygundur Evet
    kullanma uygunluğu emniyetli kapatma Evet
    kullanım süresi maksimum 20 a
    tehlike yaratan kesilmelerin oranı
    ● düşük zorlanma oranında SN 31920 uyarınca 40 %
    ● yüksek zorlanma oranında SN 31920 uyarınca 73 %
    B10 değeri yüksek zorlanma oranında SN 31920 uyarınca 1 000 000; 0,3 x Ie durumunda
    devre dışı kalma oranı [FIT] düşük zorlanma oranında SN 31920 uyarınca 100 FIT
    ISO 13849
    cihaz tipi ISO 13849-1 uyarınca 3
    yüksek boyutlandırma ISO 13849-2 uyarınca gerekli Evet
    IEC 61508
    emniyetli cihaz türü IEC 61508-2 uyarınca A tipi
    Elektrik Güvenliği
    IP koruma türü ön tarafta IEC 60529 uyarınca IP20
    temas koruması ön tarafta IEC 60529 uyarınca önden dikey dokunma durumunda parmak korumalı
