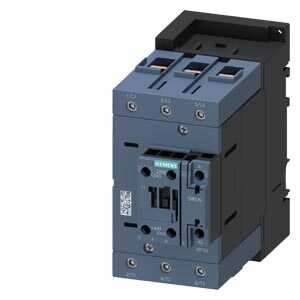

SIEMENS 45KW 95A 110VAC BOBİNLİ 1NO+1NC ÜÇ FAZLI SIRIUS KONTAKTÖR 4047621023878

Ürün Kodu : SIE-3RT2046-1AF00
%62 İskonto
19.564,80 TL
7.434,62 TL
12.130,18 TL
KDV Dahildir.
TÜKENDİ Stoklara girince haber ver
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)

  • SIEMENS SIRIUS 3RT2 Güç Kontaktörü

    Siemens SIRIUS 3RT2 serisi güç kontaktörü motorların anahtarlanması için tasarlanmıştır. 400 V’da 45 kW . 95 A . 3 kutuplu yapı. AC 110 V . Yardımcı kontaklar 1 (NO) ve 1 (NC) . Vida bağlantı klemensleri sayesinde kolay montaj imkânı sunar. SIRIUS sistem modülüne entegre edilebilir ve diğer bileşenlerle uyumlu çalışır.

    Tam Ürün Kodu3RT2046-1AF00
    MarkaSıemens
    SeriSirius Kontaktörler
    Sınıf Genel Özellikleri

    3 Kutuplu

    AC Kumanda Devresi

    Bobin Besleme Gerilimi (Volt)110 Volt AC
    Anma Akımı (A) 440V AC395 Amper
    Anma Gücü(kW) 380/400 V45 kW
    Kutup Sayısı3 Kutuplu

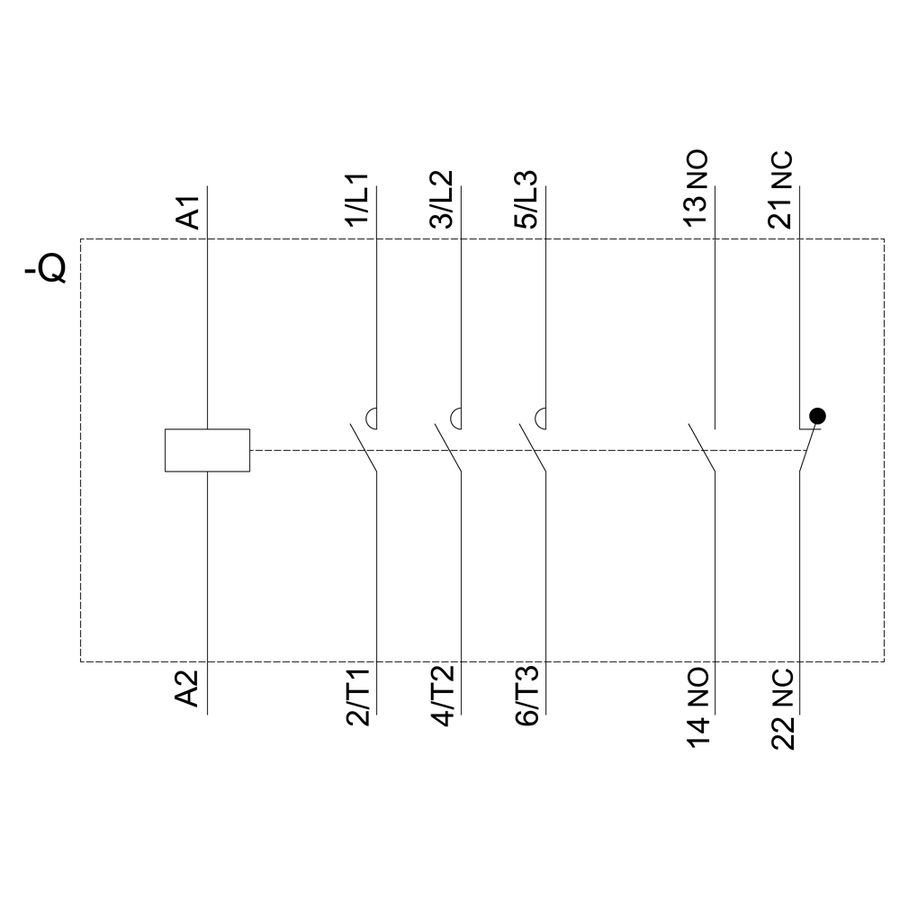

    Yardımcı Kontak1 NA + 1NK
    Ürün Boyutu NoS3
    TipSirius Güç Kontaktörü
    ürün marka adıSIRIUS
    ürün tanımıGüç kontaktörü
    ürün tipi tanımı3RT2
    Genel teknik veriler
    koruyucu ebadıS3
    ürün ilavesi
    ● iletişim fonksiyon modülüHayir
    ● yardιmcι anahtarEvet
    güç kaybı [W] akım anma değerinde
    ● AC'de sıcak işletim durumunda19,8 W
    ● AC'de sıcak işletim durumunda kutup başına6,6 W
    ● yük akım parçasız tipik7,3 W
    güç kaybı hesaplaması türü kutba bağlıkare
    izolasyon gerilimi
    ● ana akım devresinin kirlilik derecesi 3’te anma değeri1 000 V
    ● yardımcı akım devresinin kirlilik derecesi 3’te anma değeri690 V
    şok gerilim mukavemeti
    ● ana akım devresinin anma değeri8 kV
    ● yardımcı akım devresinin anma değeri6 kV
    güvenli ayırma için izin verilen maksimum gerilim bobin ve ana kontaklar arasında EN 60947-1 uyarınca690 V
    şok mukavemeti dikdörtgen darbede
    ● AC'de10,3g / 5 ms, 6,7g / 10 ms
    şok mukavemeti sinüs darbesinde
    ● AC'de16,3g / 5 ms, 10,5g / 10 ms
    mekanik kullanım süresi (işletim çevrimleri)
    ● kontaktör tipik10 000 000
    ● elektronik uyumlu yardımcı anahtar bloklu kontaktör tipik5 000 000
    ● yardımcı anahtar bloklu kontaktör tipik10 000 000
    referans işareti IEC 81346-2:2009 uyarıncaQ
    RoHS yönetmeliği (tarih)03/01/2017
    Ağırlık1,725 kg
    Ortam koşulları
    kurulum yüksekliği NN üzerinde yükseklikte maksimum2 000 m
    ortam sıcaklığı
    ● işletim sırasında-25 ... +60 °C
    ● depolama sırasında-55 ... +80 °C
    bağıl nem minimum10 %
    bağıl nem 55 ℃'de IEC 60068-2-30 uyarınca maksimum95 %
    Environmental footprint
    çevresel ürün açıklaması(EPD)Evet
    küresel ısınma potansiyeli [CO2 eq] toplam405 kg
    küresel ısınma potansiyeli [CO2 eq] üretim esnasında7,66 kg
    küresel ısınma potansiyeli [CO2 eq] işletim sırasında399 kg
    küresel ısınma potansiyeli [CO2 eq] kullanım ömrü uyarınca-1,19 kg
    Ana akım devresi
    kutup sayısı ana devre için3
    kapayıcı sayısı ana kontaklar için3
    işletim gerilimi
    ● AC-3'te anma değeri maksimum1 000 V
    ● AC-3e'de anma değeri maksimum1 000 V
    işletim akımı
    ● AC-1'de 400 V'ta 40 °C ortam sıcaklığında anma değeri130 A
    ● AC-1'de
    — 690 V'a kadar 40 °C ortam sıcaklığında anma değeri130 A
    — 690 V'a kadar 60 °C ortam sıcaklığında anma değeri110 A
    ● AC-3'te
    — 400 V'ta anma değeri95 A
    — 500 V'ta anma değeri95 A
    — 690 V'ta anma değeri78 A
    — 1000 V'ta anma değeri30 A
    ● AC-3e'de
    — 400 V'ta anma değeri95 A
    — 500 V'ta anma değeri95 A
    — 690 V'ta anma değeri78 A
    — 1000 V'ta anma değeri30 A
    ● AC-4'te 400 V'ta anma değeri80 A
    ● AC-5a'da 690 V'a kadar anma değeri114 A
    ● AC-5b'de 400 V'a kadar anma değeri95 A
    ● AC-6a'da
    — 230 V'a kadar n=20 akım pik değerinde anma değeri84,4 A
    — 400 V'a kadar n=20 akım pik değerinde anma değeri84,4 A
    — 500 V'a kadar n=20 akım pik değerinde anma değeri84,4 A
    — 690 V'a kadar n=20 akım pik değerinde anma değeri58 A
    ● AC-6a'da
    — 230 V'a kadar n=30 akım pik değerinde anma değeri56,3 A
    — 400 V'a kadar n=30 akım pik değerinde anma değeri56,3 A
    — 500 V'a kadar n=30 akım pik değerinde anma değeri56,3 A
    — 690 V'a kadar n=30 akım pik değerinde anma değeri56,3 A
    minimum kesit ana devrede maksimum AC-1 anma değerinde50 mm²
    işletim akımı yakl. 200.000 işletim çevrimi için AC-4'te
    ● 400 V'ta anma değeri42 A
    ● 690 V'ta anma değeri30 A
    işletim akımı
    ● 1 akım hattında DC-1’de
    — 24 V'ta anma değeri100 A
    — 60 V'ta anma değeri60 A
    — 110 V'ta anma değeri9 A
    — 220 V'ta anma değeri2 A
    — 440 V'ta anma değeri0,6 A
    — 600 V'ta anma değeri0,4 A
    ● seri devre 2 akım hattında DC-1’de
    — 24 V'ta anma değeri100 A
    — 60 V'ta anma değeri100 A
    — 110 V'ta anma değeri100 A
    — 220 V'ta anma değeri10 A
    — 440 V'ta anma değeri1,8 A
    — 600 V'ta anma değeri1 A
    ● seri devre 3 akım hattında DC-1’de
    — 24 V'ta anma değeri100 A
    — 60 V'ta anma değeri100 A
    — 110 V'ta anma değeri100 A
    — 220 V'ta anma değeri80 A
    — 440 V'ta anma değeri4,5 A
    — 600 V'ta anma değeri2,6 A
    ● 1 akım hattında DC-3'te DC-5'te
    — 24 V'ta anma değeri40 A
    — 60 V'ta anma değeri6 A
    — 110 V'ta anma değeri2,5 A
    — 220 V'ta anma değeri1 A
    — 440 V'ta anma değeri0,15 A
    — 600 V'ta anma değeri0,06 A
    ● seri devre 2 akım hattında DC-3'te DC-5'te
    — 24 V'ta anma değeri100 A
    — 60 V'ta anma değeri100 A
    — 110 V'ta anma değeri100 A
    — 220 V'ta anma değeri7 A
    — 440 V'ta anma değeri0,42 A
    — 600 V'ta anma değeri0,16 A
    ● seri devre 3 akım hattında DC-3'te DC-5'te
    — 24 V'ta anma değeri100 A
    — 60 V'ta anma değeri100 A
    — 110 V'ta anma değeri100 A
    — 220 V'ta anma değeri35 A
    — 440 V'ta anma değeri0,8 A
    — 600 V'ta anma değeri0,35 A
    işletim kapasitesi
    ● AC-2'de 400 V'ta anma değeri45 kW
    ● AC-3'te
    — 230 V'ta anma değeri22 kW
    — 400 V'ta anma değeri45 kW
    — 500 V'ta anma değeri55 kW
    — 690 V'ta anma değeri75 kW
    — 1000 V'ta anma değeri37 kW
    ● AC-3e'de
    — 230 V'ta anma değeri22 kW
    — 400 V'ta anma değeri45 kW
    — 500 V'ta anma değeri55 kW
    — 690 V'ta anma değeri75 kW
    — 1000 V'ta anma değeri37 kW
    işletim kapasitesi yakl. 200.000 işletim çevrimi için AC-4'te
    ● 400 V'ta anma değeri22 kW
    ● 690 V'ta anma değeri27,4 kW
    işletim görünür gücü AC-6a'da
    ● 230 V'a kadar n=20 akım pik değerinde anma değeri33 kVA
    ● 400 V'a kadar n=20 akım pik değerinde anma değeri58 kVA
    ● 500 V'a kadar n=20 akım pik değerinde anma değeri73 kVA
    ● 690 V'a kadar n=20 akım pik değerinde anma değeri69 kVA
    işletim görünür gücü AC-6a'da
    ● 230 V'a kadar n=30 akım pik değerinde anma değeri22,4 kVA
    ● 400 V'a kadar n=30 akım pik değerinde anma değeri39 kVA
    ● 500 V'a kadar n=30 akım pik değerinde anma değeri48,7 kVA
    ● 690 V'a kadar n=30 akım pik değerinde anma değeri67,3 kVA
    kısa süreli akım mukavemeti soğuk işletim durumunda 40 °C'ye kadar
    ● 1 sn. ile sınırlı akımsız anahtarlamalı maksimum1 725 A; AC-1 anma değerine uygun minimum kesit kullanın
    ● 5 sn. ile sınırlı akımsız anahtarlamalı maksimum1 297 A; AC-1 anma değerine uygun minimum kesit kullanın
    ● 10 sn. ile sınırlı akımsız anahtarlamalı maksimum946 A; AC-1 anma değerine uygun minimum kesit kullanın
    ● 30 sn. ile sınırlı akımsız anahtarlamalı maksimum610 A; AC-1 anma değerine uygun minimum kesit kullanın
    ● 60 sn. ile sınırlı akımsız anahtarlamalı maksimum486 A; AC-1 anma değerine uygun minimum kesit kullanın
    yük boşaltma frekansı
    ● AC'de5 000 1/h
    anahtarlama frekansı
    ● AC-1'de maksimum900 1/h
    ● AC-2'de maksimum350 1/h
    ● AC-3'te maksimum850 1/h
    ● AC-3e'de
    — maksimum850 1/h
    ● AC-4'te maksimum250 1/h
    Kontrol devresi/ Kumanda
    gerilim türü kontrol besleme gerilimiAC
    kontrol besleme gerilimi AC'de
    ● 50 Hz'de anma değeri110 V
    çalışma alanı faktörü kontrol gerilimi anma değeri solenoid AC'de
    ● 50 Hz'de0,8 ... 1,1
    kapanma görünür gücü solenoid AC'de
    ● 50 Hz'de296 VA
    güç faktörü endüktif bobin kapanma gücünde
    ● 50 Hz'de0,61
    tutma görünür gücü solenoid AC'de
    ● 50 Hz'de19 VA
    güç faktörü endüktif bobin tutma gücünde
    ● 50 Hz'de0,38
    kapanış gecikmesi
    ● AC'de13 ... 50 ms
    açılış gecikmesi
    ● AC'de10 ... 21 ms
    elektrik arkı süresi10 ... 20 ms
    aktivasyon modeli anahtar tahrikiStandart A1 - A2
    Yardιmcι akιm devresi
    açıcı sayısı yardımcı kontaklar için gecikmesiz anahtarlama1
    kapayıcı sayısı yardımcı kontaklar için gecikmesiz anahtarlama1
    işletim akımı AC-12'de maksimum10 A
    işletim akımı AC-15'te
    ● 230 V'ta anma değeri6 A
    ● 400 V'ta anma değeri3 A
    ● 500 V'ta anma değeri2 A
    ● 690 V'ta anma değeri1 A
    işletim akımı DC-12'de
    ● 24 V'ta anma değeri10 A
    ● 48 V’ta anma değeri6 A
    ● 60 V'ta anma değeri6 A
    ● 110 V'ta anma değeri3 A
    ● 125 V'ta anma değeri2 A
    ● 220 V'ta anma değeri1 A
    ● 600 V'ta anma değeri0,15 A
    işletim akımı DC-13'te
    ● 24 V'ta anma değeri10 A
    ● 48 V’ta anma değeri2 A
    ● 60 V'ta anma değeri2 A
    ● 110 V'ta anma değeri1 A
    ● 125 V'ta anma değeri0,9 A
    ● 220 V'ta anma değeri0,3 A
    ● 600 V'ta anma değeri0,1 A
    kontak güvenilirliği yardımcı kontaklarbeher 100 milyonda hatalı çalıştırma (17 V, 1 mA)
    Nominal UL/CSA verileri
    tam yük akımı (FLA) 3 fazlı trifaz motor için
    ● 480 V'ta anma değeri96 A
    ● 600 V'ta anma değeri77 A
    mekanik güç çıkışı [hp]
    ● tek fazlı trifaz motor için
    — 110/120 V'ta anma değeri10 hp
    — 230 V'ta anma değeri20 hp
    ● 3 fazlı trifaz motor için
    — 200/208 V'ta anma değeri30 hp
    — 220/230 V'ta anma değeri30 hp
    — 460/480 V'ta anma değeri75 hp
    — 575/600 V'ta anma değeri75 hp
    kontak yük kapasitesi yardımcı kontaklar UL uyarıncaA600 / P600
    Kısa devre koruması
    minyatür devre kesici modeli yardımcı devrenin kısa devre korunması için 230 V'a kadarC karakteristiği: 10 A; 0,4 kA
    sigorta elemanı modeli
    ● ana devrenin kısa devreye karşı korunması için
    — düzenleme türü 1’de gerekligG: 250 A (690 V, 100 kA), aM: 160 A (690 V, 100 kA), BS88: 200 A (415 V, 80 kA)
    — düzenleme türü 2’de gerekligG: 160 A (690 V, 100 kA), aM: 100 A (690 V, 100 kA), BS88: 125 A (415 V, 80 kA)
    ● yardımcı anahtar kısa devre koruması için gerekligG: 10 A (500 V, 1 kA)

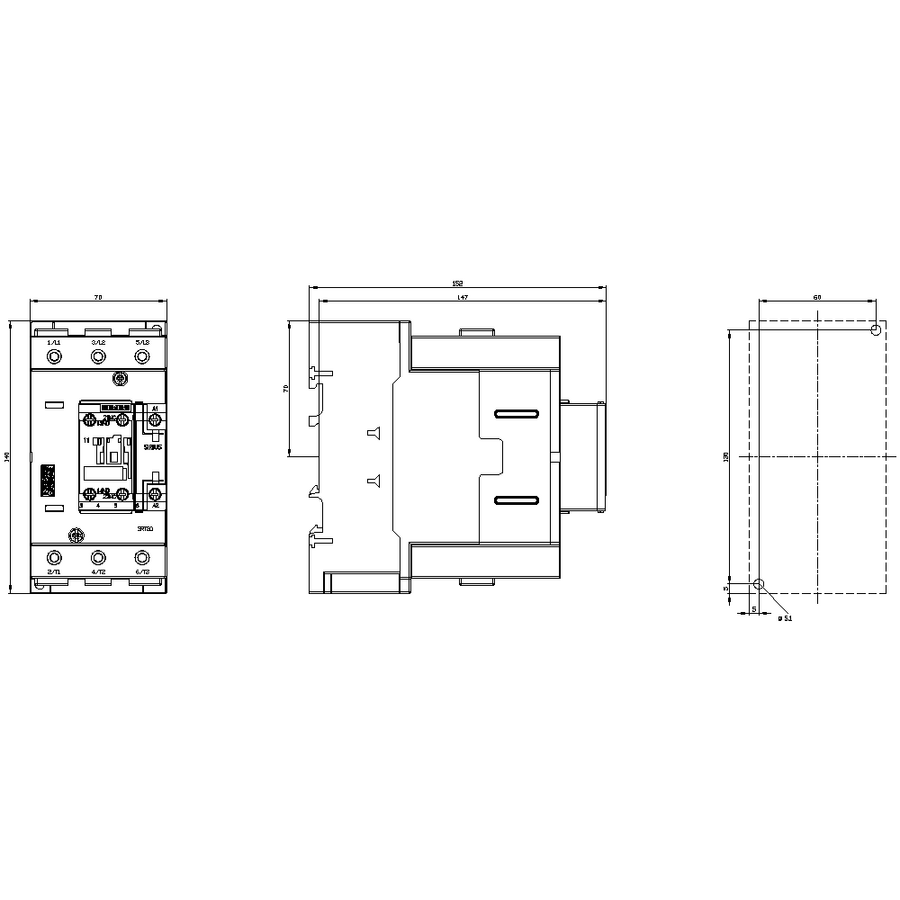

    Montaj/ Sabitleme/ Ebatlar
    montaj konumudikey montaj yüzeyinde +/-180° döndürülebilir, dikey montaj yüzeyinde +/- 22,5° öne ve arkaya eğilebilir.
    sabitleme türü sıra montajıEvet
    sabitleme türüDIN EN 60715 uyarınca 35 mm'lik üst geçmeli raya vidalı ve sustalı sabitleme
    yükseklik140 mm
    genişlik70 mm
    derinlik152 mm
    uyulması gereken mesafe
    ● sıralı montajda
    — önde20 mm
    — yukarı10 mm
    — aşağı doğru10 mm
    — yanlarda0 mm
    ● topraklanmış parçalara
    — önde20 mm
    — yukarı10 mm
    — yanlarda10 mm
    — aşağı doğru10 mm
    ● gerilim taşıyan parçalara
    — önde20 mm
    — yukarı10 mm
    — aşağı doğru10 mm
    — yanlarda10 mm
    Bağlantılar/ Terminaller
    elektrik bağlantısı modeli
    ● ana devre içinvida bağlantısı
    ● yardımcı ve kontrol devreleri içinvida bağlantısı
    ● kontaktörde yardımcı kontaklar içinVida bağlantısı
    ● solenoidVida bağlantısı
    bağlanabilir iletken kesiti türü
    ● ana kontaklar için
    — ince telli kablo uç işlemeli2x (2,5 ... 35 mm²), 1x (2,5 ... 50 mm²)
    ● AWG hatlarında ana kontaklar için2x (10 ... 1/0), 1x (10 ... 2/0)
    bağlanabilir iletken kesiti ana kontaklar için
    ● tek telli2,5 ... 16 mm²
    ● çok telli6 ... 70 mm²
    ● ince telli kablo uç işlemeli2,5 ... 50 mm²
    bağlanabilir iletken kesiti yardımcı kontaklar için
    ● tek telli veya çok telli0,5 ... 2,5 mm²
    ● ince telli kablo uç işlemeli0,5 ... 2,5 mm²
    bağlanabilir iletken kesiti türü
    ● yardımcı kontaklar için
    — tek telli veya çok telli2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
    — ince telli kablo uç işlemeli2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
    ● AWG hatlarında yardımcı kontaklar için2x (20 ... 16), 2x (18 ... 14)
    AWG numarası genişletilmiş kodlanmış bağlanabilir iletken kesiti ana kontaklar için10 ... 2/0
    AWG numarası kodlanmış bağlanabilir iletken kesiti yardımcı kontaklar için20 ... 14
    Emniyet
    ürün fonksiyonu
    ● IEC 60947-4-1 uaryınca aynalı kontakEvet
    ● IEC 60947-5-1 uyarınca pozitif kılavuzlamalıHayir
    ● güvenlik fonksiyonu için uygundurEvet
    kullanma uygunluğu emniyetli kapatmaEvet
    kullanım süresi maksimum20 a
    test aşınmaya göre kullanım süresi gerekliEvet
    tehlike yaratan kesilmelerin oranı
    ● düşük zorlanma oranında SN 31920 uyarınca40 %
    ● yüksek zorlanma oranında SN 31920 uyarınca73 %
    B10 değeri yüksek zorlanma oranında SN 31920 uyarınca1 000 000
    devre dışı kalma oranı [FIT] düşük zorlanma oranında SN 31920 uyarınca100 FIT
    ISO 13849
    cihaz tipi ISO 13849-1 uyarınca3
    yüksek boyutlandırma ISO 13849-2 uyarınca gerekliEvet
    IEC 61508
    emniyetli cihaz türü IEC 61508-2 uyarıncaA tipi
    Elektrik Güvenliği
    IP koruma türü ön tarafta IEC 60529 uyarıncaIP20
    temas koruması ön tarafta IEC 60529 uyarıncaönden dikey dokunma durumunda parmak korumalı
    Siemens Kontaktör , siemens şalt
T-Soft E-Ticaret Sistemleriyle Hazırlanmıştır.
