Siemens

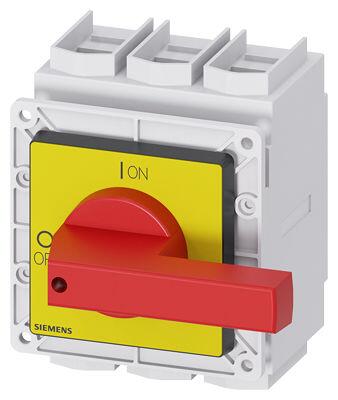

SIEMENS PAKET ŞALTER ÖNDEN T SARI/KRM 250A 3X0-1 4011209768703

Ürün Kodu : SIE-3LD2405-0TK13
%62 İskonto
29.200,80 TL
11.096,30 TL
18.104,50 TL
KDV Dahildir.
TÜKENDİ Stoklara girince haber ver
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)

  • SIEMENS SENTRON 3LD 3LD2405‑0TK13 6 KUTUPLU ACİL STOP YÜK AYIRICI (SWITCH DISCONNECTOR) 250 A 132 kW  400 V PAKET ŞALTER ÖNDEN

    Sentron 3LD serisi 3 kutuplu yük ayırıcı ve acil kapatma şalteri; 250 A nominal akım (Iu) ve AC-23A sınıfında, 400 V’ta 132 kW’e kadar kesme kapasitesi sunar.

    Ön panale monte edilebilen mandal tahrikli, kırmızı/sarı döner kontrol kolu ve dört noktalı sabitleme tertibatıyla pratik kurulum kolaylığı sağlar.

    Modüler yapısı, N-PE barası veya 4 kutuplu konfigürasyonla yardımcı kontak eklemeyi basitleştirirken, kilitlenebilir sürüş mekanizması 16–250 A aralığında kesintisiz şebeke izolasyonu gerçekleştirir.

    IP65 korumalı örtülü muhafazası, iç ve dış mekân koşullarına karşı dayanıklılık gösterir; IEC, UL, CCC ve gemi yapımı onaylarıyla küresel ölçekte kullanım imkânı verir.

    Ön panel, montaj plakası, DIN ray veya pano içi yerleşim için çeşitli varyantlar, doğrudan ya da döner kapı tahrikli modeller ve 3LD2 serisi DC uygulamalarına yönelik alternatifler içeren kapsamlı bir güvenlik çözümü temin eder.

    MarkaSiemens
    Tedarikçi No3LD2405-0TK13
    AçıklamaSENTRON, Switch disconnector 3LD, emergency switching-off switch, 3- pole, Iu=250 A, operating power / at AC-23 A 400 V: 132 kW, front-mounted, knob-operated mechanism, red/yellow, 4-hole mounting of the handle
    GTIN4011209768703
    Ağırlık2.093
    Derinlik0.195
    En0.225
    Uzunluk0.315
    UPC040892951776
    Emtia Kodu (GTİP)85365080
    LKZ_FDB/ Katalog KoduLV10.1
    Ürün Grubu5887
    Group CodeP360
    Sınıflandırmalar

     VersiyonSınıflandırma
    eClass1227-37-14-03
    eClass1427-37-14-03
    eClass627-37-14-03
    eClass7.127-37-14-03
    eClass827-37-14-03
    eClass927-37-14-03
    eClass9.127-37-14-03
    ETIM7EC000216
    ETIM8EC000216
    ETIM9EC000216
    UNSPSC1539-12-22-33
    ürün marka adıSENTRON
    ürün tanımıyükleme kesicileri
    ürün modeliAcil Kapat Şalteri
    gösterge modeli elle işletim anahtarlama pozisyonu göstergesi için1 ON – 0 OFF
    anahtar modeliÖn tarafa sabit
    çalıştırma elemanı modelimandal
    renk çalıştırma elemanıkırmızı
    tutamak modeliMandal tahriki, kırmızı/sarı
    anahtar tahriki modeli motor tahrikiHayir
    Genel teknik veriler
    kutup sayısı3
    yük kesici ebadı5
    mekanik kullanım süresi (işletim çevrimleri) tipik100 000
    elektrikli işletim süresi (işletim çevrimleri)
    ● AC-23 A'da 690 V'ta6 000
    anahtarlama frekansı maksimum50 1/h
    kirlilik derecesi3
    Gerilim
    izolasyon gerilimi anma değeri690 V
    şok gerilim mukavemeti anma değeri8 kV
    işletim gerilimi
    ● AC'de anma değeri690 V
    işletim frekansı anma değeri
    ● minimum50 Hz
    ● maksimum60 Hz
    Koruma sınıfı
    IP koruma türüIP65
    NEMA koruma türü1, 3R, 4X, 12
    IP koruma türü ön taraftaIP65
    Dağıtma
    güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda kutup başına36 W
    Ana devre
    işletim akımı
    ● AC-21'de 690 V'ta anma değeri250 A
    ● AC-21 A'da 240 V'ta anma değeri250 A
    ● AC-21 A'da 400 V'ta anma değeri250 A
    ● AC-21 A'da 440 V'ta anma değeri250 A
    ● AC-23 A'da 400 V'ta anma değeri224 A
    işletim kapasitesi
    ● AC-23 A'da 240 V'ta anma değeri75 kW
    ● AC-23 A'da 400 V'ta anma değeri132 kW
    ● AC-23 A'da 440 V'ta anma değeri132 kW
    ● AC-23 A'da 690 V'ta anma değeri55 kW
    ● AC-3'te 240 V'ta anma değeri55 kW
    ● AC-3'te 400 V'ta anma değeri110 kW
    ● AC-3'te 690 V'ta anma değeri45 kW
    Yardımcı devre
    CO kontak sayısı yardımcı kontaklar için0
    açıcı sayısı yardımcı kontaklar için0
    kapayıcı sayısı yardımcı kontaklar için0
    işletim gerilimi yardımcı kontaklar AC'de maksimum500 V
    daimi akım yardımcı kontak anma değeri10 A
    izolasyon gerilimi yardımcı anahtar anma değeri500 V
    Uygunluk
    kullanma uygunluğu ana anahtarEvet
    kullanma uygunluğu yük ayırma anahtarıEvet
    kullanma uygunluğu ACİL-KAPAT şalteriEvet
    kullanma uygunluğu emniyet anahtarıEvet
    kullanma uygunluğu bakım/onarım anahtarıEvet
    Ürün Detayı
    ürün özelliği KAPALI pozisyonunda sabitlenebilirEvet
    Aksesuarlar
    ürün ilavesi opsiyonel
    ● motor tahrikiHayir
    ● gerilim tetikleyicisiHayir
    bağlanabilir açıcı sayısı yardımcı kontaklar için takılabilir maksimum3
    bağlanabilir kapatıcı sayısı yardımcı kontaklar için takılabilir maksimum3
    bağlanabilir CO kontak sayısı yardımcı kontaklar için takılabilir maksimum0
    asma kilit sayısı maksimum3
    kilit baklası kalınlığı asma kilitlerin4 ... 6 mm
    Kısa devre
    koşullu kısa devre akımı şebeke tarafında sigortada
    ● 690 V'ta gG sigorta ile anma değeri50 kA
    geçiş akımı kapalı anahtarda
    ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum15 kA
    ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum15 kA
    ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum izin verilen15 kA
    I2t değeri kapalı anahtarda
    ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum557 kA2.s
    ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum557 kA2.s
    ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum557 kA2.s
    sigorta elemanı modeli
    ● ana devrenin kısa devreye karşı korunması için gereklisigorta gL/gG: 250 A
    ● yardımcı anahtar kısa devre koruması için gereklisigorta gL/gG: 10 A
    işletim akımı devreye alınmış sigorta anma değeri250 A
    uygun
    işletim akımı AC'de UL 508/UL 60947-4-1 uyarınca nominal değer250 A
    işletim gerilimi AC'de 50/60 Hz'de UL 508/UL 60947-4-1 uyarınca anma değeri600 V
    aktif güç [hp] AC'de 480 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri100
    aktif güç [hp] AC'de 600 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri75
    kısa süreli akım mukavemeti (SCCR) 600 V'ta UL 508/UL 60947-4-1 uyarınca10 kA
    daimi akım devreye alınmış sigorta UL uyarınca anma değeri200 A
    sigortanın tipi UL uyarıncaRK5
    Bağlantılar
    AWG numarası kodlanmış bağlanabilir iletken kesiti tek telli maksimum
    ●  1
    ●  4/0
    bağlanabilir iletken kesiti türü bakır kablo için
    ● tek telli1x (16...185 mm²)
    ● ince telli kablo uç işlemeli1x (16...150 mm²)
    ● çok telli1x (16...185 mm²)
    bağlanabilir iletken kesiti türü yardımcı kontaklar için
    ● tek telliyandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²)
    ● ince telli kablo uç işlemeliyandan montajlı yardımcı şalter 2x (0,75 ... 1,5 mm²), 1x 2,5 mm²; ön taraftaki yardιmcι şalter 1x 2,5 mm²
    ● çok telliyandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²)
    elektrik bağlantısı modeli
    ● ana devre içinçerçeve kıskaçlar
    ● yardımcı kontaklar içinbağlantı klemensleri

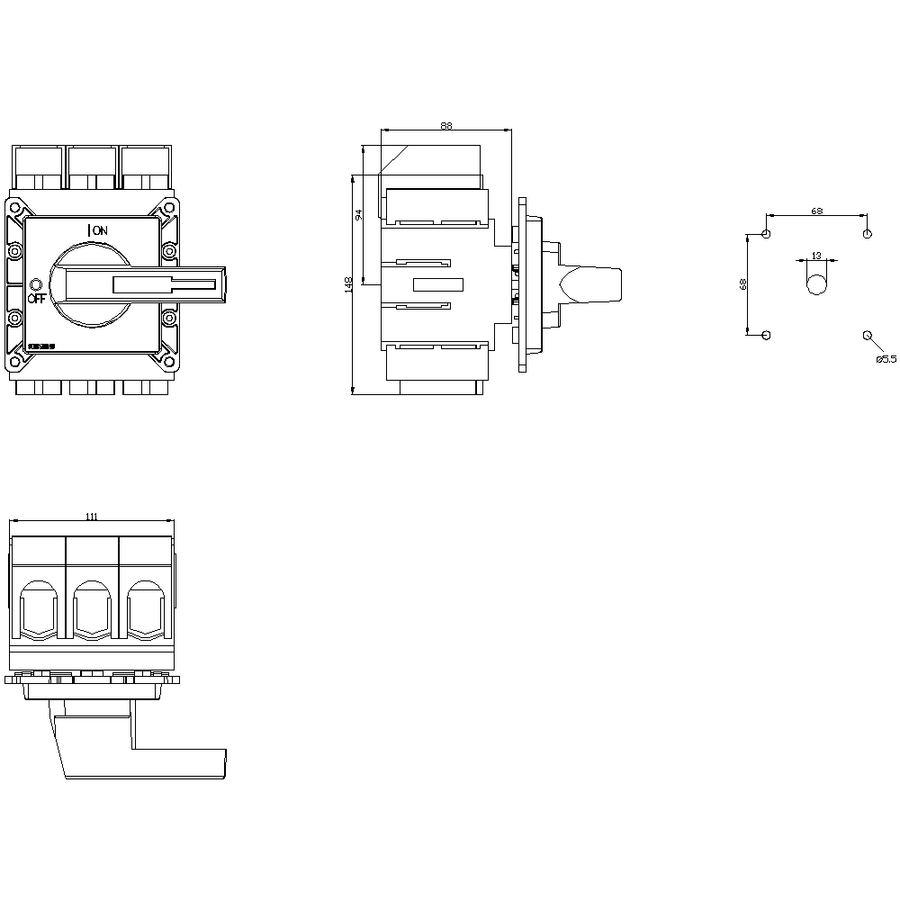

    Mekanik Tasarım
    yükseklik169 mm
    genişlik112 mm
    derinlik94 mm
    cihaz modelisabit monte
    sabitleme türüSabit montaj tekniği montaj cihazı
    sabitleme türü
    ● 4 delikli sabitlemeli ön montajEvet
    ● ortadan sabitlemeli ön montajHayir
    ● ray montajıHayir
    MB başına net ağırlık2,107 kg
    Çevresel koşullar
    ortam sıcaklığı işletim sırasında
    ● minimum-25 °C
    ● maksimum55 °C
    ortam sıcaklığı depolama sırasında
    ● minimum-25 °C
    ● maksimum55 °C
