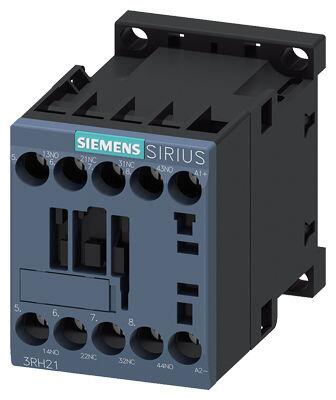

SIEMENS SIRIUS 3RH2 Yardımcı Kontaktör
Siemens SIRIUS 3RH2 serisi yardımcı kontaktör, kumanda akımı devrelerinde kontrol sinyallerinin devreye alınması için tasarlanmıştır. 2 NO + 2 NC kontak yapısı . DC 24 V . S00 kompakt ebat . Vida bağlantı klemensleri ile güvenli ve pratik montaj imkânı sunar. 3RH2 serisi, yüksek temas güvenilirliği ve modüler yapısı sayesinde endüstriyel uygulamalarda uzun ömürlü performans sağlar ve SIRIUS sistem modülü ile tam uyumluluk sunar.
Marka Siemens Tedarikçi No 3RH2122-1BB40 Açıklama Contactor relay, 2 NO + 2 NC, 24 V DC, Size S00, screw terminal GTIN 4011209786721 Ağırlık 0.27 Derinlik 0.0775 En 0.05 Uzunluk 0.0615 ürün marka adı SIRIUS ürün tanımı yardımcı kontaktör ürün tipi tanımı 3RH2 Genel teknik veriler koruyucu ebadı S00 ürün ilavesi yardιmcι anahtar Evet güç kaybı [W] akım anma değerinde yük akım parçasız tipik 4 W izolasyon gerilimi kirlilik derecesi 3’te AC'de anma değeri 690 V kirlilik derecesi 3 şok gerilim mukavemeti anma değeri 6 kV şok mukavemeti dikdörtgen darbede ● DC'de 10 g / 5 ms, 5 g / 10 ms şok mukavemeti sinüs darbesinde ● DC'de 15 g / 5 ms, 8 g / 10 ms mekanik kullanım süresi (işletim çevrimleri) ● kontaktör tipik 30 000 000 ● elektronik uyumlu yardımcı anahtar bloklu kontaktör tipik 5 000 000 ● yardımcı anahtar bloklu kontaktör tipik 10 000 000 referans işareti IEC 81346-2:2009 uyarınca K RoHS yönetmeliği (gün/ay/yıl) 10/01/2009 MB başına net ağırlık 272 g Ortam koşulları kurulum yüksekliği NN üzerinde yükseklikte maksimum 2 000 m ortam sıcaklığı ● işletim sırasında -25 ... +60 °C ● depolama sırasında -55 ... +80 °C bağıl nem minimum 10 % bağıl nem 55 ℃'de IEC 60068-2-30 uyarınca maksimum 95 % Ana akım devresi yük boşaltma frekansı ● AC'de 10 000 1/h ● DC'de 10 000 1/h Kontrol devresi/ Kumanda gerilim türü kontrol besleme gerilimi DC kontrol besleme gerilimi DC'de anma değeri 24 V çalışma alanı faktörü kontrol gerilimi anma değeri solenoid DC'de ● başlangıç değeri 0,8 ● bitiş değeri 1,1 kapanma gücü solenoid DC'de 4 W tutma gücü solenoid DC'de 4 W kapanış gecikmesi ● DC'de 30 ... 100 ms açılış gecikmesi ● DC'de 7 ... 13 ms elektrik arkı süresi 10 ... 15 ms Yardιmcι akιm devresi açıcı sayısı yardımcı kontaklar için 2 ● gecikmesiz anahtarlama 2 kapayıcı sayısı yardımcı kontaklar için 2 ● gecikmesiz anahtarlama 2 anahtar elemanları kodu ve kod harfi 22 E işletim akımı AC-12'de maksimum 10 A işletim akımı AC-15'te ● 230 V'ta anma değeri 10 A ● 400 V'ta anma değeri 3 A ● 500 V'ta anma değeri 2 A ● 690 V'ta anma değeri 1 A işletim akımı 1 akım hattında DC-12'de ● 24 V'ta anma değeri 10 A ● 60 V'ta anma değeri 6 A ● 110 V'ta anma değeri 3 A ● 220 V'ta anma değeri 1 A ● 440 V'ta anma değeri 0,3 A ● 600 V'ta anma değeri 0,15 A işletim akımı seri devre 2 akım hattında DC-12'de ● 24 V'ta anma değeri 10 A ● 60 V'ta anma değeri 10 A ● 110 V'ta anma değeri 4 A ● 220 V'ta anma değeri 2 A ● 440 V'ta anma değeri 1,3 A ● 600 V'ta anma değeri 0,65 A işletim akımı seri devre 3 akım hattında DC-12'de ● 24 V'ta anma değeri 10 A ● 60 V'ta anma değeri 10 A ● 110 V'ta anma değeri 10 A ● 220 V'ta anma değeri 3,6 A ● 440 V'ta anma değeri 2,5 A ● 600 V'ta anma değeri 1,8 A anahtarlama frekansı DC-12'de maksimum 1 000 1/h işletim akımı 1 akım hattında DC-13'te ● 24 V'ta anma değeri 10 A ● 60 V'ta anma değeri 2 A ● 110 V'ta anma değeri 1 A ● 220 V'ta anma değeri 0,3 A ● 440 V'ta anma değeri 0,14 A ● 600 V'ta anma değeri 0,1 A işletim akımı seri devre 2 akım hattında DC-13'te ● 24 V'ta anma değeri 10 A ● 60 V'ta anma değeri 3,5 A ● 110 V'ta anma değeri 1,3 A ● 220 V'ta anma değeri 0,9 A ● 440 V'ta anma değeri 0,2 A ● 600 V'ta anma değeri 0,1 A işletim akımı seri devre 3 akım hattında DC-13'te ● 24 V'ta anma değeri 10 A ● 60 V'ta anma değeri 4,7 A ● 110 V'ta anma değeri 3 A ● 220 V'ta anma değeri 1,2 A ● 440 V'ta anma değeri 0,5 A ● 600 V'ta anma değeri 0,26 A anahtarlama frekansı DC-13'te maksimum 1 000 1/h kontak güvenilirliği yardımcı kontaklar beher 100 milyonda hatalı çalıştırma (17 V, 1 mA) Nominal UL/CSA verileri kontak yük kapasitesi yardımcı kontaklar UL uyarınca A600 / Q600 Kısa devre koruması minyatür devre kesici modeli yardımcı devrenin kısa devre korunması için 230 V'a kadar C karakteristiği: 10 A; 0,4 kA sigorta elemanı modeli yardımcı anahtar kısa devre koruması için gerekli gG: 10 A (690 V, 1 kA) Montaj/ Sabitleme/ Ebatlar montaj konumu dikey montaj yüzeyinde +/-180° döndürülebilir, dikey montaj yüzeyinde +/- 22,5° öne ve arkaya eğilebilir. sabitleme türü 35 mm'lik üstten geçmeli raya vidalı ve tırnaklı sabitleme yükseklik 57,5 mm genişlik 45 mm derinlik 73 mm uyulması gereken mesafe ● sıralı montajda — önde 10 mm — yukarı 10 mm — aşağı doğru 10 mm — yanlarda 0 mm ● topraklanmış parçalara — önde 10 mm — yukarı 10 mm — yanlarda 6 mm — aşağı doğru 10 mm ● gerilim taşıyan parçalara — önde 10 mm — yukarı 10 mm — aşağı doğru 10 mm — yanlarda 6 mm Bağlantılar/ Terminaller elektrik bağlantısı modeli yardımcı ve kontrol devreleri için vida bağlantısı bağlanabilir iletken kesiti türü ● yardımcı kontaklar için — tek telli veya çok telli 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² — ince telli kablo uç işlemeli 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) ● AWG hatlarında yardımcı kontaklar için 2x (20 ... 16), 2x (18 ... 14), 2x 12 Emniyet ürün fonksiyonu ● IEC 60947-5-1 uyarınca pozitif kılavuzlamalı Evet ● güvenlik fonksiyonu için uygundur Evet kullanma uygunluğu emniyetli kapatma Evet kullanım süresi maksimum 20 a tehlike yaratan kesilmelerin oranı ● düşük zorlanma oranında SN 31920 uyarınca 40 % ● yüksek zorlanma oranında SN 31920 uyarınca 73 % B10 değeri yüksek zorlanma oranında SN 31920 uyarınca 1 000 000; 0,3 x Ie durumunda devre dışı kalma oranı [FIT] düşük zorlanma oranında SN 31920 uyarınca 100 FIT ISO 13849 cihaz tipi ISO 13849-1 uyarınca 3 yüksek boyutlandırma ISO 13849-2 uyarınca gerekli Evet IEC 61508 emniyetli cihaz türü IEC 61508-2 uyarınca A tipi Elektrik Güvenliği IP koruma türü ön tarafta IEC 60529 uyarınca IP20 temas koruması ön tarafta IEC 60529 uyarınca önden dikey dokunma durumunda parmak korumalı
İade Kabulu: İade edilen ürünlerin kutusu ambalajı zarar görmemiş, yeniden satılabilir kullanılabilir ve satışa hazır olması halinde iadeler kabul edilir.
İade Reddi: Ürünün kutusu ambalajı açılmış ve montajı yapılmış ürünlerin iadesi kesinlikle kabul edilmemektedir.
Teslimat: 15:00' a kadar yapılan siparişler aynı gün kargoya teslim edilir.
