SIEMENS SIRIUS YARDIMCI KONTAKTÖR BOY S00 4NO 110VDC 4011209848856

Ürün Kodu : SIE-3RH2140-1BF40
%73 İskonto
3.727,20 TL
1.006,34 TL
2.720,86 TL
KDV Dahildir.
TÜKENDİ Stoklara girince haber ver
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)

  • SIEMENS SIRIUS 3RH2  Yardımcı Kontaktör

    Siemens SIRIUS 3RH2 serisi yardımcı kontaktör, kumanda akımı devrelerinde kontrol sinyallerinin devreye alınması için tasarlanmıştır. 4 NO kontak yapısı . DC 110 V . S00 ebat yapısı . Vida bağlantı klemensleri ile sağlam ve hızlı montaj imkânı sunar. 3RH2 serisi, yüksek kontak güvenilirliği ve SIRIUS sistem modülü uyumluluğu ile modern otomasyon uygulamalarında güvenle kullanılabilir.

    MarkaSiemens
    Tedarikçi No3RH2140-1BF40

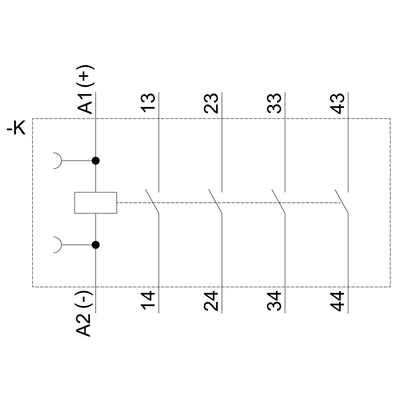

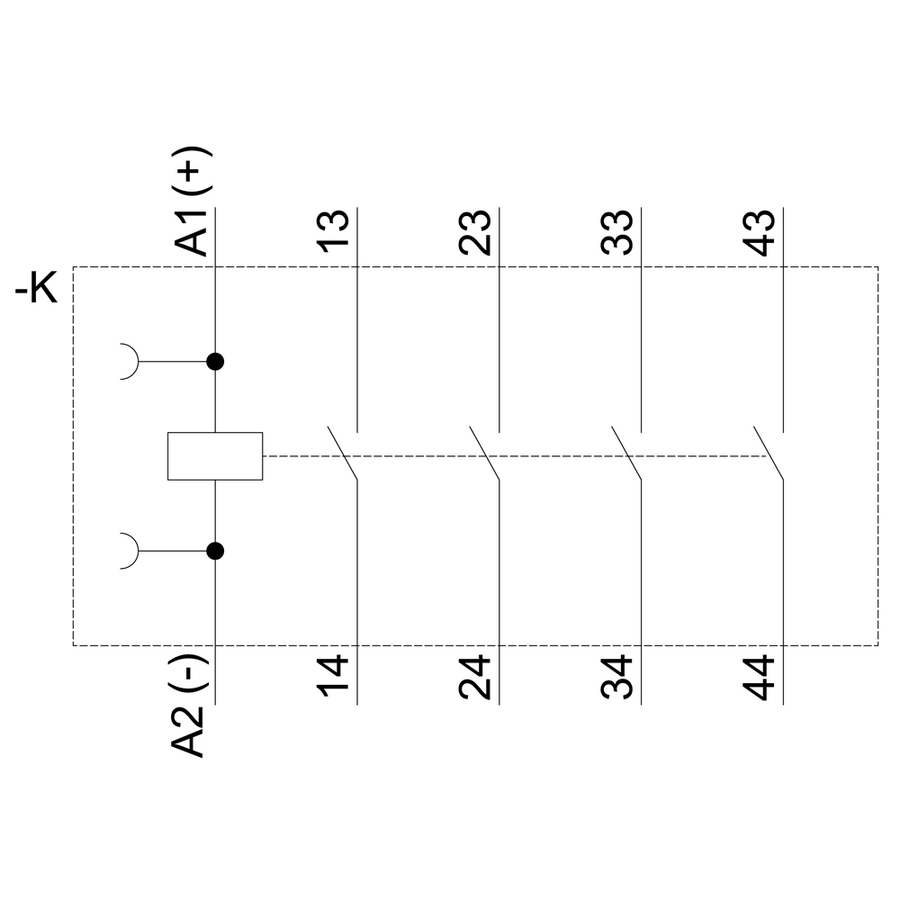

    AçıklamaContactor relay, 4 NO, 110 V DC, Size S00, screw terminal
    GTIN4011209848856
    Ağırlık0.268
    Derinlik0.0775
    En0.05
    Uzunluk0.0615
    ürün marka adıSIRIUS
    ürün tanımıyardımcı kontaktör
    ürün tipi tanımı3RH2
    Genel teknik veriler
    koruyucu ebadıS00
    ürün ilavesi yardιmcι anahtarEvet
    güç kaybı [W] akım anma değerinde yük akım parçasız tipik4 W
    izolasyon gerilimi kirlilik derecesi 3’te AC'de anma değeri690 V
    kirlilik derecesi3
    şok gerilim mukavemeti anma değeri6 kV
    şok mukavemeti dikdörtgen darbede
    ● DC'de10 g / 5 ms, 5 g / 10 ms
    şok mukavemeti sinüs darbesinde
    ● DC'de15 g / 5 ms, 8 g / 10 ms
    mekanik kullanım süresi (işletim çevrimleri)
    ● kontaktör tipik30 000 000
    ● elektronik uyumlu yardımcı anahtar bloklu kontaktör tipik5 000 000
    ● yardımcı anahtar bloklu kontaktör tipik10 000 000
    referans işareti IEC 81346-2:2009 uyarıncaK
    RoHS yönetmeliği (gün/ay/yıl)10/01/2009
    MB başına net ağırlık266 g
    Ortam koşulları
    kurulum yüksekliği NN üzerinde yükseklikte maksimum2 000 m
    ortam sıcaklığı
    ● işletim sırasında-25 ... +60 °C
    ● depolama sırasında-55 ... +80 °C
    bağıl nem minimum10 %
    bağıl nem 55 ℃'de IEC 60068-2-30 uyarınca maksimum95 %
    Ana akım devresi
    yük boşaltma frekansı
    ● AC'de10 000 1/h
    ● DC'de10 000 1/h
    Kontrol devresi/ Kumanda
    gerilim türü kontrol besleme gerilimiDC
    kontrol besleme gerilimi DC'de anma değeri110 V
    çalışma alanı faktörü kontrol gerilimi anma değeri solenoid DC'de
    ● başlangıç değeri0,8
    ● bitiş değeri1,1
    kapanma gücü solenoid DC'de4 W
    tutma gücü solenoid DC'de4 W
    kapanış gecikmesi
    ● DC'de30 ... 100 ms
    açılış gecikmesi
    ● DC'de7 ... 13 ms
    elektrik arkı süresi10 ... 15 ms
    Yardιmcι akιm devresi
    açıcı sayısı yardımcı kontaklar için0
    ● gecikmesiz anahtarlama0
    kapayıcı sayısı yardımcı kontaklar için4
    ● gecikmesiz anahtarlama4
    anahtar elemanları kodu ve kod harfi40 E
    işletim akımı AC-12'de maksimum10 A
    işletim akımı AC-15'te
    ● 230 V'ta anma değeri10 A
    ● 400 V'ta anma değeri3 A
    ● 500 V'ta anma değeri2 A
    ● 690 V'ta anma değeri1 A
    işletim akımı 1 akım hattında DC-12'de
    ● 24 V'ta anma değeri10 A
    ● 60 V'ta anma değeri6 A
    ● 110 V'ta anma değeri3 A
    ● 220 V'ta anma değeri1 A
    ● 440 V'ta anma değeri0,3 A
    ● 600 V'ta anma değeri0,15 A
    işletim akımı seri devre 2 akım hattında DC-12'de
    ● 24 V'ta anma değeri10 A
    ● 60 V'ta anma değeri10 A
    ● 110 V'ta anma değeri4 A
    ● 220 V'ta anma değeri2 A
    ● 440 V'ta anma değeri1,3 A
    ● 600 V'ta anma değeri0,65 A
    işletim akımı seri devre 3 akım hattında DC-12'de
    ● 24 V'ta anma değeri10 A
    ● 60 V'ta anma değeri10 A
    ● 110 V'ta anma değeri10 A
    ● 220 V'ta anma değeri3,6 A
    ● 440 V'ta anma değeri2,5 A
    ● 600 V'ta anma değeri1,8 A
    anahtarlama frekansı DC-12'de maksimum1 000 1/h
    işletim akımı 1 akım hattında DC-13'te
    ● 24 V'ta anma değeri10 A
    ● 60 V'ta anma değeri2 A
    ● 110 V'ta anma değeri1 A
    ● 220 V'ta anma değeri0,3 A
    ● 440 V'ta anma değeri0,14 A
    ● 600 V'ta anma değeri0,1 A
    işletim akımı seri devre 2 akım hattında DC-13'te
    ● 24 V'ta anma değeri10 A
    ● 60 V'ta anma değeri3,5 A
    ● 110 V'ta anma değeri1,3 A
    ● 220 V'ta anma değeri0,9 A
    ● 440 V'ta anma değeri0,2 A
    ● 600 V'ta anma değeri0,1 A
    işletim akımı seri devre 3 akım hattında DC-13'te
    ● 24 V'ta anma değeri10 A
    ● 60 V'ta anma değeri4,7 A
    ● 110 V'ta anma değeri3 A
    ● 220 V'ta anma değeri1,2 A
    ● 440 V'ta anma değeri0,5 A
    ● 600 V'ta anma değeri0,26 A
    anahtarlama frekansı DC-13'te maksimum1 000 1/h
    kontak güvenilirliği yardımcı kontaklarbeher 100 milyonda hatalı çalıştırma (17 V, 1 mA)
    Nominal UL/CSA verileri
    kontak yük kapasitesi yardımcı kontaklar UL uyarıncaA600 / Q600
    Kısa devre koruması
    minyatür devre kesici modeli yardımcı devrenin kısa devre korunması için 230 V'a kadarC karakteristiği: 10 A; 0,4 kA
    sigorta elemanı modeli yardımcı anahtar kısa devre koruması için gerekligG: 10 A (690 V, 1 kA)

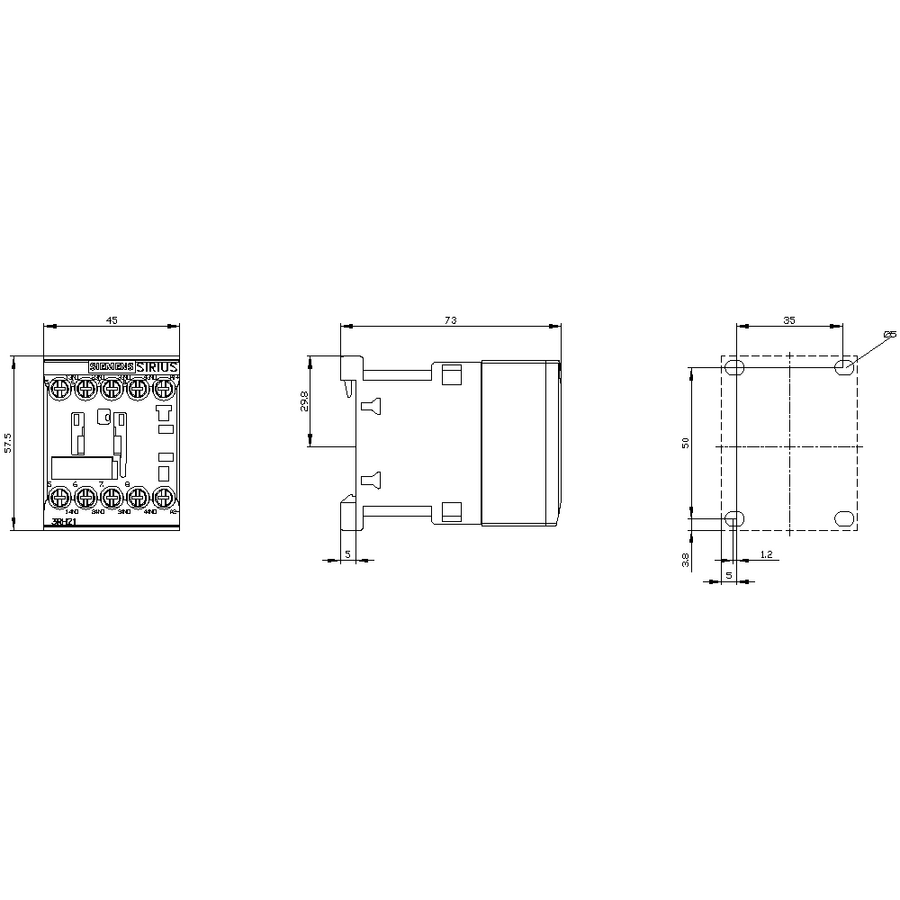

    Montaj/ Sabitleme/ Ebatlar
    montaj konumudikey montaj yüzeyinde +/-180° döndürülebilir, dikey montaj yüzeyinde +/- 22,5° öne ve arkaya eğilebilir.
    sabitleme türü35 mm'lik üstten geçmeli raya vidalı ve tırnaklı sabitleme
    yükseklik57,5 mm
    genişlik45 mm
    derinlik73 mm
    uyulması gereken mesafe
    ● sıralı montajda
    — önde10 mm
    — yukarı10 mm
    — aşağı doğru10 mm
    — yanlarda0 mm
    ● topraklanmış parçalara
    — önde10 mm
    — yukarı10 mm
    — yanlarda6 mm
    — aşağı doğru10 mm
    ● gerilim taşıyan parçalara
    — önde10 mm
    — yukarı10 mm
    — aşağı doğru10 mm
    — yanlarda6 mm
    Bağlantılar/ Terminaller
    elektrik bağlantısı modeli yardımcı ve kontrol devreleri içinvida bağlantısı
    bağlanabilir iletken kesiti türü
    ● yardımcı kontaklar için
    — tek telli veya çok telli2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
    — ince telli kablo uç işlemeli2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
    ● AWG hatlarında yardımcı kontaklar için2x (20 ... 16), 2x (18 ... 14), 2x 12
    Emniyet
    ürün fonksiyonu
    ● IEC 60947-5-1 uyarınca pozitif kılavuzlamalıEvet; 3RH29 ile
    ● güvenlik fonksiyonu için uygundurEvet
    kullanma uygunluğu emniyetli kapatmaEvet
    kullanım süresi maksimum20 a
    tehlike yaratan kesilmelerin oranı
    ● düşük zorlanma oranında SN 31920 uyarınca40 %
    ● yüksek zorlanma oranında SN 31920 uyarınca73 %
    B10 değeri yüksek zorlanma oranında SN 31920 uyarınca1 000 000; 0,3 x Ie durumunda
    devre dışı kalma oranı [FIT] düşük zorlanma oranında SN 31920 uyarınca100 FIT
    ISO 13849
    cihaz tipi ISO 13849-1 uyarınca3
    yüksek boyutlandırma ISO 13849-2 uyarınca gerekliEvet
    IEC 61508
    emniyetli cihaz türü IEC 61508-2 uyarıncaA tipi
    Elektrik Güvenliği
    IP koruma türü ön tarafta IEC 60529 uyarıncaIP20
    temas koruması ön tarafta IEC 60529 uyarıncaönden dikey dokunma durumunda parmak korumalı
