Siemens
SIEMENS ACİL STOP ŞALTERİ 100A 37KW ÖNDEN TESPİTLİ 4011209403611
Ürün Kodu : SIE-3LD2704-0TK53
%62
İskonto
7.137,60 TL
2.712,29 TL
4.425,31 TL
KDV Dahildir.
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
3LD2704-0TK53 SIEMENS 100A ACİL STOP ŞALTERİ ÖNDEN
Sentron 3LD Acil Kapatma Şalteri, 3 kutuplu olup 100 A sürekli akım kapasitesine sahiptir ve AC-23A standardında 400V altında 37 kW işletme gücü sunar.

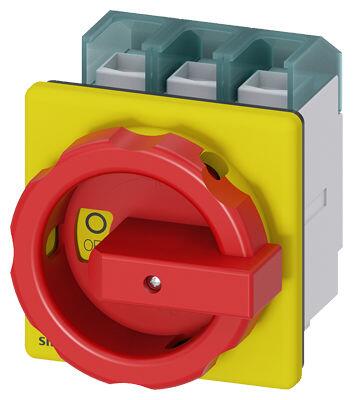

Kırmızı/sarı döner kumanda koluna sahip bu model, ön panele montaja uygun şekilde tasarlanmış ve 4 delikli sabitleme tutamağı ile birlikte gelir.
Sentron 3LD2 ana ve acil kapatma şalterleri; trifaze motorlar, iklimlendirme sistemleri, konveyörler, işleme makineleri ile gıda, kimya ve içecek endüstrisi gibi çeşitli alanlarda güvenli enerji kesintisi sağlar.
Modüler yapısı, hızlı yardımcı kontak montajı ile birlikte N-PE klemens ya da 4 kutuplu seçeneklerle kolay entegrasyon sunar.
Kilitlenebilir tahrik mekanizması, 16 A ile 250 A arasında güvenli şebeke ayrımı sağlar.
IP65’e kadar koruma sunan kapsüllü gövdesi, dış ortam kullanımı için uygundur.
IEC, UL, CCC ve gemi yapımı sertifikaları sayesinde uluslararası kullanımda geçerlidir.
3LD serisi, panel önü, montaj plakası, ray veya dağıtım panosu montajına uygun çeşitli versiyonlarda sunulur ve isteğe bağlı olarak doğrudan ya da döner kapı tahrik mekanizması ile temin edilebilir.
Ayrıca 3LD2 modeli doğru akım uygulamaları için de alternatiflere sahiptir.

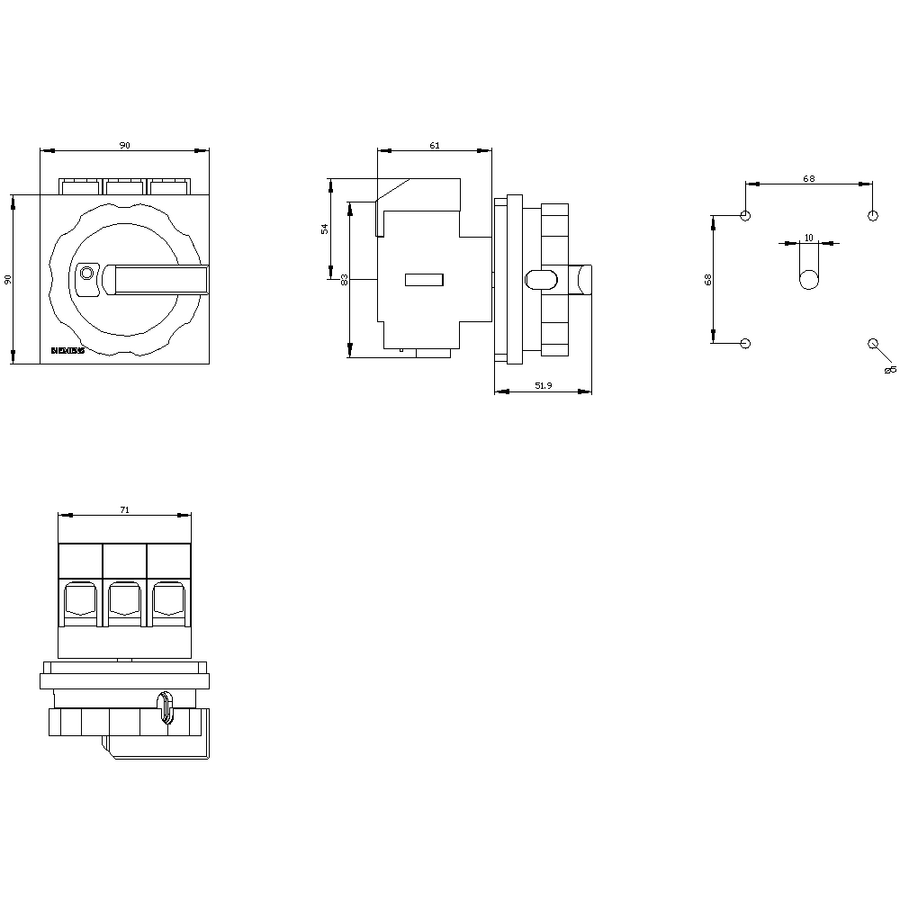

Marka Siemens Tedarikçi No 3LD2704-0TK53 Açıklama SENTRON, Switch disconnector 3LD, emergency switching-off switch, 3- pole, Iu: 100 A, operating power / at AC-23 A 400 V: 37 kW, front-mounted, rotary operating mechanism, Red / yellow, 4-hole mounting of the handle GTIN 4011209403611 Ağırlık 0.491 Derinlik 0.1 En 0.12 Uzunluk 0.128 Emtia Kodu (GTİP) 85365080 LKZ_FDB/ Katalog Kodu LV10.1 Ürün Grubu 5887 Group Code P360 Sınıflandırmalar Versiyon Sınıflandırma eClass 12 27-37-14-03 eClass 14 27-37-14-03 eClass 6 27-37-14-03 eClass 7.1 27-37-14-03 eClass 8 27-37-14-03 eClass 9 27-37-14-03 eClass 9.1 27-37-14-03 ETIM 7 EC000216 ETIM 8 EC000216 ETIM 9 EC000216 IDEA 4 5293 UNSPSC 15 39-12-22-33 ürün marka adı SENTRON ürün tanımı yükleme kesicileri ürün modeli Acil Kapat Şalteri gösterge modeli elle işletim anahtarlama pozisyonu göstergesi için 1 ON – 0 OFF anahtar modeli Ön tarafa sabit çalıştırma elemanı modeli kısa döndürme kulpu renk çalıştırma elemanı kırmızı tutamak modeli Tahrik mekanizması, kırmızı/sarı anahtar tahriki modeli motor tahriki Hayir Genel teknik veriler kutup sayısı 3 yük kesici ebadı 4 mekanik kullanım süresi (işletim çevrimleri) tipik 100 000 elektrikli işletim süresi (işletim çevrimleri) ● AC-23 A'da 690 V'ta 6 000 anahtarlama frekansı maksimum 50 1/h kirlilik derecesi 3 Gerilim izolasyon gerilimi anma değeri 690 V şok gerilim mukavemeti anma değeri 6 kV işletim gerilimi ● AC'de anma değeri 690 V işletim frekansı anma değeri ● minimum 50 Hz ● maksimum 60 Hz Koruma sınıfı IP koruma türü IP65 NEMA koruma türü 1, 3R, 4X, 12 IP koruma türü ön tarafta IP65 Dağıtma güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda kutup başına 7,5 W Ana devre işletim akımı ● AC-21'de 690 V'ta anma değeri 100 A ● AC-21 A'da 240 V'ta anma değeri 100 A ● AC-21 A'da 400 V'ta anma değeri 100 A ● AC-21 A'da 440 V'ta anma değeri 100 A ● AC-23 A'da 400 V'ta anma değeri 70 A işletim kapasitesi ● AC-23 A'da 240 V'ta anma değeri 18,5 kW ● AC-23 A'da 400 V'ta anma değeri 37 kW ● AC-23 A'da 440 V'ta anma değeri 37 kW ● AC-23 A'da 690 V'ta anma değeri 30 kW ● AC-3'te 240 V'ta anma değeri 18,5 kW ● AC-3'te 400 V'ta anma değeri 30 kW ● AC-3'te 690 V'ta anma değeri 22 kW Yardımcı devre CO kontak sayısı yardımcı kontaklar için 0 açıcı sayısı yardımcı kontaklar için 0 kapayıcı sayısı yardımcı kontaklar için 0 işletim gerilimi yardımcı kontaklar AC'de maksimum 500 V daimi akım yardımcı kontak anma değeri 10 A izolasyon gerilimi yardımcı anahtar anma değeri 500 V Uygunluk kullanma uygunluğu ana anahtar Evet kullanma uygunluğu yük ayırma anahtarı Evet kullanma uygunluğu ACİL-KAPAT şalteri Evet kullanma uygunluğu emniyet anahtarı Evet kullanma uygunluğu bakım/onarım anahtarı Evet Ürün Detayı ürün özelliği KAPALI pozisyonunda sabitlenebilir Evet Aksesuarlar ürün ilavesi opsiyonel ● motor tahriki Hayir ● gerilim tetikleyicisi Hayir bağlanabilir açıcı sayısı yardımcı kontaklar için takılabilir maksimum 3 bağlanabilir kapatıcı sayısı yardımcı kontaklar için takılabilir maksimum 3 bağlanabilir CO kontak sayısı yardımcı kontaklar için takılabilir maksimum 0 asma kilit sayısı maksimum 3 kilit baklası kalınlığı asma kilitlerin 4 ... 8 mm Kısa devre koşullu kısa devre akımı şebeke tarafında sigortada ● 690 V'ta gG sigorta ile anma değeri 50 kA geçiş akımı kapalı anahtarda ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum 10 kA ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum 10 kA ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum izin verilen 10 kA I2t değeri kapalı anahtarda ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum 64 kA2.s ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum 64 kA2.s ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum 64 kA2.s sigorta elemanı modeli ● ana devrenin kısa devreye karşı korunması için gerekli sigorta gL/gG: 100 A ● yardımcı anahtar kısa devre koruması için gerekli sigorta gL/gG: 10 A işletim akımı devreye alınmış sigorta anma değeri 100 A uygun işletim akımı AC'de UL 508/UL 60947-4-1 uyarınca nominal değer 100 A işletim gerilimi AC'de 50/60 Hz'de UL 508/UL 60947-4-1 uyarınca anma değeri 600 V aktif güç [hp] AC'de 480 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri 60 aktif güç [hp] AC'de 600 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri 75 kısa süreli akım mukavemeti (SCCR) 600 V'ta UL 508/UL 60947-4-1 uyarınca 10 kA daimi akım devreye alınmış sigorta UL uyarınca anma değeri 200 A sigortanın tipi UL uyarınca RK5 Bağlantılar AWG numarası kodlanmış bağlanabilir iletken kesiti tek telli maksimum ● 1 ● 12 bağlanabilir iletken kesiti türü bakır kablo için ● tek telli 1x (4...50 mm²) ● ince telli kablo uç işlemeli 1x (4...35 mm²) ● çok telli 1x (4...50 mm²) bağlanabilir iletken kesiti türü yardımcı kontaklar için ● tek telli yandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²) ● ince telli kablo uç işlemeli yandan montajlı yardımcı şalter 2x (0,75 ... 1,5 mm²), 1x 2,5 mm²; ön taraftaki yardιmcι şalter 1x 2,5 mm² ● çok telli yandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²) elektrik bağlantısı modeli ● ana devre için çerçeve kıskaçlar ● yardımcı kontaklar için bağlantı klemensleri Mekanik Tasarım yükseklik 107 mm genişlik 90 mm derinlik 112,5 mm cihaz modeli sabit monte sabitleme türü Sabit montaj tekniği montaj cihazı sabitleme türü ● 4 delikli sabitlemeli ön montaj Evet ● ortadan sabitlemeli ön montaj Hayir ● ray montajı Hayir MB başına net ağırlık 491 g Çevresel koşullar ortam sıcaklığı işletim sırasında ● minimum -25 °C ● maksimum 55 °C ortam sıcaklığı depolama sırasında ● minimum -25 °C ● maksimum 55 °C ürün marka adı SENTRON ürün tanımı yükleme kesicileri ürün modeli Acil Kapat Şalteri gösterge modeli elle işletim anahtarlama pozisyonu göstergesi için 1 ON – 0 OFF anahtar modeli Ön tarafa sabit çalıştırma elemanı modeli kısa döndürme kulpu renk çalıştırma elemanı kırmızı tutamak modeli Tahrik mekanizması, kırmızı/sarı anahtar tahriki modeli motor tahriki Hayir Genel teknik veriler kutup sayısı 3 yük kesici ebadı 4 mekanik kullanım süresi (işletim çevrimleri) tipik 100 000 elektrikli işletim süresi (işletim çevrimleri) ● AC-23 A'da 690 V'ta 6 000 anahtarlama frekansı maksimum 50 1/h kirlilik derecesi 3 Gerilim izolasyon gerilimi anma değeri 690 V şok gerilim mukavemeti anma değeri 6 kV işletim gerilimi ● AC'de anma değeri 690 V işletim frekansı anma değeri ● minimum 50 Hz ● maksimum 60 Hz Koruma sınıfı IP koruma türü IP65 NEMA koruma türü 1, 3R, 4X, 12 IP koruma türü ön tarafta IP65 Dağıtma güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda kutup başına 7,5 W Ana devre işletim akımı ● AC-21'de 690 V'ta anma değeri 100 A ● AC-21 A'da 240 V'ta anma değeri 100 A ● AC-21 A'da 400 V'ta anma değeri 100 A ● AC-21 A'da 440 V'ta anma değeri 100 A ● AC-23 A'da 400 V'ta anma değeri 70 A işletim kapasitesi ● AC-23 A'da 240 V'ta anma değeri 18,5 kW ● AC-23 A'da 400 V'ta anma değeri 37 kW ● AC-23 A'da 440 V'ta anma değeri 37 kW ● AC-23 A'da 690 V'ta anma değeri 30 kW ● AC-3'te 240 V'ta anma değeri 18,5 kW ● AC-3'te 400 V'ta anma değeri 30 kW ● AC-3'te 690 V'ta anma değeri 22 kW Yardımcı devre CO kontak sayısı yardımcı kontaklar için 0 açıcı sayısı yardımcı kontaklar için 0 kapayıcı sayısı yardımcı kontaklar için 0 işletim gerilimi yardımcı kontaklar AC'de maksimum 500 V daimi akım yardımcı kontak anma değeri 10 A izolasyon gerilimi yardımcı anahtar anma değeri 500 V Uygunluk kullanma uygunluğu ana anahtar Evet kullanma uygunluğu yük ayırma anahtarı Evet kullanma uygunluğu ACİL-KAPAT şalteri Evet kullanma uygunluğu emniyet anahtarı Evet kullanma uygunluğu bakım/onarım anahtarı Evet Ürün Detayı ürün özelliği KAPALI pozisyonunda sabitlenebilir Evet Aksesuarlar ürün ilavesi opsiyonel ● motor tahriki Hayir ● gerilim tetikleyicisi Hayir bağlanabilir açıcı sayısı yardımcı kontaklar için takılabilir maksimum 3 bağlanabilir kapatıcı sayısı yardımcı kontaklar için takılabilir maksimum 3 bağlanabilir CO kontak sayısı yardımcı kontaklar için takılabilir maksimum 0 asma kilit sayısı maksimum 3 kilit baklası kalınlığı asma kilitlerin 4 ... 8 mm Kısa devre koşullu kısa devre akımı şebeke tarafında sigortada ● 690 V'ta gG sigorta ile anma değeri 50 kA geçiş akımı kapalı anahtarda ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum 10 kA ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum 10 kA ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum izin verilen 10 kA I2t değeri kapalı anahtarda ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum 64 kA2.s ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum 64 kA2.s ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum 64 kA2.s sigorta elemanı modeli ● ana devrenin kısa devreye karşı korunması için gerekli sigorta gL/gG: 100 A ● yardımcı anahtar kısa devre koruması için gerekli sigorta gL/gG: 10 A işletim akımı devreye alınmış sigorta anma değeri 100 A uygun işletim akımı AC'de UL 508/UL 60947-4-1 uyarınca nominal değer 100 A işletim gerilimi AC'de 50/60 Hz'de UL 508/UL 60947-4-1 uyarınca anma değeri 600 V aktif güç [hp] AC'de 480 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri 60 aktif güç [hp] AC'de 600 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri 75 kısa süreli akım mukavemeti (SCCR) 600 V'ta UL 508/UL 60947-4-1 uyarınca 10 kA daimi akım devreye alınmış sigorta UL uyarınca anma değeri 200 A sigortanın tipi UL uyarınca RK5 Bağlantılar AWG numarası kodlanmış bağlanabilir iletken kesiti tek telli maksimum ● 1 ● 12 bağlanabilir iletken kesiti türü bakır kablo için ● tek telli 1x (4...50 mm²) ● ince telli kablo uç işlemeli 1x (4...35 mm²) ● çok telli 1x (4...50 mm²) bağlanabilir iletken kesiti türü yardımcı kontaklar için ● tek telli yandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²) ● ince telli kablo uç işlemeli yandan montajlı yardımcı şalter 2x (0,75 ... 1,5 mm²), 1x 2,5 mm²; ön taraftaki yardιmcι şalter 1x 2,5 mm² ● çok telli yandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²) elektrik bağlantısı modeli ● ana devre için çerçeve kıskaçlar ● yardımcı kontaklar için bağlantı klemensleri Mekanik Tasarım yükseklik 107 mm genişlik 90 mm derinlik 112,5 mm cihaz modeli sabit monte sabitleme türü Sabit montaj tekniği montaj cihazı sabitleme türü ● 4 delikli sabitlemeli ön montaj Evet ● ortadan sabitlemeli ön montaj Hayir ● ray montajı Hayir MB başına net ağırlık 491 g Çevresel koşullar ortam sıcaklığı işletim sırasında ● minimum -25 °C ● maksimum 55 °C ortam sıcaklığı depolama sırasında ● minimum -25 °C ● maksimum 55 °C
İade Kabulu: İade edilen ürünlerin kutusu ambalajı zarar görmemiş, yeniden satılabilir kullanılabilir ve satışa hazır olması halinde iadeler kabul edilir.
İade Reddi: Ürünün kutusu ambalajı açılmış ve montajı yapılmış ürünlerin iadesi kesinlikle kabul edilmemektedir.
Teslimat: 15:00' a kadar yapılan siparişler aynı gün kargoya teslim edilir.
