Siemens

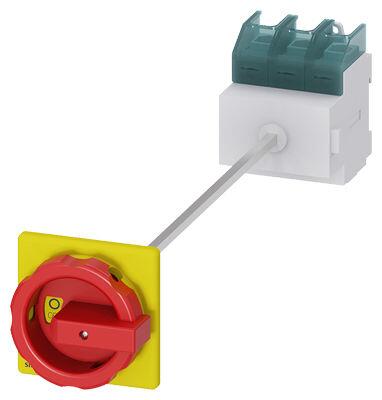

SIEMENS ACİL STOP ŞALTERİ DİPTEN TESPİTLİ KİLİTLEMELİ KAPI BAĞLANTILI 125A 45KW 4011209403673

Ürün Kodu : SIE-3LD2814-0TK53
%62 İskonto
9.873,60 TL
3.751,97 TL
6.121,63 TL
KDV Dahildir.
TÜKENDİ Stoklara girince haber ver
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)
  • MarkaSiemens
    Tedarikçi No3LD2814-0TK53
    AçıklamaSENTRON, Switch disconnector 3LD, emergency switching-off switch, 3- pole, Iu: 125 A, operating power / at AC-23 A 400 V: 45 kW, floor mounting with door coupling, rotary operating mechanism, Red / yellow, 4-hole mounting of the handle
    GTIN4011209403673
    Ağırlık0.755
    Derinlik0.113
    En0.142
    Uzunluk0.475
    Emtia Kodu (GTİP)85365080
    LKZ_FDB/ Katalog KoduLV10.1
    Ürün Grubu5887
    Group CodeP360
    Sınıflandırmalar

     VersiyonSınıflandırma
    eClass1227-37-14-03
    eClass1427-37-14-03
    eClass627-37-14-03
    eClass7.127-37-14-03
    eClass827-37-14-03
    eClass927-37-14-03
    eClass9.127-37-14-03
    ETIM7EC000216
    ETIM8EC000216
    ETIM9EC000216
    IDEA45293
    UNSPSC1539-12-22-33
    ürün marka adıSENTRON
    ürün tanımıyükleme kesicileri
    ürün modeliAcil Kapat Şalteri
    gösterge modeli elle işletim anahtarlama pozisyonu göstergesi için1 ON – 0 OFF
    anahtar modeliKapı kuplajı ile zemine sabitleme
    çalıştırma elemanı modelikısa döndürme kulpu
    renk çalıştırma elemanıkırmızı
    tutamak modeliTahrik mekanizması, kırmızı/sarı
    anahtar tahriki modeli motor tahrikiHayir
    Genel teknik veriler
    kutup sayısı3
    yük kesici ebadı4
    mekanik kullanım süresi (işletim çevrimleri) tipik100 000
    elektrikli işletim süresi (işletim çevrimleri)
    ● AC-23 A'da 690 V'ta6 000
    anahtarlama frekansı maksimum50 1/h
    kirlilik derecesi3
    Gerilim
    izolasyon gerilimi anma değeri690 V
    şok gerilim mukavemeti anma değeri6 kV
    işletim gerilimi
    ● AC'de anma değeri690 V
    işletim frekansı anma değeri
    ● minimum50 Hz
    ● maksimum60 Hz
    Koruma sınıfı
    IP koruma türüIP65
    NEMA koruma türü1, 3R, 4X, 12
    IP koruma türü ön taraftaIP65
    Dağıtma
    güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda kutup başına12 W
    Ana devre
    işletim akımı
    ● AC-21'de 690 V'ta anma değeri125 A
    ● AC-21 A'da 240 V'ta anma değeri125 A
    ● AC-21 A'da 400 V'ta anma değeri125 A
    ● AC-21 A'da 440 V'ta anma değeri125 A
    ● AC-23 A'da 400 V'ta anma değeri80 A
    işletim kapasitesi
    ● AC-23 A'da 240 V'ta anma değeri22 kW
    ● AC-23 A'da 400 V'ta anma değeri45 kW
    ● AC-23 A'da 440 V'ta anma değeri45 kW
    ● AC-23 A'da 690 V'ta anma değeri37 kW
    ● AC-3'te 240 V'ta anma değeri22 kW
    ● AC-3'te 400 V'ta anma değeri37 kW
    ● AC-3'te 690 V'ta anma değeri30 kW
    Yardımcı devre
    CO kontak sayısı yardımcı kontaklar için0
    açıcı sayısı yardımcı kontaklar için0
    kapayıcı sayısı yardımcı kontaklar için0
    işletim gerilimi yardımcı kontaklar AC'de maksimum500 V
    daimi akım yardımcı kontak anma değeri10 A
    izolasyon gerilimi yardımcı anahtar anma değeri500 V
    Uygunluk
    kullanma uygunluğu ana anahtarEvet
    kullanma uygunluğu yük ayırma anahtarıEvet
    kullanma uygunluğu ACİL-KAPAT şalteriEvet
    kullanma uygunluğu emniyet anahtarıEvet
    kullanma uygunluğu bakım/onarım anahtarıEvet
    Ürün Detayı
    ürün özelliği KAPALI pozisyonunda sabitlenebilirEvet
    Aksesuarlar
    ürün ilavesi opsiyonel
    ● motor tahrikiHayir
    ● gerilim tetikleyicisiHayir
    bağlanabilir açıcı sayısı yardımcı kontaklar için takılabilir maksimum3
    bağlanabilir kapatıcı sayısı yardımcı kontaklar için takılabilir maksimum5
    bağlanabilir CO kontak sayısı yardımcı kontaklar için takılabilir maksimum0
    asma kilit sayısı maksimum3
    kilit baklası kalınlığı asma kilitlerin4 ... 8 mm
    Kısa devre
    koşullu kısa devre akımı şebeke tarafında sigortada
    ● 690 V'ta gG sigorta ile anma değeri20 kA
    geçiş akımı kapalı anahtarda
    ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum10 kA
    ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum10 kA
    ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum izin verilen10 kA
    I2t değeri kapalı anahtarda
    ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum104 kA2.s
    ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum104 kA2.s
    ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum104 kA2.s
    sigorta elemanı modeli
    ● ana devrenin kısa devreye karşı korunması için gereklisigorta gL/gG: 125 A
    ● yardımcı anahtar kısa devre koruması için gereklisigorta gL/gG: 10 A
    işletim akımı devreye alınmış sigorta anma değeri125 A
    uygun
    işletim akımı AC'de UL 508/UL 60947-4-1 uyarınca nominal değer125 A
    işletim gerilimi AC'de 50/60 Hz'de UL 508/UL 60947-4-1 uyarınca anma değeri600 V
    aktif güç [hp] AC'de 480 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri75
    aktif güç [hp] AC'de 600 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri100
    kısa süreli akım mukavemeti (SCCR) 600 V'ta UL 508/UL 60947-4-1 uyarınca10 kA
    daimi akım devreye alınmış sigorta UL uyarınca anma değeri200 A
    sigortanın tipi UL uyarıncaRK5
    Bağlantılar
    AWG numarası kodlanmış bağlanabilir iletken kesiti tek telli maksimum
    ●  1
    ●  12
    bağlanabilir iletken kesiti türü bakır kablo için
    ● tek telli1x (4...50 mm²)
    ● ince telli kablo uç işlemeli1x (4...35 mm²)
    ● çok telli1x (4...50 mm²)
    bağlanabilir iletken kesiti türü yardımcı kontaklar için
    ● tek telliyandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²)
    ● ince telli kablo uç işlemeliyandan montajlı yardımcı şalter 2x (0,75 ... 1,5 mm²), 1x 2,5 mm²; ön taraftaki yardιmcι şalter 1x 2,5 mm²
    ● çok telliyandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²)
    elektrik bağlantısı modeli
    ● ana devre içinçerçeve kıskaçlar
    ● yardımcı kontaklar içinbağlantı klemensleri

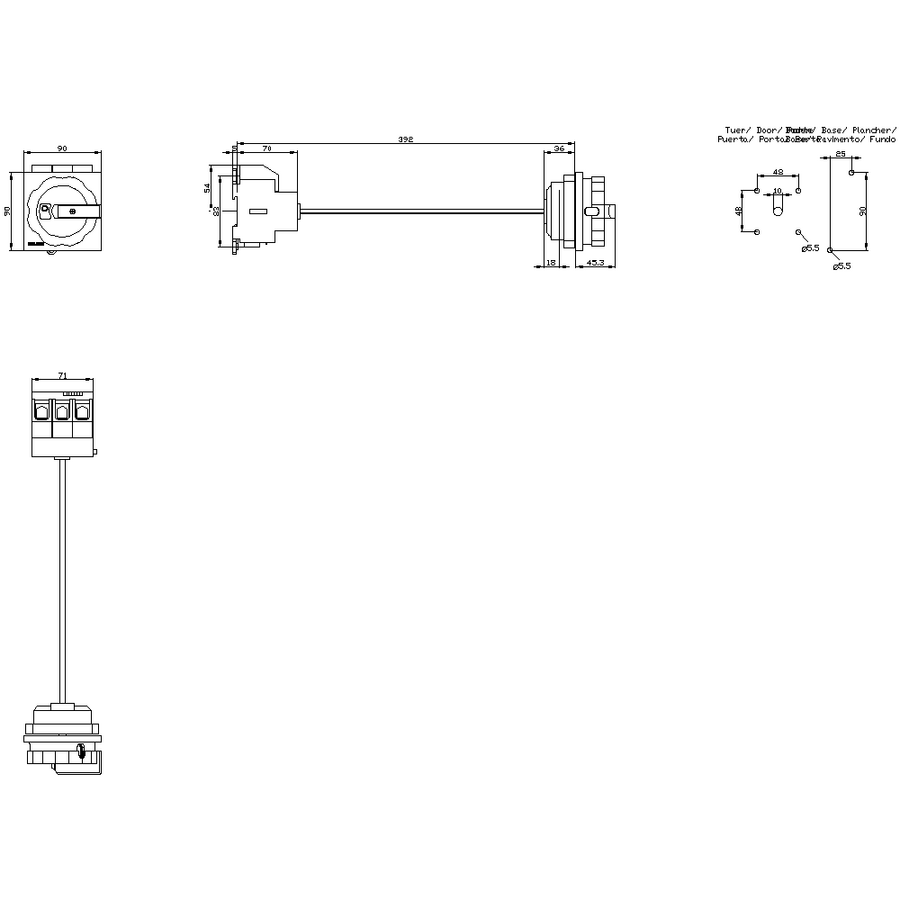

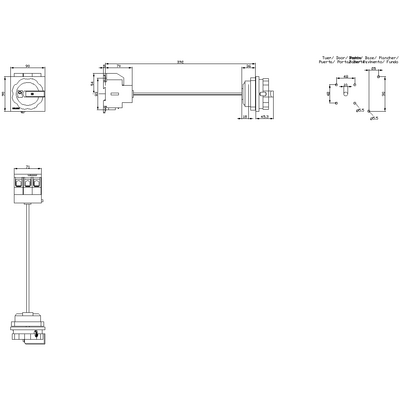

    Mekanik Tasarım
    yükseklik106 mm
    genişlik90 mm
    derinlik470,5 mm
    cihaz modelisabit monte
    sabitleme türüSabit montaj tekniği montaj cihazı
    sabitleme türü
    ● 4 delikli sabitlemeli ön montajEvet
    ● ortadan sabitlemeli ön montajHayir
    ● ray montajıEvet
    MB başına net ağırlık761 g
    Çevresel koşullar
    ortam sıcaklığı işletim sırasında
    ● minimum-25 °C
    ● maksimum55 °C
    ortam sıcaklığı depolama sırasında
    ● minimum-25 °C
    ● maksimum55 °C
