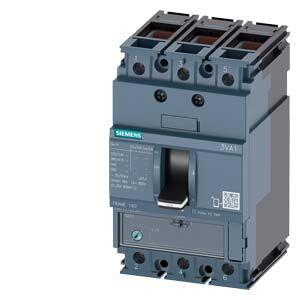

SIEMENS 3 KUTUP KOMPAKT TM220 55KA 112-160A 4042948822012

3VA1116-5EE36-0AA0 SIEMENS 160A TM220 55KA KOMPAKT ŞALTER

Siemens SENTRON serisinin bu MCCB modeli, güçlü yapısı ve yüksek koruma değerleriyle endüstriyel tesisler için ideal bir devre koruma çözümüdür.

Üç kutuplu (3P) yapısı sayesinde üç faz hattını birlikte korur; 160 A nominal akımıyla orta-yük devrelerinde güven verir.

TM220 termik-manyetik açma ünitesiyle donatılmış olması, cihazın hem aşırı yük hem de kısa devre koşullarında hassas ve güvenilir tepki göstermesini sağlar.

Aşırı yük koruması 112 A ila 160 A arasında ayarlanabilir. Kısa devre koruma değeri (Ii), nominal akımın 10 katı olarak tanımlanır.

Bu şalterin kısa devre kesme (Icu) kapasitesi, 415 V AC gerilimde 55 kA, 240 V’ta 85 kA, 440 V’ta 36 kA, 500 V’ta 10-20 kA ve 690 V AC gerilimde yaklaşık 10 kA değerindedir.

İzolasyon voltajı 800 V olup hem AC hem DC sistemlerde kullanım esnekliği sunar; DC gerilim için uygunluk 500 V DC’ye kadar bildirilir.

Cihazın kuplaj terminalleri, 1,5 … 70 mm² arası yuvarlak veya çok telli iletkenleri destekler; bağlantılar önden yapılan tiptedir.

Ürünün ön yüzü IP40 koruma sınıfına sahiptir ve −25 °C ila +70 °C arasında çalışmaya uygundur; depolama sıcaklığı ise −40 °C ila +80 °C arasıdır.

Mekanik dayanıklılığı yaklaşık 20.000 açma/kapatma çevrimi düzeyindedir.

Elektriksel dayanıklılığı AC-1 tip devrelerde 380/415 V gerilimde ~9.000 çevrim, yüksek gerilim koşullarında biraz daha düşük olup tesis şartlarına göre değişir.

Nominal akımda cihaz için güç kaybı toplam yaklaşık 38 W; her kutup başına ~12.67 W civarındadır.

Net ağırlığı ~1.04 kg’dir.
