3LD2213-0TK53 SIEMENS 32A ACİL STOP ŞALTERİ
Sentron 3LD Acil Kapatma Şalteri, 3 kutuplu yapıda olup 32 A sürekli akım kapasitesine sahiptir ve AC-23A standardında 400V altında 11,5 kW işletme gücü sunar.

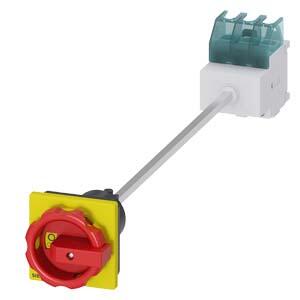

Kırmızı/sarı döner kumanda kolu, kapı kavraması ve 4 delikli sabitleme tutamağı ile birlikte zemine montaja uygundur.
Sentron 3LD2 serisi, trifaze motorlar, havalandırma sistemleri, konveyör hatları, işleme makineleri ve gıda, kimya ile içecek sektörlerinde tüketicilerin güvenli şekilde devreden çıkarılmasını sağlar.
Modüler tasarımı sayesinde yardımcı kontaklar, N-PE klemens veya 4 kutuplu seçenekler hızlı ve kolay şekilde entegre edilebilir.
Kilitlenebilir tahrik mekanizması, 16 A ile 250 A arasında etkili şebeke ayrımı sağlar.
IP65 seviyesine kadar koruma sunan kapsüllü gövdesi dış mekan kullanımı için uygundur.
IEC, UL, CCC ve gemi yapımı sertifikalarıyla dünya genelinde esnek ve güvenilir kullanım sunar.
3LD serisi; panel önü, ray, montaj plakası veya dağıtım panosu kurulumlarına uygun çeşitli varyantlarla temin edilebilir ve tercihe göre direkt ya da döner kapı tahrik sistemleriyle sunulabilir.
Ayrıca 3LD2 modelleri doğru akım uygulamaları için de alternatifler içerir.
Marka Siemens Tedarikçi No 3LD2213-0TK53 Açıklama SENTRON, Switch disconnector 3LD, emergency switching-off switch, 3- pole, Iu: 32 A, operating power / at AC-23 A 400 V: 11.5 kW, floor mounting with door coupling, rotary operating mechanism, Red / yellow, 4-hole mounting of the handle GTIN 4011209403031 Ağırlık 0.406 Derinlik 0.085 En 0.07 Uzunluk 0.423 Emtia Kodu (GTİP) 85365080 LKZ_FDB/ Katalog Kodu LV10.1 Ürün Grubu 5887 Group Code P360 Sınıflandırmalar Versiyon Sınıflandırma eClass 12 27-37-14-03 eClass 14 27-37-14-03 eClass 6 27-37-14-03 eClass 7.1 27-37-14-03 eClass 8 27-37-14-03 eClass 9 27-37-14-03 eClass 9.1 27-37-14-03 ETIM 7 EC000216 ETIM 8 EC000216 ETIM 9 EC000216 IDEA 4 5293 UNSPSC 15 39-12-22-33 ürün marka adı SENTRON ürün tanımı yükleme kesicileri ürün modeli Acil Kapat Şalteri gösterge modeli elle işletim anahtarlama pozisyonu göstergesi için 1 ON – 0 OFF anahtar modeli Kapı kuplajı ile zemine sabitleme çalıştırma elemanı modeli kısa döndürme kulpu renk çalıştırma elemanı kırmızı tutamak modeli Tahrik mekanizması, kırmızı/sarı anahtar tahriki modeli motor tahriki Hayir Genel teknik veriler kutup sayısı 3 yük kesici ebadı 2 mekanik kullanım süresi (işletim çevrimleri) tipik 100 000 elektrikli işletim süresi (işletim çevrimleri) ● AC-23 A'da 690 V'ta 6 000 anahtarlama frekansı maksimum 50 1/h kirlilik derecesi 3 Gerilim izolasyon gerilimi anma değeri 690 V şok gerilim mukavemeti anma değeri 6 kV işletim gerilimi ● AC'de anma değeri 690 V işletim frekansı anma değeri ● minimum 50 Hz ● maksimum 60 Hz Koruma sınıfı IP koruma türü IP65 NEMA koruma türü 1, 3R, 4X, 12 IP koruma türü ön tarafta IP65 Dağıtma güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda kutup başına 1,8 W Ana devre işletim akımı ● AC-21'de 690 V'ta anma değeri 32 A ● AC-21 A'da 240 V'ta anma değeri 32 A ● AC-21 A'da 400 V'ta anma değeri 32 A ● AC-21 A'da 440 V'ta anma değeri 32 A ● AC-23 A'da 400 V'ta anma değeri 22 A işletim kapasitesi ● AC-23 A'da 240 V'ta anma değeri 6 kW ● AC-23 A'da 400 V'ta anma değeri 12 kW ● AC-23 A'da 440 V'ta anma değeri 11,5 kW ● AC-23 A'da 690 V'ta anma değeri 12 kW ● AC-3'te 240 V'ta anma değeri 5,5 kW ● AC-3'te 400 V'ta anma değeri 10 kW ● AC-3'te 690 V'ta anma değeri 9,5 kW Yardımcı devre CO kontak sayısı yardımcı kontaklar için 0 açıcı sayısı yardımcı kontaklar için 0 kapayıcı sayısı yardımcı kontaklar için 0 işletim gerilimi yardımcı kontaklar AC'de maksimum 500 V daimi akım yardımcı kontak anma değeri 10 A izolasyon gerilimi yardımcı anahtar anma değeri 500 V Uygunluk kullanma uygunluğu ana anahtar Evet kullanma uygunluğu yük ayırma anahtarı Evet kullanma uygunluğu ACİL-KAPAT şalteri Evet kullanma uygunluğu emniyet anahtarı Evet kullanma uygunluğu bakım/onarım anahtarı Evet Ürün Detayı ürün özelliği KAPALI pozisyonunda sabitlenebilir Evet Aksesuarlar ürün ilavesi opsiyonel ● motor tahriki Hayir ● gerilim tetikleyicisi Hayir bağlanabilir açıcı sayısı yardımcı kontaklar için takılabilir maksimum 3 bağlanabilir kapatıcı sayısı yardımcı kontaklar için takılabilir maksimum 5 bağlanabilir CO kontak sayısı yardımcı kontaklar için takılabilir maksimum 0 asma kilit sayısı maksimum 3 kilit baklası kalınlığı asma kilitlerin 4 ... 8 mm Kısa devre koşullu kısa devre akımı şebeke tarafında sigortada ● 690 V'ta gG sigorta ile anma değeri 50 kA geçiş akımı kapalı anahtarda ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum 4,5 kA ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum 4,5 kA ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum izin verilen 5 kA I2t değeri kapalı anahtarda ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum 9 kA2.s ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum 9 kA2.s ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum 9 kA2.s sigorta elemanı modeli ● ana devrenin kısa devreye karşı korunması için gerekli sigorta gL/gG: 40 A ● yardımcı anahtar kısa devre koruması için gerekli sigorta gL/gG: 10 A işletim akımı devreye alınmış sigorta anma değeri 40 A uygun işletim akımı AC'de UL 508/UL 60947-4-1 uyarınca nominal değer 32 A işletim gerilimi AC'de 50/60 Hz'de UL 508/UL 60947-4-1 uyarınca anma değeri 600 V aktif güç [hp] AC'de 480 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri 20 aktif güç [hp] AC'de 600 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri 20 kısa süreli akım mukavemeti (SCCR) 600 V'ta UL 508/UL 60947-4-1 uyarınca 5 kA daimi akım devreye alınmış sigorta UL uyarınca anma değeri 80 A sigortanın tipi UL uyarınca RK5 Bağlantılar AWG numarası kodlanmış bağlanabilir iletken kesiti tek telli maksimum ● 8 ● 14 bağlanabilir iletken kesiti türü bakır kablo için ● tek telli 1x (1,5...16 mm²) ● ince telli kablo uç işlemeli 1x (1,5...10 mm²) ● çok telli 1x (1,5...16 mm²) bağlanabilir iletken kesiti türü yardımcı kontaklar için ● tek telli yandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²) ● ince telli kablo uç işlemeli yandan montajlı yardımcı şalter 2x (0,75 ... 1,5 mm²), 1x 2,5 mm²; ön taraftaki yardιmcι şalter 1x 2,5 mm² ● çok telli yandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²) elektrik bağlantısı modeli ● ana devre için çerçeve kıskaçlar ● yardımcı kontaklar için bağlantı klemensleri Mekanik Tasarım yükseklik 83 mm genişlik 67 mm derinlik 451,5 mm cihaz modeli sabit monte sabitleme türü Sabit montaj tekniği montaj cihazı sabitleme türü ● 4 delikli sabitlemeli ön montaj Evet ● ortadan sabitlemeli ön montaj Hayir ● ray montajı Evet MB başına net ağırlık 411 g Çevresel koşullar ortam sıcaklığı işletim sırasında ● minimum -25 °C ● maksimum 55 °C ortam sıcaklığı depolama sırasında ● minimum -25 °C ● maksimum 55 °C ürün marka adı SENTRON ürün tanımı yükleme kesicileri ürün modeli Acil Kapat Şalteri gösterge modeli elle işletim anahtarlama pozisyonu göstergesi için 1 ON – 0 OFF anahtar modeli Kapı kuplajı ile zemine sabitleme çalıştırma elemanı modeli kısa döndürme kulpu renk çalıştırma elemanı kırmızı tutamak modeli Tahrik mekanizması, kırmızı/sarı anahtar tahriki modeli motor tahriki Hayir Genel teknik veriler kutup sayısı 3 yük kesici ebadı 2 mekanik kullanım süresi (işletim çevrimleri) tipik 100 000 elektrikli işletim süresi (işletim çevrimleri) ● AC-23 A'da 690 V'ta 6 000 anahtarlama frekansı maksimum 50 1/h kirlilik derecesi 3 Gerilim izolasyon gerilimi anma değeri 690 V şok gerilim mukavemeti anma değeri 6 kV işletim gerilimi ● AC'de anma değeri 690 V işletim frekansı anma değeri ● minimum 50 Hz ● maksimum 60 Hz Koruma sınıfı IP koruma türü IP65 NEMA koruma türü 1, 3R, 4X, 12 IP koruma türü ön tarafta IP65 Dağıtma güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda kutup başına 1,8 W Ana devre işletim akımı ● AC-21'de 690 V'ta anma değeri 32 A ● AC-21 A'da 240 V'ta anma değeri 32 A ● AC-21 A'da 400 V'ta anma değeri 32 A ● AC-21 A'da 440 V'ta anma değeri 32 A ● AC-23 A'da 400 V'ta anma değeri 22 A işletim kapasitesi ● AC-23 A'da 240 V'ta anma değeri 6 kW ● AC-23 A'da 400 V'ta anma değeri 12 kW ● AC-23 A'da 440 V'ta anma değeri 11,5 kW ● AC-23 A'da 690 V'ta anma değeri 12 kW ● AC-3'te 240 V'ta anma değeri 5,5 kW ● AC-3'te 400 V'ta anma değeri 10 kW ● AC-3'te 690 V'ta anma değeri 9,5 kW Yardımcı devre CO kontak sayısı yardımcı kontaklar için 0 açıcı sayısı yardımcı kontaklar için 0 kapayıcı sayısı yardımcı kontaklar için 0 işletim gerilimi yardımcı kontaklar AC'de maksimum 500 V daimi akım yardımcı kontak anma değeri 10 A izolasyon gerilimi yardımcı anahtar anma değeri 500 V Uygunluk kullanma uygunluğu ana anahtar Evet kullanma uygunluğu yük ayırma anahtarı Evet kullanma uygunluğu ACİL-KAPAT şalteri Evet kullanma uygunluğu emniyet anahtarı Evet kullanma uygunluğu bakım/onarım anahtarı Evet Ürün Detayı ürün özelliği KAPALI pozisyonunda sabitlenebilir Evet Aksesuarlar ürün ilavesi opsiyonel ● motor tahriki Hayir ● gerilim tetikleyicisi Hayir bağlanabilir açıcı sayısı yardımcı kontaklar için takılabilir maksimum 3 bağlanabilir kapatıcı sayısı yardımcı kontaklar için takılabilir maksimum 5 bağlanabilir CO kontak sayısı yardımcı kontaklar için takılabilir maksimum 0 asma kilit sayısı maksimum 3 kilit baklası kalınlığı asma kilitlerin 4 ... 8 mm Kısa devre koşullu kısa devre akımı şebeke tarafında sigortada ● 690 V'ta gG sigorta ile anma değeri 50 kA geçiş akımı kapalı anahtarda ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum 4,5 kA ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum 4,5 kA ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum izin verilen 5 kA I2t değeri kapalı anahtarda ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum 9 kA2.s ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum 9 kA2.s ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum 9 kA2.s sigorta elemanı modeli ● ana devrenin kısa devreye karşı korunması için gerekli sigorta gL/gG: 40 A ● yardımcı anahtar kısa devre koruması için gerekli sigorta gL/gG: 10 A işletim akımı devreye alınmış sigorta anma değeri 40 A uygun işletim akımı AC'de UL 508/UL 60947-4-1 uyarınca nominal değer 32 A işletim gerilimi AC'de 50/60 Hz'de UL 508/UL 60947-4-1 uyarınca anma değeri 600 V aktif güç [hp] AC'de 480 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri 20 aktif güç [hp] AC'de 600 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri 20 kısa süreli akım mukavemeti (SCCR) 600 V'ta UL 508/UL 60947-4-1 uyarınca 5 kA daimi akım devreye alınmış sigorta UL uyarınca anma değeri 80 A sigortanın tipi UL uyarınca RK5 Bağlantılar AWG numarası kodlanmış bağlanabilir iletken kesiti tek telli maksimum ● 8 ● 14 bağlanabilir iletken kesiti türü bakır kablo için ● tek telli 1x (1,5...16 mm²) ● ince telli kablo uç işlemeli 1x (1,5...10 mm²) ● çok telli 1x (1,5...16 mm²) bağlanabilir iletken kesiti türü yardımcı kontaklar için ● tek telli yandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²) ● ince telli kablo uç işlemeli yandan montajlı yardımcı şalter 2x (0,75 ... 1,5 mm²), 1x 2,5 mm²; ön taraftaki yardιmcι şalter 1x 2,5 mm² ● çok telli yandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²) elektrik bağlantısı modeli ● ana devre için çerçeve kıskaçlar ● yardımcı kontaklar için bağlantı klemensleri Mekanik Tasarım yükseklik 83 mm genişlik 67 mm derinlik 451,5 mm cihaz modeli sabit monte sabitleme türü Sabit montaj tekniği montaj cihazı sabitleme türü ● 4 delikli sabitlemeli ön montaj Evet ● ortadan sabitlemeli ön montaj Hayir ● ray montajı Evet MB başına net ağırlık 411 g Çevresel koşullar ortam sıcaklığı işletim sırasında ● minimum -25 °C ● maksimum 55 °C ortam sıcaklığı depolama sırasında ● minimum -25 °C ● maksimum 55 °C
