Siemens

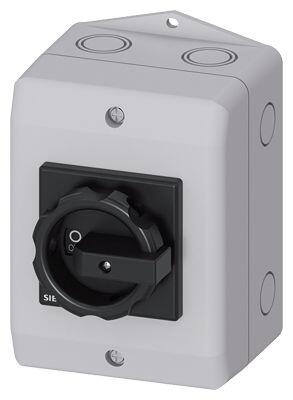

SIEMENS 25A, 9,5 KW 3LD2 KUTULU TİP PAKO ŞALTER IP65 TAHRİK KOLU SİYAH 4011209521742
Ürün Kodu : SIE-3LD2164-0TB51
%62
İskonto
3.327,60 TL
1.264,49 TL
2.063,11 TL
KDV Dahildir.
TÜKENDİ
Stoklara girince haber ver
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
Sentron 3Ld2 serisi üç kutuplu 25 A yük ayırıcı ana şalter; AC-23 kategorisinde, 400 V/9,5 kW’a kadar kesme kapasitesine sahiptir.
Metric vida bağlantılı yalıtım muhafazası, siyah döner kumanda kolu ve acil kapama işleviyle donatılmıştır.
Modüler tasarım; N–PE veya dört kutuplu bağlantı seçenekleriyle hızlı yardımcı kontak montajına imkân verir.
16–250 A arası kilitlenebilir tahrik mekanizması, IP65 korumalı kapalı gövde ve IEC, UL, CCC ile gemi yapımı onayları sayesinde hem iç hem de dış mekânlarda üstün emniyet sunar.
Ön panel, montaj plakası, ray veya dağıtım panosu montajı alternatiflerinin yanı sıra, isteğe bağlı direkt veya döner tip kapı tahrik sistemleri ve DC uygulamaları için özel 3Ld2 varyantları mevcuttur.
Marka Siemens Tedarikçi No 3LD2164-0TB51 Açıklama SENTRON, Switch disconnector 3LD, main switch, 3-pole, Iu: 25 A, Operating power / at AC-23 A at 400 V: 9.5 kW, molded-plastic encapsulation for metric cable gland, rotary operating mechanism, black GTIN 4011209521742 Ağırlık 0.488 Derinlik 0.104 En 0.118 Uzunluk 0.165 Emtia Kodu (GTİP) 85365080 LKZ_FDB/ Katalog Kodu LV10.1 Ürün Grubu 5887 Group Code P360 Sınıflandırmalar Versiyon Sınıflandırma eClass 12 27-37-14-03 eClass 14 27-37-14-03 eClass 6 27-37-14-03 eClass 7.1 27-37-14-03 eClass 8 27-37-14-03 eClass 9 27-37-14-03 eClass 9.1 27-37-14-03 ETIM 7 EC000216 ETIM 8 EC000216 ETIM 9 EC000216 UNSPSC 15 39-12-22-33 ürün marka adı SENTRON ürün tanımı yükleme kesicileri ürün modeli Ana anahtar gösterge modeli elle işletim anahtarlama pozisyonu göstergesi için 1 ON – 0 OFF anahtar modeli Metrik vida bağlantısı için yalıtım malzemesi kılıfı çalıştırma elemanı modeli kısa döndürme kulpu renk çalıştırma elemanı siyah tutamak modeli Tahrik mekanizması, siyah anahtar tahriki modeli motor tahriki Hayir Genel teknik veriler kutup sayısı 3 kutup sayısı not N + PE yük kesici ebadı 2 mekanik kullanım süresi (işletim çevrimleri) tipik 100 000 elektrikli işletim süresi (işletim çevrimleri) ● AC-23 A'da 690 V'ta 6 000 anahtarlama frekansı maksimum 50 1/h kirlilik derecesi 3 Gerilim izolasyon gerilimi anma değeri 690 V şok gerilim mukavemeti anma değeri 6 kV işletim gerilimi ● AC'de anma değeri 690 V işletim frekansı anma değeri ● minimum 50 Hz ● maksimum 60 Hz Koruma sınıfı IP koruma türü IP65 NEMA koruma türü 1, 4X, 12 IP koruma türü ön tarafta IP65 Dağıtma güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda kutup başına 1,1 W Ana devre işletim akımı ● AC-21'de 690 V'ta anma değeri 25 A ● AC-21 A'da 240 V'ta anma değeri 25 A ● AC-21 A'da 400 V'ta anma değeri 25 A ● AC-21 A'da 440 V'ta anma değeri 25 A ● AC-23 A'da 400 V'ta anma değeri 20 A işletim kapasitesi ● AC-23 A'da 240 V'ta anma değeri 5 kW ● AC-23 A'da 400 V'ta anma değeri 10 kW ● AC-23 A'da 440 V'ta anma değeri 9,5 kW ● AC-23 A'da 690 V'ta anma değeri 10 kW ● AC-3'te 240 V'ta anma değeri 4 kW ● AC-3'te 400 V'ta anma değeri 8 kW ● AC-3'te 690 V'ta anma değeri 7,5 kW Yardımcı devre CO kontak sayısı yardımcı kontaklar için 0 açıcı sayısı yardımcı kontaklar için 0 kapayıcı sayısı yardımcı kontaklar için 0 işletim gerilimi yardımcı kontaklar AC'de maksimum 500 V daimi akım yardımcı kontak anma değeri 10 A izolasyon gerilimi yardımcı anahtar anma değeri 500 V Uygunluk kullanma uygunluğu ana anahtar Evet kullanma uygunluğu yük ayırma anahtarı Evet kullanma uygunluğu ACİL-KAPAT şalteri Hayir kullanma uygunluğu emniyet anahtarı Evet kullanma uygunluğu bakım/onarım anahtarı Evet Ürün Detayı ürün özelliği KAPALI pozisyonunda sabitlenebilir Evet Aksesuarlar ürün ilavesi opsiyonel ● motor tahriki Hayir ● gerilim tetikleyicisi Hayir bağlanabilir açıcı sayısı yardımcı kontaklar için takılabilir maksimum 3 bağlanabilir kapatıcı sayısı yardımcı kontaklar için takılabilir maksimum 5 bağlanabilir CO kontak sayısı yardımcı kontaklar için takılabilir maksimum 0 asma kilit sayısı maksimum 3 kilit baklası kalınlığı asma kilitlerin 4 ... 8 mm Kısa devre koşullu kısa devre akımı şebeke tarafında sigortada ● 690 V'ta gG sigorta ile anma değeri 50 kA geçiş akımı kapalı anahtarda ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum 3,5 kA ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum 3,5 kA ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum izin verilen 4 kA I2t değeri kapalı anahtarda ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum 4 kA2.s ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum 4 kA2.s ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum 4 kA2.s sigorta elemanı modeli ● ana devrenin kısa devreye karşı korunması için gerekli sigorta gL/gG: 25 A ● yardımcı anahtar kısa devre koruması için gerekli sigorta gL/gG: 10 A işletim akımı devreye alınmış sigorta anma değeri 25 A uygun işletim akımı AC'de UL 508/UL 60947-4-1 uyarınca nominal değer 25 A işletim gerilimi AC'de 50/60 Hz'de UL 508/UL 60947-4-1 uyarınca anma değeri 600 V aktif güç [hp] AC'de 480 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri 10 aktif güç [hp] AC'de 600 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri 15 kısa süreli akım mukavemeti (SCCR) 600 V'ta UL 508/UL 60947-4-1 uyarınca 5 kA daimi akım devreye alınmış sigorta UL uyarınca anma değeri 50 A sigortanın tipi UL uyarınca RK5 Bağlantılar AWG numarası kodlanmış bağlanabilir iletken kesiti tek telli maksimum ● 8 ● 14 bağlanabilir iletken kesiti türü bakır kablo için ● tek telli 1x (1,5...16 mm²) ● ince telli kablo uç işlemeli 1x (1,5...10 mm²) ● çok telli 1x (1,5...16 mm²) bağlanabilir iletken kesiti türü yardımcı kontaklar için ● tek telli yandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²) ● ince telli kablo uç işlemeli yandan montajlı yardımcı şalter 2x (0,75 ... 1,5 mm²), 1x 2,5 mm²; ön taraftaki yardιmcι şalter 1x 2,5 mm² ● çok telli yandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²) elektrik bağlantısı modeli ● ana devre için çerçeve kıskaçlar ● yardımcı kontaklar için bağlantı klemensleri Mekanik Tasarım yükseklik 152 mm genişlik 100 mm derinlik 117 mm cihaz modeli sabit monte sabitleme türü Komple cihaz mahfaza içinde sabitleme türü ● 4 delikli sabitlemeli ön montaj Hayir ● ortadan sabitlemeli ön montaj Evet ● ray montajı Hayir MB başına net ağırlık 408 g Çevresel koşullar ortam sıcaklığı işletim sırasında ● minimum -25 °C ● maksimum 55 °C ortam sıcaklığı depolama sırasında ● minimum -25 °C ● maksimum 55 °C
