SCHNEIDER ELECTRIC 280-400 AMP EASY PACT CVS 3 KUTUP 380V AC 36KA KOMPAK ŞALTER 3606480247187

SCHNEIDER ELECTRIC LV540306 EASYPACT CVS400F 400A 3P 36KA DEVRE KESİCİ

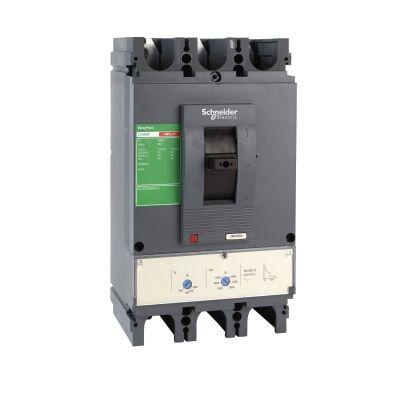

Schneider Electric LV540306 EasyPact CVS400F kompakt şalter, 400 A seviyesine ulaşan üç fazlı alçak gerilim dağıtım devrelerini aşırı yük ve kısa devre akımlarına karşı korumak amacıyla geliştirilir.

3P/3d düzeni, üç kutbun tamamının koruma altında olduğunu belirtir.

TM-D termik-manyetik açtırma ünitesi, yük akımının uzun süre güvenli sınırların üzerinde kalması durumunda termik; ani kısa devre oluştuğunda manyetik açma işlevi sağlar.

Ürünün anma akımı 40 °C'de 400 A'dır.

Termik koruma eşiği 280–400 A, ani manyetik açma eşiği ise 5–10 x In aralığında ayarlanabilir.

Böylece şalter, yük karakteristiği ve koruma koordinasyonu dikkate alınarak uygulamaya göre düzenlenebilir.

LV540306, 380/415 V AC 50/60 Hz şebekelerde IEC 60947-2'ye uygun 36 kA Icu kısa devre kesme kapasitesine sahiptir.

Bu değer; fabrika dağıtım panoları, büyük ticari tesis beslemeleri, yüksek güçlü makine grupları ve ana-tali dağıtım bağlantıları için yapılan kısa devre hesabında temel seçim parametrelerinden biridir.

Aynı CVS400F gövde içindeki 320 A LV540305 modelinden ayrılan yönü, 400 A anma değeri ve 280–400 A termik ayar aralığıdır.

Sabit montajlı gövde arka plaka üzerine kurulur; ön taraftaki vidalı terminaller güç bağlantılarını destekler.

Kontak konumu göstergesi, açık ve kapalı durumun sahada izlenmesini kolaylaştırır.

8 kV anma darbe dayanım gerilimi, cihazın standartlara göre tanımlanmış yalıtım dayanımını tamamlar.

Bütünleşik kaçak akım koruması bulunmadığından gerekiyorsa ayrı bir çözüm tasarlanmalıdır.

Uygulama öncesinde 36 kA kapasitenin beklenen arıza akımını karşıladığı, 280–400 A ayarının kablo ve yük değerleriyle uyumludur.
