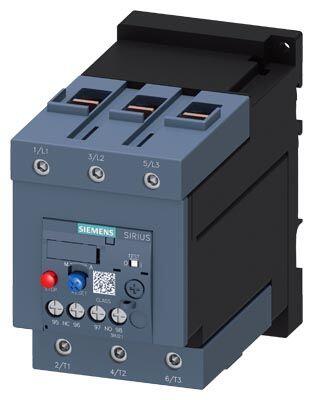

Siemens Termik Röle 70 - 90 A
70 ila 90 A arası termik motor koruması sağlayan bu aşırı yük rölesi, S3 boyutunda ve sınıf 10 olarak tasarlanmıştır. Tekil kurulum için uygundur. Ana akım devresi cıvatalı, yardımcı akım devresi ise cıvatalı bağlantıya sahiptir. Manuel veya otomatik sıfırlama özelliği bulunur. SIRIUS 3RU2 serisi, normal yol almalı tüketicilerin aşırı yüklenme veya faz arızaları nedeniyle oluşabilecek yüksek sıcaklıklara karşı akıma bağlı koruma sunar. Esnek yapısı ve ekonomik çözümleriyle öne çıkar. IEC ve UL/CSA gibi uluslararası sertifikalara sahiptir; ayrıca ATEX ve IEC Ex belgeleri de mevcuttur. Çeşitli ayar aralıklarında temin edilebilir. Vidalı veya yay çekmeli bağlantı seçenekleriyle hızlı, bakım gerektirmeyen ve titreşim güvenliği sağlanmış montaj imkânı sunar. Aksesuarlar, S00 ile S3 arasındaki tüm boyutlara uygundur. SIRIUS sistem yapı kutusu ile kolay, verimli ve güncel bir çözüm sağlar.

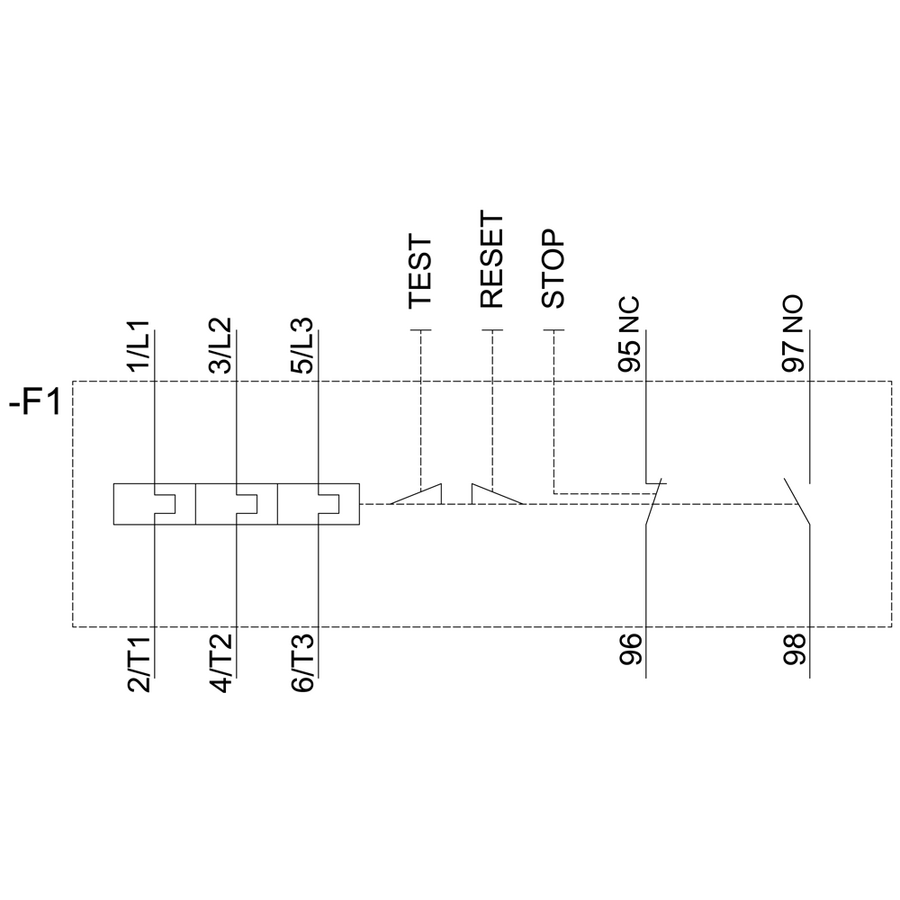

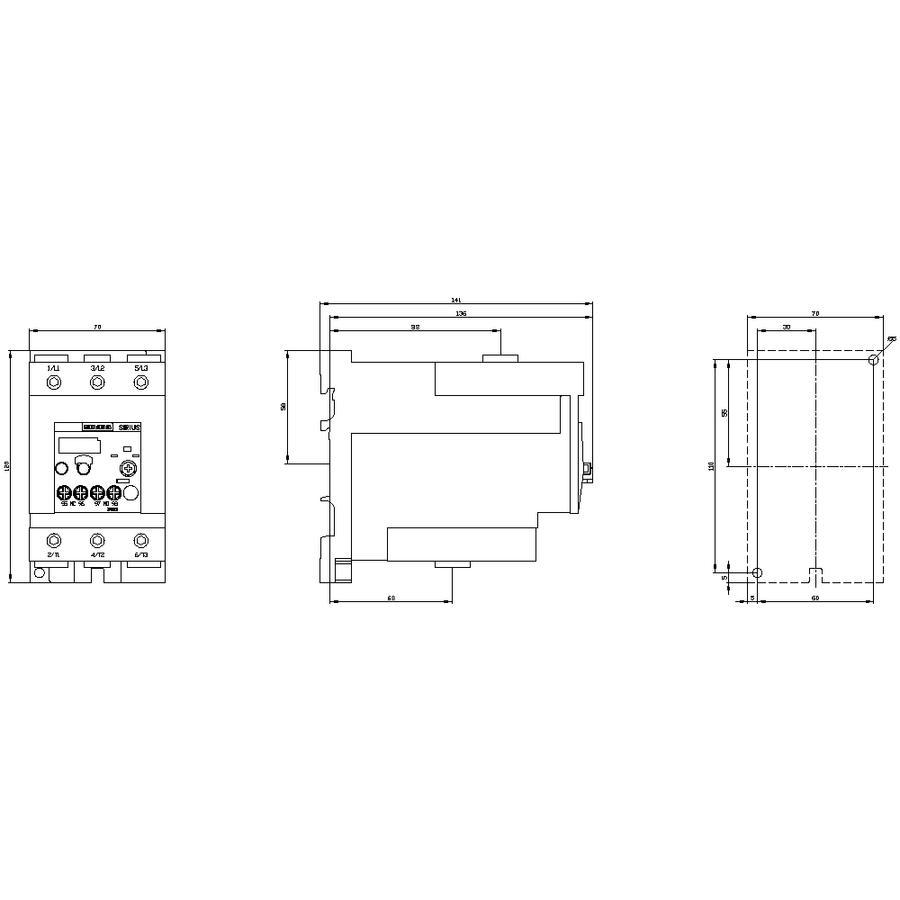

Marka Siemens Tedarikçi No 3RU2146-4LB1 Açıklama Overload relay 70...90 A for motor protection Size S3, CLASS 10 Stand-alone installation Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset GTIN 4047621012957 Ağırlık 0.806 Derinlik 0.149 En 0.08 Uzunluk 0.128 ürün marka adı SIRIUS ürün tanımı termik aşırı yük rölesi ürün tipi tanımı 3RU2 Genel teknik veriler aşırı akım rölesi ebadı S3 koruyucu ebadı kombine edilebilir firmaya özel S3 güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda 21 W ● kutup başına 7 W güç kaybı hesaplaması türü akıma bağlı kare izolasyon gerilimi kirlilik derecesi 3’te AC'de anma değeri 1 000 V şok gerilim mukavemeti anma değeri 8 kV güvenli ayırma için izin verilen maksimum gerilim ● topraklanmamış nötr noktalı şebekelerde yardımcı ve yardımcı devre arasında 440 V ● topraklanmış nötr noktalı şebekelerde yardımcı ve yardımcı devre arasında 440 V ● topraklanmamış nötr noktalı şebekelerde ana ve yardımcı devre arasında 440 V ● topraklanmış nötr noktalı şebekelerde ana ve yardımcı devre arasında 440 V şok mukavemeti IEC 60068-2-27 uyarınca 8g / 11 ms yeniden çalışmaya hazır olma süresi aşırı yük tetiklemesinden sonra ● otomatik sıfırlamada tipik 10 min ● uzaktan sıfırlamada 10 min ● manuel sıfırlamada 10 min referans işareti IEC 81346-2:2009 uyarınca F RoHS yönetmeliği (gün/ay/yıl) 03/01/2017 SVHC substance name Lead CAS-No. 7439-92-1 MB başına net ağırlık 0,86 kg Ortam koşulları kurulum yüksekliği NN üzerinde yükseklikte maksimum 2 000 m ortam sıcaklığı ● işletim sırasında -40 ... +70 °C ● depolama sırasında -55 ... +80 °C ● taşıma sırasında -55 ... +80 °C sıcaklık kompanzasyonu -40 ... +60 °C bağıl nem işletim sırasında 10 ... 95 % Ana akım devresi kutup sayısı ana devre için 3 akım ayarlanabilir aktivasyon değeri akıma bağlı aşırı yük tetikleyici 70 ... 90 A işletim gerilimi ● anma değeri 1 000 V ● AC-3e'de anma değeri maksimum 1 000 V işletim frekansı anma değeri 50 ... 60 Hz işletim akımı anma değeri 90 A işletim akımı AC-3e'de 400 V'ta anma değeri 90 A işletim kapasitesi ● AC-3'te — 400 V'ta anma değeri 45 kW — 500 V'ta anma değeri 55 kW — 690 V'ta anma değeri 75 kW ● AC-3e'de — 400 V'ta anma değeri 45 kW — 500 V'ta anma değeri 55 kW — 690 V'ta anma değeri 75 kW Yardιmcι akιm devresi yardımcı anahtar modeli entegre açıcı sayısı yardımcı kontaklar için 1 ● not Kontaktörün kapatılması için kapayıcı sayısı yardımcı kontaklar için 1 ● not "Tetiklendi" mesajı için CO kontak sayısı yardımcı kontaklar için 0 işletim akımı yardımcı kontaklar AC-15'te ● 24 V'ta 3 A ● 110 V'ta 3 A ● 120 V'ta 3 A ● 125 V'ta 3 A ● 230 V'ta 2 A ● 400 V'ta 1 A ● 690 V'ta 0,75 A işletim akımı yardımcı kontaklar DC-13'te ● 24 V'ta 2 A ● 60 V'ta 0,3 A ● 110 V'ta 0,22 A ● 125 V'ta 0,22 A ● 220 V'ta 0,11 A minyatür devre kesici modeli yardımcı anahtar kısa devre koruması için gerekli 6A (Ik, küçük eşit 0,5 kA; U, küçük eşit 260V) kontak yük kapasitesi yardımcı kontaklar UL uyarınca B600 / R300 Koruma/ Kontrol fonksiyonu tetikleme sınıfı CLASS 10 aşırı yük tetikleme elemanı modeli Termik Nominal UL/CSA verileri tam yük akımı (FLA) 3 fazlı trifaz motor için ● 480 V'ta anma değeri 77 A ● 600 V'ta anma değeri 77 A Kısa devre koruması sigorta elemanı modeli ● ana devrenin kısa devreye karşı korunması için — düzenleme türü 1’de gerekli 690 V: gG: 250 A; 1000 V: a.M. / g.B.: 160 A — düzenleme türü 2’de gerekli 690 V: gG: 160 A; 1000 V: a.M. / g.B.: 160 A ● yardımcı anahtar kısa devre koruması için gerekli sigorta gG: 6 A, hareketli: 10 A Montaj/ Sabitleme/ Ebatlar montaj konumu tekil kurulum: dikey montaj düzleminde +/-135 ° döndürülebilir ve +/-45 ° devrilebilir; detaylar için bkz. işletme kitabı sabitleme türü tek başına monte edilebilen yükseklik 120 mm genişlik 70 mm derinlik 140 mm Bağlantılar/ Terminaller ürün bileşeni çıkarılabilir yardımcı akım ve kontrol devresi terminali Hayir elektrik bağlantısı modeli ● ana devre için vida bağlantısı ● yardımcı ve kontrol devreleri için vida bağlantısı elektrik bağlantısı düzeni ana devre için üstte ve altta bağlanabilir iletken kesiti türü ● ana kontaklar için — tek telli 2x (2,5 ... 16 mm²) — çok telli 2x (6 ... 16 mm²), 2x (10 ... 50 mm²), 1x (10 ... 70 mm²) — tek telli veya çok telli 2x (2,5 ... 50 mm²), 1x (10 ... 70 mm²) — ince telli kablo uç işlemeli 2x (2,5 ... 35 mm²), 1x (2,5 ... 50 mm²) ● AWG hatlarında ana kontaklar için 2x (10 ... 1/0), 1x (10 ... 2/0) bağlanabilir iletken kesiti türü ● yardımcı kontaklar için — tek telli veya çok telli 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) — ince telli kablo uç işlemeli 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) ● AWG hatlarında yardımcı kontaklar için 2x (20 ... 16), 2x (18 ... 14) sıkma torku ● ana kontaklar için halkalı kablo pabucunda 4,5 ... 6 N·m dιş çap kullanılabilir kablo pabucu maksimum 19 m sıkma torku ● ana kontaklar için vida bağlantısında 4,5 ... 6 N·m ● yardımcı kontaklar için vida bağlantısında 0,8 ... 1,2 N·m tornavida şaftı modeli İçten altı köşeli tornavida ucunun büyüklüğü İçten altı köşeli 4 mm yiv modeli bağlantı vidası ● ana kontaklar için M8 ● yardımcı ve kontrol kontakları M3 Emniyet devre dışı kalma oranı [FIT] düşük zorlanma oranında SN 31920 uyarınca 50 FIT MTTF yüksek zorlanma oranında 2 280 a IEC 61508 T1 değeri ● Proof-Test aralığı veya kullanım süresi için IEC 61508 uyarınca 20 a Elektrik Güvenliği IP koruma türü ön tarafta IEC 60529 uyarınca IP20 temas koruması ön tarafta IEC 60529 uyarınca önden dikey dokunma durumunda parmak korumalı Gösterge gösterge modeli anahtarlama durumu için İtici
