Siemens
SIEMENS CIRCUIT-BREAKER SZ S0 FOR MOTOR PROTECTION CLASS 10 A-REL. 7...10A N-REL. 130A SCREW CONNECTION STANDARD SW. CAPACITY 4011209902909
Ürün Kodu : SIE-3RV2021-1JA10
%62
İskonto
4.690,80 TL
1.782,50 TL
2.908,30 TL
KDV Dahildir.
TÜKENDİ
Stoklara girince haber ver
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
Siemens Motor Koruma Şalteri – 3 Kutuplu, 100kA, 2,8–4A
S0 ebatlı devre kesici, motor koruması için tasarlanmış olup sınıf 10, 2,8…4 A ve 130 A . Vida tipi klemens ile standart anahtarlama kapasitesine sahip SIRIUS 3RV2 güç şalterleri, kısa devre anında yükleri güvenli şekilde devreden çıkarır, aşırı yüke karşı koruma sağlar ve sistemi şebekeden güvenli biçimde ayırır. Kompakt yapısı ve iklim koşullarına dayanıklılığı sayesinde, düşük ısı yayılımı ile tüketici alanlarında kullanım için uygundur. IE3/IE4 motorlar ve DC akım uygulamaları için optimize edilmiştir. Dünya genelinde IEC, UL/CSA gibi sertifikalara ve ATEX ile IEC Ex gibi ortam onaylarına sahiptir. Motor koruması, sistem koruması, yolverici kombinasyonlarının kısa devre koruması, trafo koruması, ana şalter ve acil durdurma şalteri olarak kullanılabilir; ayrıca IT ağlarında kullanılmak üzere özel modeller sunulmaktadır. Vidalı veya yay çekmeli bağlantı seçeneklerinin yanı sıra, talebe bağlı olarak yardımcı şalter ile donatılabilir. Tüm boyutlar için yardımcı şalterler, yardımcı tetikleyiciler ve benzeri aksesuarlar standart olarak mevcuttur. SIRIUS 3RV29 besleme sistemi gibi çeşitli enerji besleme çözümleri, ana akım devresi kablolamasını önemli ölçüde azaltır. Kendini kanıtlamış 3RV1 serisinin yerine geçen SIRIUS 3RV2 serisi, SIRIUS sistem yapı kutusu sayesinde kolay, verimli ve her zaman güncel bir çözüm sunar.

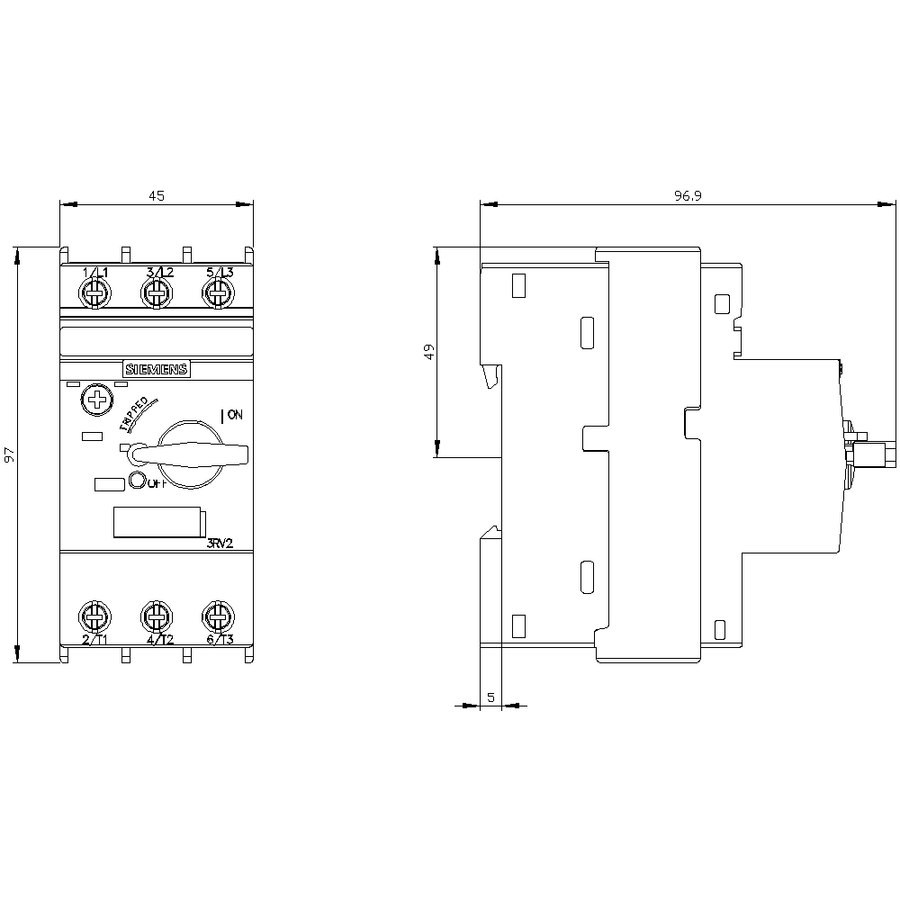

Tam Ürün Kodu 3RV2021-1JA10 Markası SIEMENS Barkod 4011209902909.0 En (cm) 4.9 Boy (cm) 10.2 Derinlik (cm) 10.2 Ağırlık (kg) 0.358 Ürün Motor Koruma Şalteri Ürün Grubu Sirius Amper 7...10 A Volt 690 V AC Kutup 3 Fazlı Emtia Kodu (GTİP) 85362010 LKZ_FDB/ Katalog Kodu CC-IC10 Ürün Grubu 5333 Group Code R711 Sınıflandırmalar Versiyon Sınıflandırma eClass 12 27-37-04-01 eClass 14 27-37-04-01 eClass 6 27-37-04-01 eClass 7.1 27-37-04-01 eClass 8 27-37-04-01 eClass 9 27-37-04-01 eClass 9.1 27-37-04-01 ETIM 7 EC000074 ETIM 8 EC000074 ETIM 9 EC000074 IDEA 4 4845 UNSPSC 15 39-12-16-01 ürün marka adı SIRIUS ürün tanımı güç şalteri ürün modeli Motor koruması için ürün tipi tanımı 3RV2 Genel teknik veriler devre kesici ebadı S0 koruyucu ebadı kombine edilebilir firmaya özel S00, S0 ürün ilavesi yardιmcι anahtar Evet güç kaybı [W] akım anma değerinde ● AC'de sıcak işletim durumunda 9,25 W ● AC'de sıcak işletim durumunda kutup başına 3,1 W izolasyon gerilimi kirlilik derecesi 3’te AC'de anma değeri 690 V şok gerilim mukavemeti anma değeri 6 kV şok mukavemeti IEC 60068-2-27 uyarınca 25g / 11 ms mekanik kullanım süresi (işletim çevrimleri) ● ana kontaklar tipik 100 000 ● yardımcı kontaklar tipik 100 000 elektrikli işletim süresi (işletim çevrimleri) tipik 100 000 referans işareti IEC 81346-2:2009 uyarınca Q RoHS yönetmeliği (tarih) 10/01/2009 Ağırlık 0,36 kg Ortam koşulları kurulum yüksekliği NN üzerinde yükseklikte maksimum 2 000 m ortam sıcaklığı ● işletim sırasında -20 ... +60 °C ● depolama sırasında -50 ... +80 °C ● taşıma sırasında -50 ... +80 °C bağıl nem işletim sırasında 10 ... 95 % Environmental footprint çevresel ürün açıklaması(EPD) Evet küresel ısınma potansiyeli [CO2 eq] toplam 75,078 kg küresel ısınma potansiyeli [CO2 eq] üretim esnasında 2,68 kg küresel ısınma potansiyeli [CO2 eq] dağıtım sırasında 0,143 kg küresel ısınma potansiyeli [CO2 eq] işletim sırasında 72,7 kg küresel ısınma potansiyeli [CO2 eq] kullanım ömrü uyarınca -0,445 kg Siemens Eko Profili (SEP) Siemens EcoTech Ana akım devresi kutup sayısı ana devre için 3 akım ayarlanabilir aktivasyon değeri akıma bağlı aşırı yük tetikleyici 7 ... 10 A gerilim türü ana devre için AC işletim gerilimi ● anma değeri 20 ... 690 V ● AC-3'te anma değeri maksimum 690 V ● AC-3e'de anma değeri maksimum 690 V işletim frekansı anma değeri 50 ... 60 Hz işletim akımı anma değeri 10 A işletim akımı ● AC-3'te 400 V'ta anma değeri 10 A ● AC-3e'de 400 V'ta anma değeri 10 A işletim kapasitesi ● AC-3'te — 230 V'ta anma değeri 2,2 kW — 400 V'ta anma değeri 4 kW — 500 V'ta anma değeri 5,5 kW — 690 V'ta anma değeri 7,5 kW ● AC-3e'de — 230 V'ta anma değeri 2,2 kW — 400 V'ta anma değeri 4 kW — 500 V'ta anma değeri 5,5 kW — 690 V'ta anma değeri 7,5 kW anahtarlama frekansı ● AC-3'te maksimum 15 1/h ● AC-3e'de maksimum 15 1/h Yardιmcι akιm devresi gerilim türü yardımcı ve kontrol devreleri için AC/DC açıcı sayısı yardımcı kontaklar için 0 kapayıcı sayısı yardımcı kontaklar için 0 CO kontak sayısı yardımcı kontaklar için 0 Koruma/ Kontrol fonksiyonu ürün fonksiyonu ● topraklama teşhisi Hayir ● faz kesintisi teşhisi Evet tetikleme sınıfı CLASS 10 aşırı yük tetikleme elemanı modeli Termik sınır kısa devre akımı kesme kapasitesi (Icu) ● AC'de 240 V'ta anma değeri 100 kA ● AC'de 400 V'ta anma değeri 100 kA ● AC'de 500 V'ta anma değeri 42 kA ● AC'de 690 V'ta anma değeri 6 kA işletim kısa devre akımı kesme kapasitesi (Ics) AC'de ● 240 V'ta anma değeri 100 kA ● 400 V'ta anma değeri 100 kA ● 500 V'ta anma değeri 42 kA ● 690 V'ta anma değeri 4 kA akım yanıt değeri ani kısa devre tetikleyicisi 130 A Nominal UL/CSA verileri tam yük akımı (FLA) 3 fazlı trifaz motor için ● 480 V'ta anma değeri 10 A ● 600 V'ta anma değeri 10 A mekanik güç çıkışı [hp] ● tek fazlı trifaz motor için — 110/120 V'ta anma değeri 0,5 hp — 230 V'ta anma değeri 1,5 hp ● 3 fazlı trifaz motor için — 200/208 V'ta anma değeri 2 hp — 220/230 V'ta anma değeri 3 hp — 460/480 V'ta anma değeri 5 hp — 575/600 V'ta anma değeri 10 hp Kısa devre koruması ürün fonksiyonu kısa devre koruması Evet kısa devre tetikleme elemanı modeli Manyetik Montaj/ Sabitleme/ Ebatlar montaj konumu isteğe göre sabitleme türü DIN EN 60715 uyarınca 35 mm'lik üst geçmeli raya vidalı ve sustalı sabitleme yükseklik 97 mm genişlik 45 mm derinlik 97 mm uyulması gereken mesafe ● sıralı montajda yanlarda 0 mm ● topraklanmış parçalara 400 V'ta — aşağı doğru 30 mm — yukarı 30 mm — yanlarda 9 mm ● gerilim taşıyan parçalara 400 V'ta — aşağı doğru 30 mm — yukarı 30 mm — yanlarda 9 mm ● topraklanmış parçalara 500 V'ta — aşağı doğru 30 mm — yukarı 30 mm — yanlarda 9 mm ● gerilim taşıyan parçalara 500 V'ta — aşağı doğru 30 mm — yukarı 30 mm — yanlarda 9 mm ● topraklanmış parçalara 690 V'ta — aşağı doğru 50 mm — yukarı 50 mm — geride 0 mm — yanlarda 30 mm — önde 0 mm ● gerilim taşıyan parçalara 690 V'ta — aşağı doğru 50 mm — yukarı 50 mm — geride 0 mm — yanlarda 30 mm — önde 0 mm Bağlantılar/ Terminaller elektrik bağlantısı modeli ● ana devre için vida bağlantısı elektrik bağlantısı düzeni ana devre için üstte ve altta bağlanabilir iletken kesiti türü ● ana kontaklar için — tek telli veya çok telli 2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²) — ince telli kablo uç işlemeli 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm² ● AWG hatlarında ana kontaklar için 2x (16 ... 12), 2x (14 ... 8) sıkma torku ● ana kontaklar için vida bağlantısında 2 ... 2,5 N·m tornavida şaftı modeli Çap 5 ... 6 mm tornavida ucunun büyüklüğü Pozidriv ebat 2 yiv modeli bağlantı vidası ● ana kontaklar için M4 Emniyet ürün fonksiyonu güvenlik fonksiyonu için uygundur Evet kullanma uygunluğu ● emniyetli açma Hayir ● emniyetli kapatma Evet kullanım süresi maksimum 10 a test aşınmaya göre kullanım süresi gerekli Evet tehlike yaratan kesilmelerin oranı ● düşük zorlanma oranında SN 31920 uyarınca 40 % ● yüksek zorlanma oranında SN 31920 uyarınca 50 % B10 değeri yüksek zorlanma oranında SN 31920 uyarınca 5 000 devre dışı kalma oranı [FIT] düşük zorlanma oranında SN 31920 uyarınca 50 FIT ISO 13849 cihaz tipi ISO 13849-1 uyarınca 3 yüksek boyutlandırma ISO 13849-2 uyarınca gerekli Evet IEC 61508 emniyetli cihaz türü IEC 61508-2 uyarınca A tipi T1 değeri ● Proof-Test aralığı veya kullanım süresi için IEC 61508 uyarınca 10 a Elektrik Güvenliği IP koruma türü ön tarafta IEC 60529 uyarınca IP20 temas koruması ön tarafta IEC 60529 uyarınca önden dikey dokunma durumunda parmak korumalı Gösterge gösterge modeli anahtarlama durumu için Düğme Videolar
Dökümanlar
Konfigüratörler
> STS Simulation Tool for Softstarter
Linkler
İade Kabulu: İade edilen ürünlerin kutusu ambalajı zarar görmemiş, yeniden satılabilir kullanılabilir ve satışa hazır olması halinde iadeler kabul edilir.
İade Reddi: Ürünün kutusu ambalajı açılmış ve montajı yapılmış ürünlerin iadesi kesinlikle kabul edilmemektedir.
Teslimat: 15:00' a kadar yapılan siparişler aynı gün kargoya teslim edilir.
